Oprawka do tulejek zaciskowych ER HSK-A63 długość wysięgu 100mm Fortis

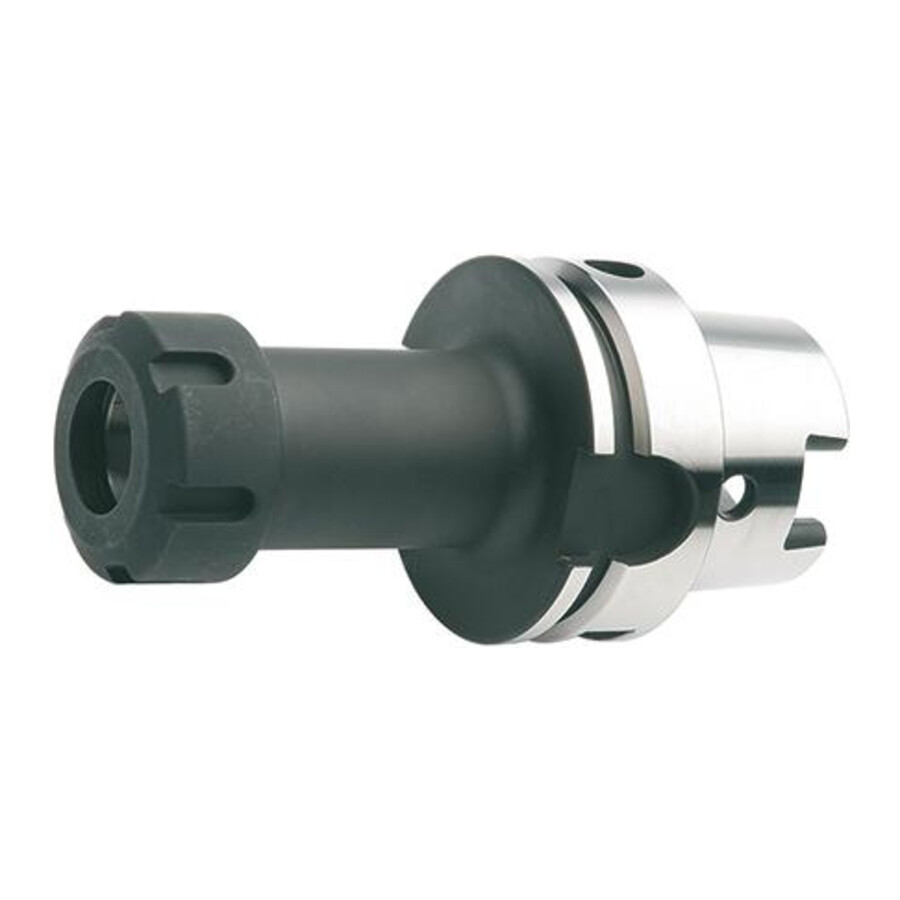

Oprawka do tulejek zaciskowych HSK-A63 25×100 ER25 Fortis

Precyzyjna oprawka do tulejek typu ER przeznaczona do mocowania narzędzi z chwytem cylindrycznym w systemie HSK, zgodnym z DIN 69893-A. Rozwiązanie dla zakładów obróbki skrawaniem wymagających stabilnego mocowania, wysokiej dokładności bicia oraz możliwości chłodzenia narzędzia przez oprawkę.

Cechy i korzyści

• Stożek HSK-A63 – sztywne i powtarzalne mocowanie w oprawce wrzeciona, co przekłada się na stabilną obróbkę i lepszą jakość powierzchni.
• System tulejek zaciskowych ER25 – szeroki zakres średnic chwytu 1–16 mm umożliwia użycie wielu narzędzi przy jednej oprawce, ograniczając liczbę uchwytów w magazynie.
• Wysięg 100 mm – pozwala sięgnąć w trudno dostępne strefy obróbki, przy zachowaniu odpowiedniej sztywności układu.
• Kanał chłodzący – umożliwia doprowadzenie chłodziwa przez oprawkę, co poprawia trwałość narzędzia i stabilność procesu.
• Dokładność bicia promieniowego <0,005 mm – zapewnia wysoką precyzję obróbki oraz mniejsze zużycie narzędzi skrawających.
• Klasa wyważenia G 2,5 przy 25000 min⁻¹ – przystosowanie do pracy przy wysokich prędkościach obrotowych ogranicza drgania i poprawia jakość powierzchni.

Zastosowanie

Oprawka przeznaczona jest do centrów obróbczych i frezarek CNC wyposażonych w uchwyt HSK-A63, w których wymagane jest mocowanie narzędzi z chwytem cylindrycznym za pomocą tulejek zaciskowych ER25. Stosowana w precyzyjnej obróbce skrawaniem – m.in. frezowaniu, wytaczaniu i wierceniu w produkcji seryjnej i jednostkowej, w narzędziowniach, działach utrzymania ruchu oraz zakładach mechanicznych.

Specyfikacja techniczna

• Norma: DIN 69893-A
• Pasujące tuleje: ER25
• L2: 41 mm
• Zakres mocowania: 1–16 mm
• Stożek: HSK-A63
• Długość wysięgu: 100 mm
• Średnica nakrętki: 42 mm
• ISO: 12164-1 (DIN 69893), kształt A
• Kanał chłodzący: tak
• Materiał: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC, minimalna głębokość hartowania 0,5 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
• Stożek: DIN 254
• Tolerancja kąta stożka: AT3
• Dokładność powierzchni stożka: Ra <1 µm
• Bicie promieniowe: <0,005 mm
• Klasa wyważenia: G 2,5 przy 25000 min⁻¹
• Dostawa: oprawka do tulejek zaciskowych z nakrętką mocującą

Zawartość zestawu

• Oprawka do tulejek zaciskowych ER do stożka HSK-A63
• Nakrętka mocująca do tulejek ER25
