Oprawka do tulejek zaciskowych ER mini BT40 ER11 długość wysięgu 70mm Fortis

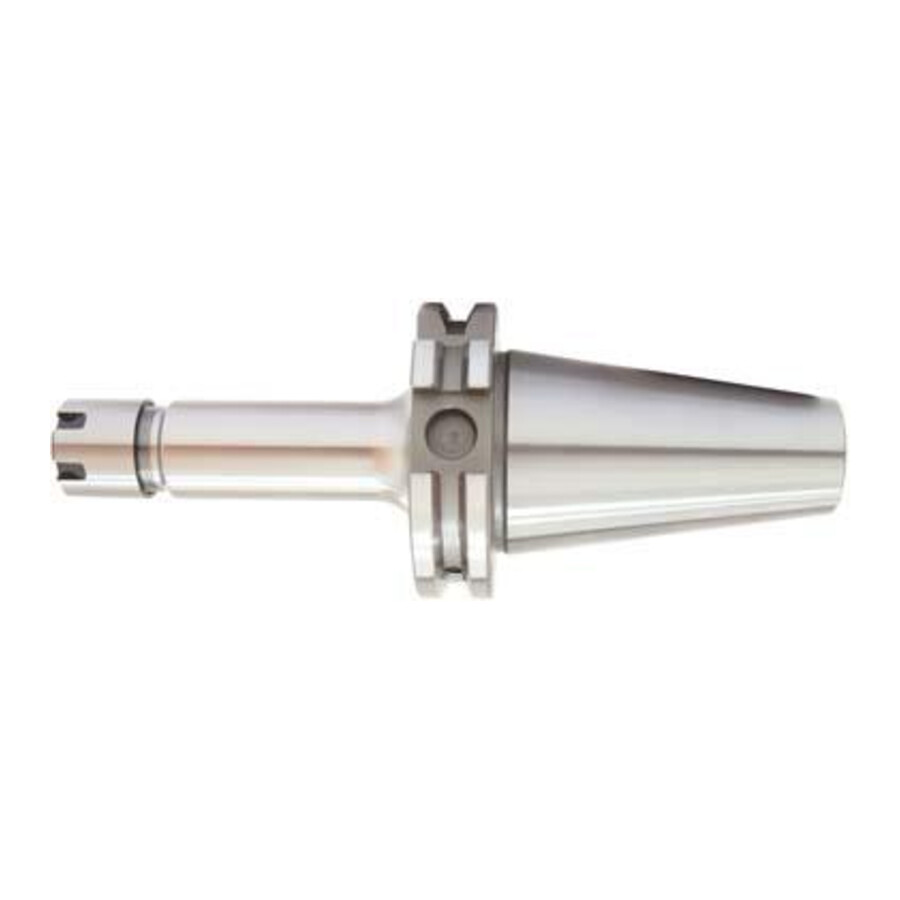

Oprawka do tulejek zaciskowych miniaturowa BT40 ER11 FORTIS

Precyzyjna oprawka do tulejek zaciskowych typu ER Mini przeznaczona do mocowania narzędzi z chwytem cylindrycznym w tulejkach według DIN 6499. Rozwiązanie dla obrabiarek CNC i centrów obróbczych wymagających stabilnego, dokładnego mocowania w systemie stożka BT 40.

Cechy i korzyści

• Stożek BT 40 zgodny z ISO 7388-2 (JIS B 6339 MAS/BT) – kompatybilność z popularnymi magazynkami narzędziowymi i wrzecionami w standardzie BT, co upraszcza dobór oprzyrządowania.
• Miniaturowy system tulejek ER11 – możliwość pracy z małymi średnicami narzędzi (0,5–7 mm), co zwiększa elastyczność w obróbce detali precyzyjnych.
• Kształt AD/B z kanałem chłodzącym – doprowadzenie chłodziwa przez oprawkę poprawia warunki skrawania i pomaga wydłużyć trwałość narzędzi.
• Wysoka precyzja wykonania stożka – tolerancja kąta AT3 i chropowatość Ra <1 µm wspierają dokładne osiowanie narzędzia, ograniczając drgania i poprawiając jakość powierzchni obrabianej.
• Bicie promieniowe <0,01 mm – ograniczenie bicia umożliwia stabilną obróbkę przy mniejszych tolerancjach wymiarowych i lepszej powtarzalności procesów.
• Klasa wyważenia G 6,3 dla 15000 min-1 – pozwala bezpiecznie wykorzystywać wyższe prędkości obrotowe, co skraca czas cyklu przy odpowiednich parametrach skrawania.
• Dostawa z nakrętką mocującą – komplet gotowy do montażu ogranicza konieczność dodatkowych zakupów i przyspiesza przygotowanie stanowiska.

Zastosowanie

Oprawka znajduje zastosowanie w centrach obróbczych i frezarkach CNC wyposażonych w stożek BT 40, szczególnie w obróbce precyzyjnej z użyciem małych narzędzi o chwytach cylindrycznych mocowanych w tulejkach ER11. Sprawdza się w pracach, gdzie wymagane jest doprowadzenie chłodziwa przez oprawkę oraz stabilne, dokładne mocowanie przy wyższych prędkościach obrotowych.

Specyfikacja techniczna

• Standard: ISO 7388-2 (JIS B 6339 MAS/BT), kształt AD/B
• Przeznaczenie: do tulejek zaciskowych ER Mini według DIN 6499 (ER)
• Stożek: DIN 254, BT 40
• Rozmiar: ER11
• Zakres mocowania [mm]: 0,5–7
• Długość wysięgu [mm]: 70
• Średnica nakrętki [mm]: 16
• Kanał chłodzący: tak
• Materiał: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,5 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
• Tolerancja kąta stożka: AT3
• Dokładność powierzchni stożka: Ra <1 µm
• Bicie promieniowe: <0,01 mm
• Klasa wyważenia: G 6,3 dla 15000 min-1
• Dostawa: oprawka do tulejek zaciskowych z nakrętką mocującą

Zawartość zestawu

• Oprawka do tulejek zaciskowych BT40–ER11 Mini
• Nakrętka mocująca do tulejek ER11
