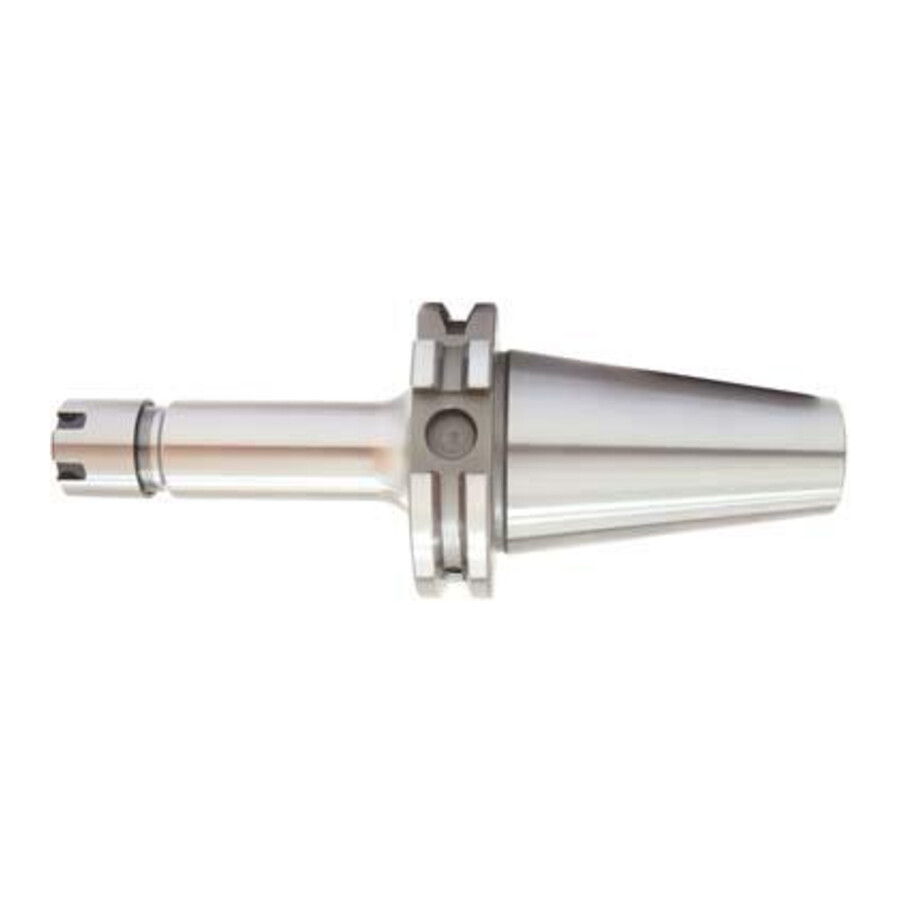

Oprawka do tulejek zaciskowych ER mini JIS B6339 AD/B BT40 70 mm ER16 Fortis

Oprawka do tulejek zaciskowych mini ER BT40 ER16, długość wysięgu 70 mm Fortis

Precyzyjna miniaturowa oprawka do tulejek zaciskowych typu ER przeznaczona do uchwytów BT40, stosowana do mocowania narzędzi z chwytem cylindrycznym w tulejkach ER. Rozwiązanie dedykowane do centrów obróbczych i frezarek wymagających stabilnego mocowania przy ograniczonej przestrzeni i podwyższonych wymaganiach dokładności.

Cechy i korzyści

• Krótkie wykonanie mini – mniejsza długość wysięgu ułatwia pracę przy ograniczonej przestrzeni i zwiększa sztywność układu narzędzie–uchwyt.
• System tulejek ER16 – szeroki zakres mocowania 0,5–10 mm pozwala na obsługę różnych średnic chwytu jednym typem oprawki, co redukuje liczbę potrzebnych uchwytów.
• Stożek BT40 zgodny z ISO 7388-2 (JIS B 6339 MAS/BT) – zapewnia kompatybilność z popularnymi centrami obróbczymi i ułatwia standaryzację oprzyrządowania.
• Kanał chłodzący – umożliwia doprowadzenie chłodziwa przez oprawkę, co poprawia odprowadzanie ciepła i wydłuża trwałość narzędzi skrawających.
• Hartowana stal stopowa – zwiększona twardość i wytrzymałość rdzenia przekładają się na dłuższą żywotność uchwytu i stabilne parametry mocowania.
• Wysoka dokładność wykonania – tolerancja stożka AT3, chropowatość Ra <1 µm i bicie promieniowe <0,01 mm sprzyjają uzyskaniu lepszej jakości powierzchni obrabianej i niższego zużycia narzędzi.
• Wyważenie G 6,3 dla 15000 min⁻¹ – przystosowanie do pracy przy podwyższonych prędkościach ogranicza drgania i poprawia stabilność procesu obróbki.
• Nakrętka mocująca w komplecie – gotowość do pracy od razu po dostawie skraca czas przygotowania stanowiska.

Zastosowanie

Oprawka przeznaczona jest do mocowania narzędzi z chwytem cylindrycznym w tulejkach zaciskowych ER według DIN 6499 w rozmiarze ER16. Sprawdza się w centrach obróbczych i frezarkach wyposażonych w stożek BT40, szczególnie w obróbce, gdzie wymagana jest wysoka dokładność, stabilność mocowania oraz możliwość zastosowania chłodzenia przez oprawkę. Polecana do zastosowań produkcyjnych i narzędziowni, w których istotna jest standaryzacja uchwytów i możliwość pracy przy wyższych prędkościach obrotowych.

Specyfikacja techniczna

• System tulejek: ER16
• Zakres mocowania [mm]: 0,5–10
• Stożek: BT 40
• Długość wysięgu [mm]: 70
• Średnica nakrętki [mm]: 22
• Norma stożka: ISO 7388-2 (JIS B 6339 MAS/BT), kształt AD/B
• Stożek wg: DIN 254
• Tolerancja kąta stożka: AT3
• Dokładność powierzchni stożka: Ra <1 µm
• Bicie promieniowe: <0,01 mm
• Klasa wyważenia: G 6,3 dla 15000 min⁻1
• Materiał: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,5 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
• Wyposażenie: oprawka z nakrętką mocującą
• Wykonanie: miniaturowe, z kanałem chłodzącym
