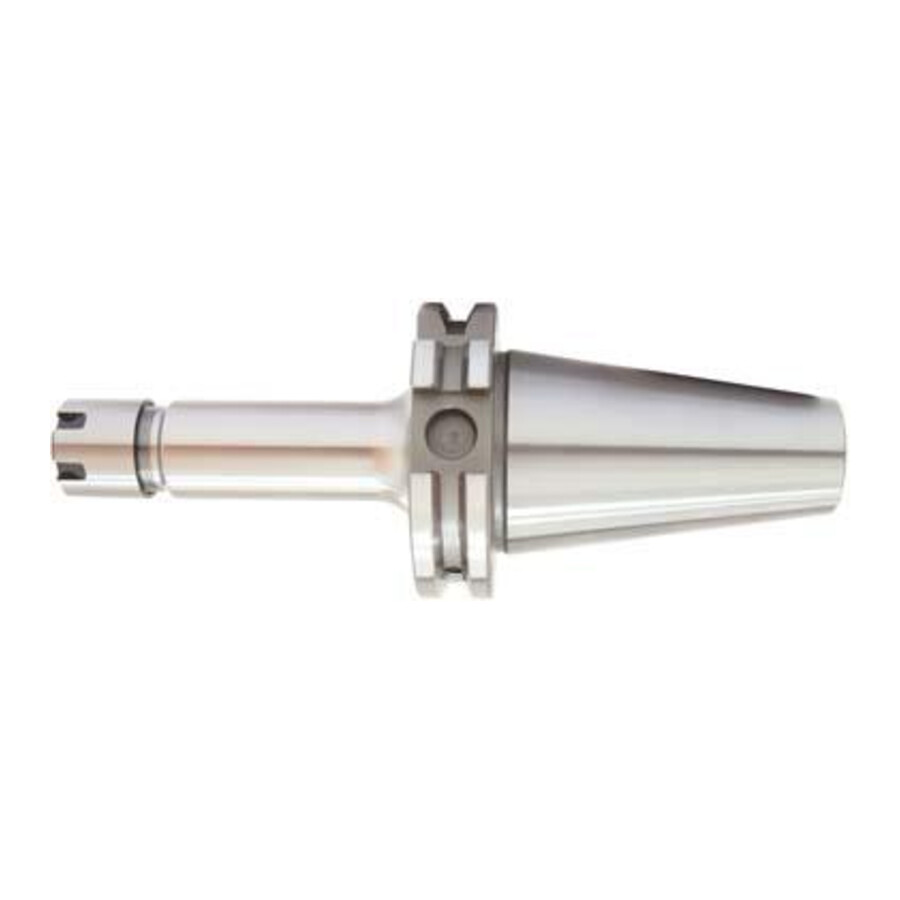

Oprawka do tulejek zaciskowych ER mini z kanałem chłodzącym ER16 długość wysięgu 100mm Fortis

Oprawka do tulejek zaciskowych mini ER16 BT40 długość wysięgu 100 mm Fortis

Precyzyjna oprawka do tulejek zaciskowych typu ER Mini, przeznaczona do mocowania narzędzi z chwytem cylindrycznym w tulejkach ER16 w systemie stożka BT40. Sprawdzi się w centrach obróbczych oraz frezarkach, gdzie wymagane jest stabilne mocowanie i dokładna obróbka detali.

Cechy i korzyści

• Standard ISO 7388-2 (JIS B 6339 MAS/BT), kształt AD/B – pełna kompatybilność z maszynami przystosowanymi do stożka BT40, co upraszcza gospodarkę narzędziową.
• Stożek DIN 254 z tolerancją AT3 – precyzyjne pasowanie w gnieździe wrzeciona ogranicza drgania i poprawia jakość powierzchni obrabianej.
• Kanał chłodzący – umożliwia doprowadzenie chłodziwa przez oprawkę, co zwiększa trwałość narzędzi skrawających i stabilność procesu.
• Twardość 58 ± 2 HRC i hartowanie do min. 0,5 mm – wysoka odporność na zużycie powierzchni roboczych przekłada się na dłuższą żywotność oprawki.
• Bicie promieniowe <0,01 mm – zapewnia wysoką dokładność obróbki oraz redukuje ryzyko przedwczesnego zużycia narzędzi.
• Klasa wyważenia G 6,3 dla 15000 min⁻¹ – umożliwia pracę przy podwyższonych prędkościach obrotowych bez nadmiernych drgań, co sprzyja stabilnej obróbce.

Zastosowanie

Oprawka przeznaczona jest do mocowania narzędzi skrawających z chwytem cylindrycznym w tulejkach zaciskowych ER16 zgodnych z DIN 6499 w maszynach ze stożkiem BT40. Stosowana w centrach obróbczych i frezarkach w zakładach obróbki metalu, narzędziowniach, działach utrzymania ruchu oraz produkcji seryjnej, wszędzie tam, gdzie wymagana jest precyzyjna i stabilna obróbka z użyciem miniaturowych oprawek ER.

Specyfikacja techniczna

• Standard: ISO 7388-2 (JIS B 6339 MAS/BT), kształt AD/B
• Rodzaj oprawki: oprawka do tulejek zaciskowych ER Mini
• Rozmiar tulejki: ER16
• Zakres mocowania: 0,5–10 mm
• Stożek: BT 40
• Długość wysięgu: 100 mm
• Średnica nakrętki: 22 mm
• Materiał: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,5 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
• Stożek wg: DIN 254
• Tolerancja kąta stożka: AT3
• Dokładność powierzchni stożka: Ra <1 µm
• Bicie promieniowe: <0,01 mm
• Klasa wyważenia: G 6,3 dla 15000 min⁻¹
• Przeznaczenie: do mocowania narzędzi z chwytem cylindrycznym w tulejkach zaciskowych DIN 6499 (ER)
• Chłodzenie: z kanałem chłodzącym

Zawartość zestawu

• Oprawka do tulejek zaciskowych ER Mini
• Nakrętka mocująca
