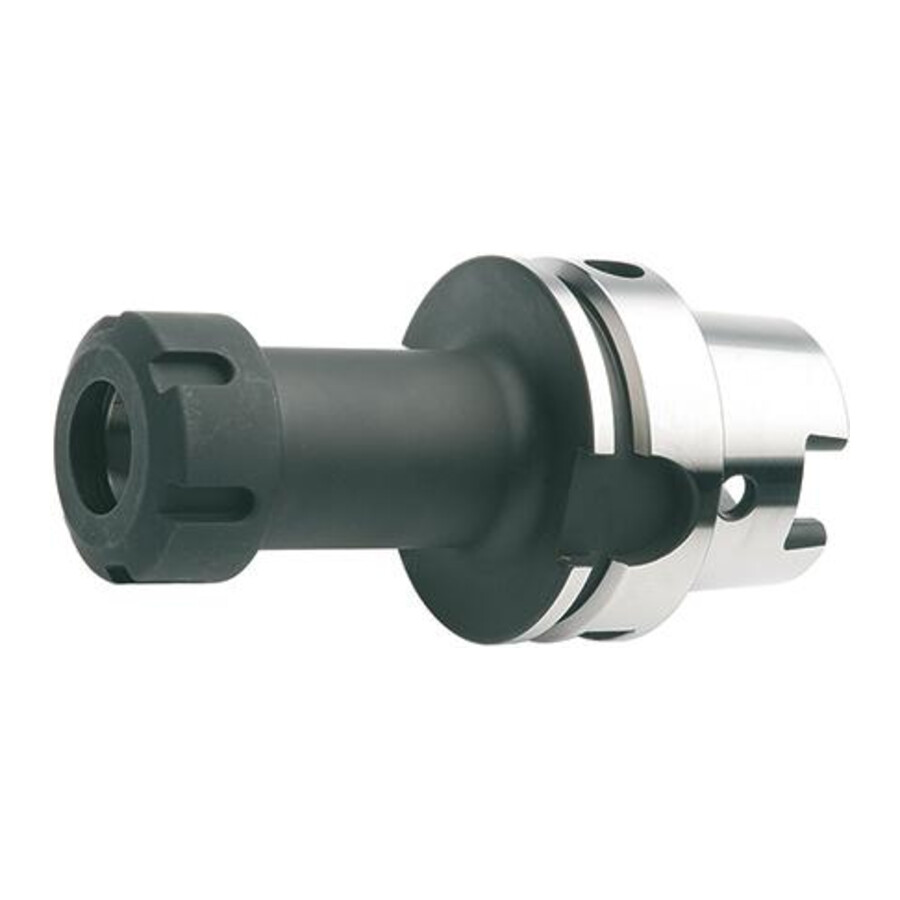

Oprawka do tulejek zaciskowych ER32 HSK-A63 długość wysięgu 100mm Fortis

Oprawka do tulejek zaciskowych HSK-A63 ER32 32x100 Fortis

Precyzyjna oprawka do tulejek ER przeznaczona do mocowania narzędzi z chwytem cylindrycznym w tulejkach zaciskowych według DIN 6499 (ER). Rozwiązanie dla narzędziowni, działów utrzymania ruchu oraz produkcji, gdzie wymagane jest stabilne mocowanie i powtarzalna dokładność obróbki.

Cechy i korzyści

• Zgodność z DIN 69893-A / ISO 12164-1, kształt A – łatwa integracja z istniejącym parkiem maszynowym wyposażonym w stożek HSK-A63.
• Kanał chłodzący – umożliwia efektywne odprowadzanie ciepła w strefie skrawania, co wspiera stabilność procesu i żywotność narzędzia.
• Twardość po hartowaniu 58 ± 2 HRC – zwiększona odporność na zużycie przekłada się na dłuższy okres eksploatacji oprawki.
• Bicie promieniowe <0,005 mm – wysoka dokładność mocowania narzędzia umożliwia precyzyjną obróbkę i poprawę jakości powierzchni.
• Klasa wyważenia G 2,5 przy 25000 min-1 – możliwość pracy przy wysokich prędkościach obrotowych bez nadmiernych drgań, co zwiększa bezpieczeństwo i stabilność procesu.
• Zakres mocowania 1,5–20 mm (ER32) – szeroki zakres średnic chwytu ogranicza liczbę potrzebnych oprawek i upraszcza gospodarkę narzędziową.

Zastosowanie

Oprawka przeznaczona jest do mocowania frezów, wierteł i innych narzędzi z chwytem cylindrycznym w tulejkach zaciskowych ER32 w obrabiarkach ze stożkiem HSK-A63. Stosowana w obróbce skrawaniem w zakładach produkcyjnych, narzędziowniach i warsztatach mechanicznych, wszędzie tam, gdzie wymagane jest precyzyjne, powtarzalne mocowanie narzędzia przy dużych prędkościach obrotowych.

Specyfikacja techniczna

• Norma: DIN 69893-A
• Pasujące tuleje: ER32
• L2: 47 mm
• Zakres mocowania: 1,5–20 mm
• Stożek: HSK-A63
• Długość wysięgu: 100 mm
• Średnica nakrętki: 50 mm
• Norma stożka: DIN 254
• Tolerancja kąta stożka: AT3
• Dokładność powierzchni stożka: Ra <1 µm
• Bicie promieniowe: <0,005 mm
• Klasa wyważenia: G 2,5 przy 25000 min-1

Zawartość zestawu

• Oprawka do tulejek zaciskowych ER
• Nakrętka mocująca
