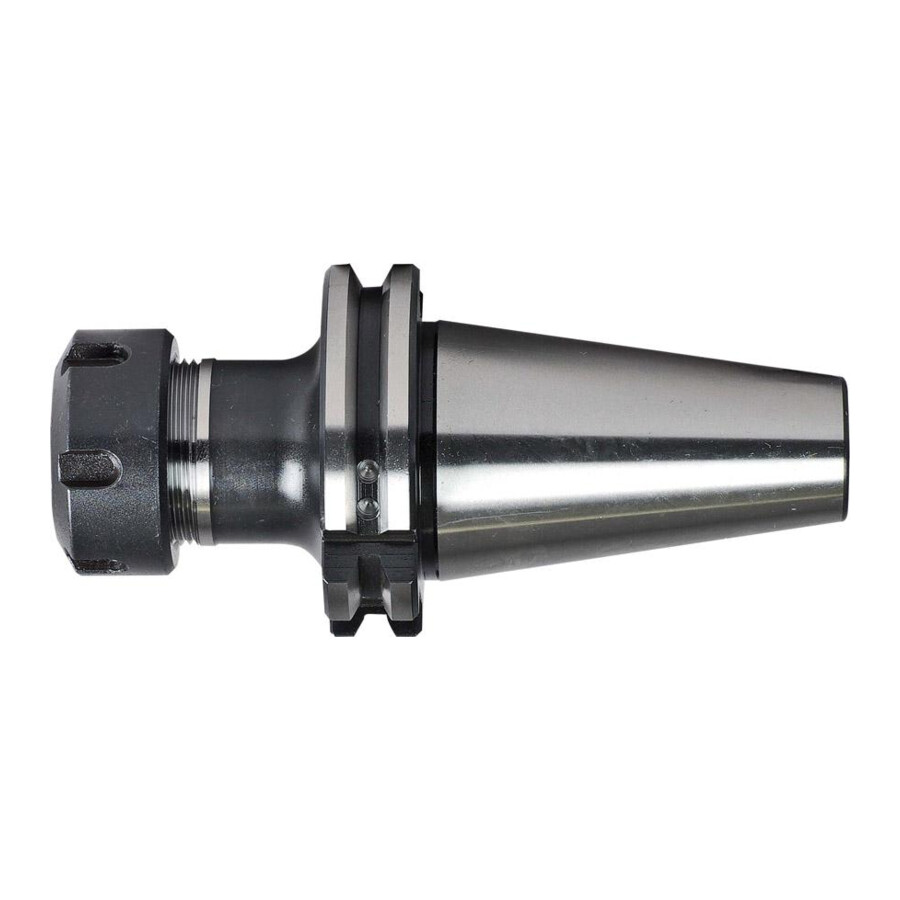

Oprawka do tulejek zaciskowych ER32 SK50 wysięg 160 mm Fortis

Oprawka do tulejek zaciskowych SK50 ER32 długość wysięgu 160 mm Fortis

Precyzyjna oprawka do tulejek zaciskowych ER przeznaczona do mocowania narzędzi z chwytem cylindrycznym w tulejkach według DIN 6499. Rozwiązanie dedykowane do profesjonalnych centrów obróbczych, frezarek i wiertarek stosowanych w zakładach produkcyjnych, narzędziowniach oraz działach utrzymania ruchu.

Cechy i korzyści

• Zgodność z DIN 69871 ADB / ISO 7388-1 – pewne dopasowanie do wrzecion z gniazdem SK50, co ułatwia standaryzację uchwytów w parku maszynowym.
• Zakres mocowania 2–20 mm (ER32) – możliwość pracy z szerokim spektrum narzędzi z chwytem cylindrycznym, co ogranicza konieczność zakupu wielu różnych oprawek.
• Kanał chłodzący – umożliwia efektywne doprowadzenie chłodziwa, co wpływa na stabilność procesu skrawania i wydłużenie trwałości narzędzi.
• Hartowana stal stopowa – twardość 58 ± 2 HRC i minimalna głębokość hartowania 0,5 mm zapewniają wysoką odporność na zużycie powierzchni stożka i długą żywotność uchwytu.
• Wysoka dokładność wykonania stożka – tolerancja kąta AT3, chropowatość Ra < 1 µm i bicie promieniowe 0,01 mm przekładają się na stabilne mocowanie narzędzia oraz lepszą jakość obrobionej powierzchni.
• Wyważenie G 6,3 przy 15000 min⁻¹ – umożliwia bezpieczną pracę przy wyższych prędkościach obrotowych, ograniczając wibracje i poprawiając dokładność obróbki.

Zastosowanie

Oprawka przeznaczona do mocowania frezów, wierteł i innych narzędzi z chwytem cylindrycznym w tulejkach zaciskowych ER32 w obrabiarkach ze stożkiem SK50. Sprawdzi się w obróbce skrawaniem w zakładach mechanicznych, firmach CNC, narzędziowniach oraz w działach utrzymania ruchu, gdzie wymagana jest powtarzalna dokładność, stabilność mocowania i możliwość stosowania chłodzenia przez oprawkę.

Specyfikacja techniczna

• Norma: DIN 69871 ADB, ISO 7388-1, kształt AD/B
• Pasujące tuleje: ER32 (DIN 6499)
• Zakres mocowania: 2–20 mm
• Stożek: SK 50, stożek DIN 254
• Długość wysięgu: 160 mm
• Średnica nakrętki: 50 mm
• Materiał: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,5 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
• Tolerancja kąta stożka: AT3
• Dokładność powierzchni stożka: Ra < 1 µm
• Bicie promieniowe: 0,01 mm
• Klasa wyważenia: G 6,3 dla 15000 min⁻¹
• Kanał chłodzący: tak
• Dostawa: oprawka do tulejek zaciskowych z nakrętką mocującą

Zawartość zestawu

• Oprawka do tulejek zaciskowych SK50 ER32 A160
• Nakrętka mocująca do tulejek ER32
