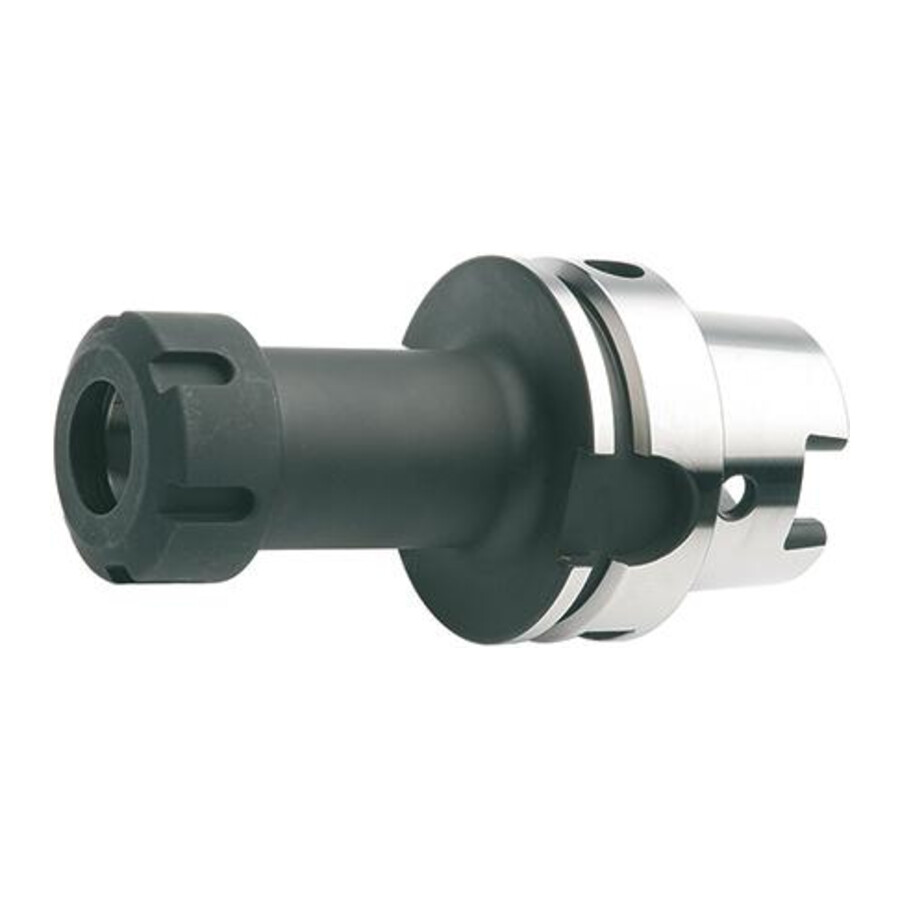

Oprawka do tulejek zaciskowych HSK-A63 ER16 długość wysięgu 75 mm Fortis

Oprawka do tulejek zaciskowych DIN 69893A HSK-A63 16x75 Fortis

Precyzyjna oprawka do tulejek zaciskowych ER przeznaczona do mocowania narzędzi z chwytem cylindrycznym w systemie HSK. Rozwiązanie dedykowane dla zakładów obróbczych, narzędziowni oraz działów utrzymania ruchu oczekujących stabilnego mocowania przy wysokich prędkościach.

Cechy i korzyści

• Wykonanie wg DIN 69893-A / ISO 12164-1 – kompatybilność z obrabiarkami przystosowanymi do stożka HSK-A63, ułatwienie doboru oprzyrządowania i standaryzacja parku maszynowego.
• Chwyt HSK-A63 ze stożkiem DIN 254 – sztywne i powtarzalne mocowanie w wrzecionie, co przekłada się na stabilną obróbkę przy dużych prędkościach.
• Kanał chłodzący – umożliwia prowadzenie chłodziwa bezpośrednio do strefy skrawania, co sprzyja wydłużeniu trwałości narzędzia i poprawie jakości powierzchni obrabianej.
• Bicie promieniowe <0,005 mm – wysoka precyzja prowadzenia narzędzia, redukcja drgań oraz równomierne zużycie ostrza, co pomaga ograniczyć koszty narzędzi.
• Klasa wyważenia G 2,5 przy 25000 min-1 – przystosowanie do pracy przy wysokich obrotach, mniejsze obciążenie łożysk wrzeciona i dłuższa żywotność maszyny.
• Zakres mocowania 0,5–10 mm (ER16) – możliwość stosowania różnych średnic chwytu narzędzi w jednej oprawce, ograniczenie liczby potrzebnych uchwytów.

Zastosowanie

Oprawka przeznaczona jest do mocowania narzędzi z chwytem cylindrycznym w tulejkach zaciskowych ER16 według DIN 6499 w obrabiarkach wyposażonych w wrzeciono HSK-A63. Sprawdza się w operacjach wiercenia, frezowania i gwintowania w produkcji seryjnej i jednostkowej w przemyśle maszynowym, motoryzacyjnym, narzędziowniach oraz w precyzyjnych aplikacjach obróbki skrawaniem wymagających stabilności i powtarzalności mocowania.

Specyfikacja techniczna

• Norma: DIN 69893-A
• Pasujące tuleje: ER16
• L2: 47 mm
• Zakres mocowania: 0,5–10 mm
• Stożek: HSK-A63
• Długość wysięgu: 75 mm
• Średnica nakrętki: 28 mm
• Kształt: A (wg ISO 12164-1 / DIN 69893)
• Kanał chłodzący: tak
• Materiał: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,5 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
• Tolerancja kąta stożka: AT3
• Dokładność powierzchni stożka: Ra <1 µm
• Bicie promieniowe: <0,005 mm
• Klasa wyważenia: G 2,5 przy 25000 min-1
• Dostawa: oprawka do tulejek zaciskowych z nakrętką mocującą

Zawartość zestawu

• Oprawka do tulejek zaciskowych ER
• Nakrętka mocująca
