Oprawka do tulejek zaciskowych HSK-A63 ER25 długość wysięgu 75 mm Fortis

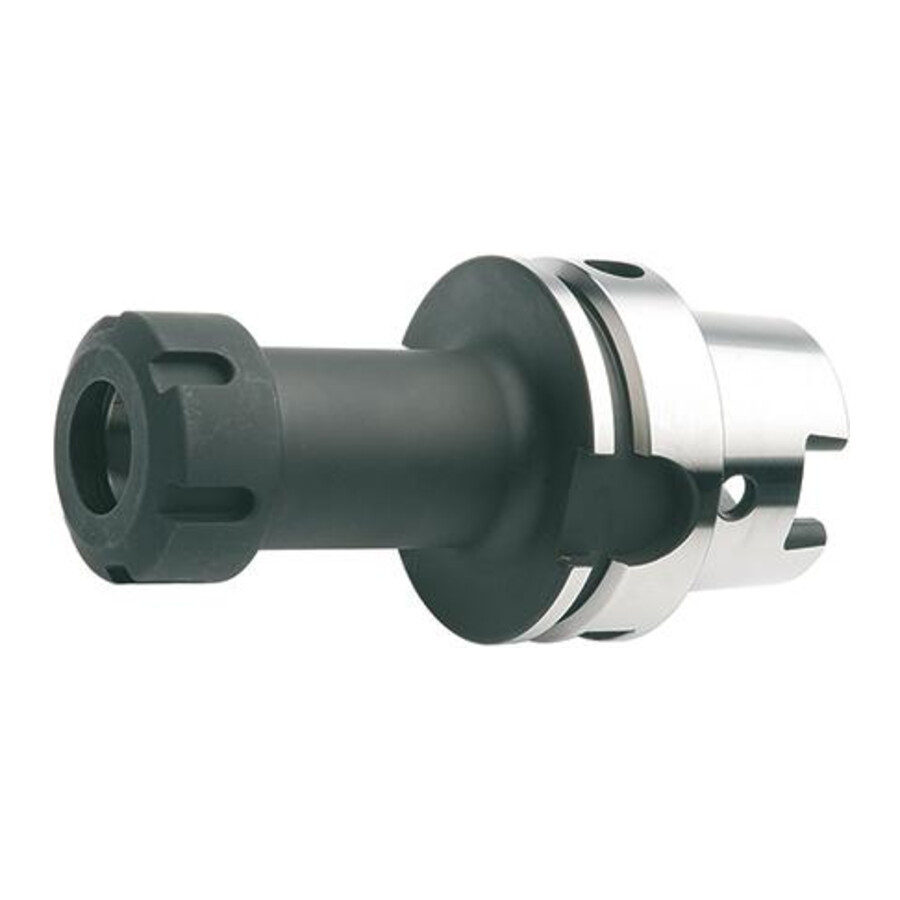

Oprawka do tulejek zaciskowych HSK-A63 ER25 25×75 Fortis

Precyzyjna oprawka do tulejek zaciskowych ER przeznaczona do mocowania narzędzi z chwytem cylindrycznym w systemie HSK-A63. Rozwiązanie dla zakładów obróbki skrawaniem wymagających stabilnego mocowania, wysokiej dokładności bicia i pracy przy dużych prędkościach obrotowych.

Cechy i korzyści

• Wykonanie zgodne z ISO 12164-1 (DIN 69893), kształt A – pełna kompatybilność z wrzecionami HSK-A63 stosowanymi w centrach obróbczych, ułatwienie integracji z istniejącym parkiem maszynowym.
• Przeznaczona do tulejek zaciskowych ER25 – szeroki zakres mocowania narzędzi z chwytem cylindrycznym, co ogranicza liczbę potrzebnych oprawek w magazynie narzędziowym.
• Kanał chłodzący – możliwość efektywnego odprowadzania ciepła i wiórów, co wspiera stabilność procesu skrawania i wydłuża trwałość narzędzia skrawającego.
• Hartowana stal stopowa do nawęglania – wysoka twardość warstwy wierzchniej oraz odpowiednia wytrzymałość rdzenia zapewniają odporność na zużycie i trwałość oprawki w warunkach intensywnej eksploatacji.
• Wysoka dokładność stożka (tolerancja AT3, Ra < 1 µm) – pewne, powtarzalne osadzenie w wrzecionie ograniczające bicie promieniowe i poprawiające jakość powierzchni obrabianej.
• Klasa wyważenia G 2,5 przy 25000 min⁻¹ – przystosowanie do pracy przy wysokich prędkościach obrotowych zmniejsza ryzyko drgań, poprawia dokładność wymiarową i żywotność łożysk wrzeciona.
• Bicie promieniowe < 0,005 mm – wysoka precyzja mocowania przekładająca się na mniejsze zużycie narzędzi i lepszą powtarzalność wymiarów detali.

Zastosowanie

Oprawka przeznaczona jest do mocowania narzędzi z chwytem cylindrycznym w tulejkach zaciskowych ER25 według DIN 6499 w obrabiarkach wyposażonych w wrzeciono HSK-A63. Sprawdza się w centrach obróbczych CNC oraz maszynach do wiercenia i frezowania, w produkcji seryjnej i jednostkowej w branży mechanicznej, motoryzacyjnej, narzędziowej oraz w zakładach usługowej obróbki skrawaniem, gdzie wymagane są wysokie prędkości obrotowe i stabilny proces.

Specyfikacja techniczna

• Norma: DIN 69893-A (ISO 12164-1, kształt A)
• Stożek: HSK-A63
• Pasujące tuleje: ER25
• Zakres mocowania: 1–16 mm
• Długość wysięgu: 75 mm
• L2: 48 mm
• Średnica nakrętki: 42 mm
• Materiał: stal stopowa do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC (minimalna głębokość hartowania 0,5 mm)
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
• Stożek: DIN 254
• Tolerancja kąta stożka: AT3
• Dokładność powierzchni stożka: Ra < 1 µm
• Bicie promieniowe: < 0,005 mm
• Klasa wyważenia: G 2,5 przy 25000 min⁻¹
• Budowa: z kanałem chłodzącym
• Dostawa: oprawka do tulejek zaciskowych z nakrętką mocującą
