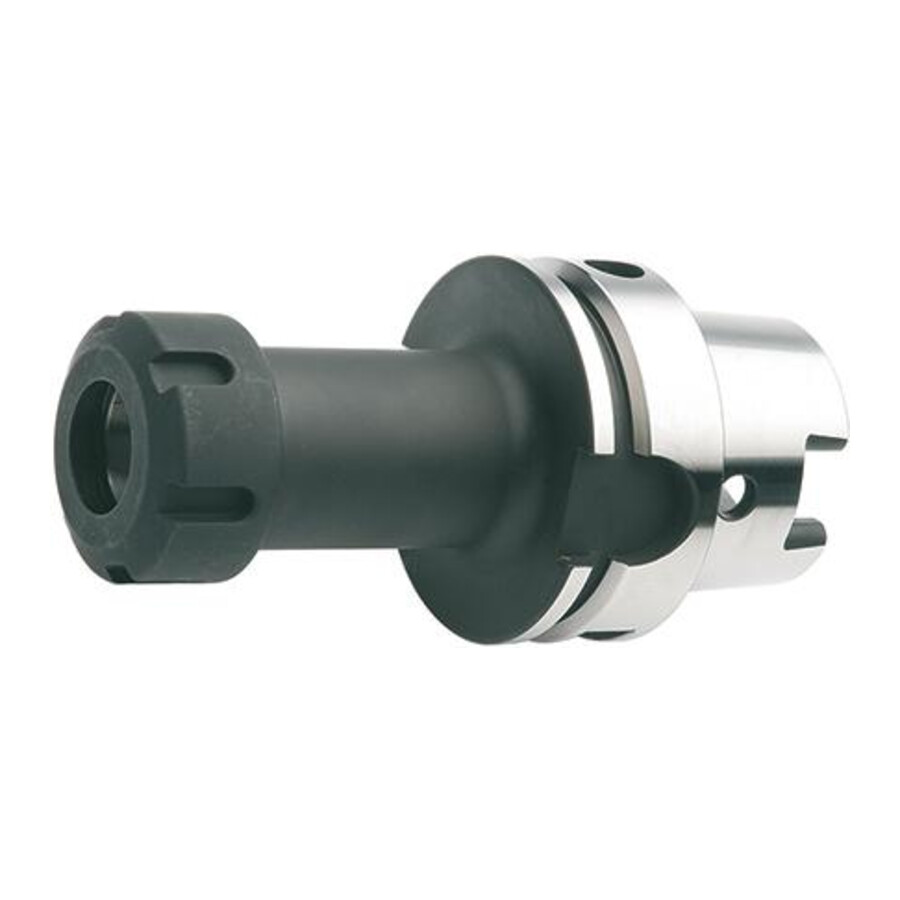

Oprawka do tulejek zaciskowych HSK-A63 ER32 długość wysięgu 75 mm Fortis

Oprawka do tulejek zaciskowych HSK-A63 DIN 69893A ER32 32x75 Fortis

Precyzyjna oprawka do tulejek zaciskowych ER przeznaczona do mocowania narzędzi z chwytem cylindrycznym w tulejkach zaciskowych w systemie HSK-A63. Rozwiązanie dla operatorów CNC, działów utrzymania ruchu oraz narzędziowni nastawionych na stabilne mocowanie i powtarzalną obróbkę.

Cechy i korzyści

• Stożek HSK-A63 zgodny z DIN 69893-A – pewne i powtarzalne mocowanie w oprawie wrzeciona, co ogranicza ryzyko bicia i poprawia jakość powierzchni obrabianej.
• System tulejek zaciskowych ER – elastyczne mocowanie różnych średnic chwytu w jednej oprawce, co redukuje liczbę wymaganych uchwytów narzędziowych.
• Bicie promieniowe <0,005 mm – wysoka dokładność pozycjonowania narzędzia, korzystna przy obróbce wymagającej powtarzalnych wymiarów.
• Klasa wyważenia G 2,5 przy 25000 min⁻¹ – możliwość pracy przy wysokich prędkościach obrotowych bez nadmiernych drgań, co wpływa na trwałość wrzeciona i narzędzia.
• Kanał chłodzący – ukierunkowane doprowadzenie chłodziwa sprzyja stabilnym warunkom skrawania i wydłuża żywotność narzędzia.
• Dostawa z nakrętką mocującą – komplet gotowy do montażu, co skraca czas przygotowania stanowiska.

Zastosowanie

Oprawka przeznaczona do mocowania narzędzi z chwytem cylindrycznym w tulejkach zaciskowych ER32 według DIN 6499 w obrabiarkach wyposażonych w stożek HSK-A63. Sprawdza się w obróbce skrawaniem na centrach obróbczych CNC oraz frezarkach, w pracach wymagających stabilnego mocowania narzędzi w zakresie średnic 1,5–20 mm.

Specyfikacja techniczna

• Norma: DIN 69893-A
• Pasujące tuleje: ER32
• L2: 47 mm
• Zakres mocowania: 1,5–20 mm
• Stożek: HSK-A63
• Długość wysięgu: 75 mm
• Średnica nakrętki: 50 mm

Zawartość zestawu

• Oprawka do tulejek zaciskowych ER
• Nakrętka mocująca
