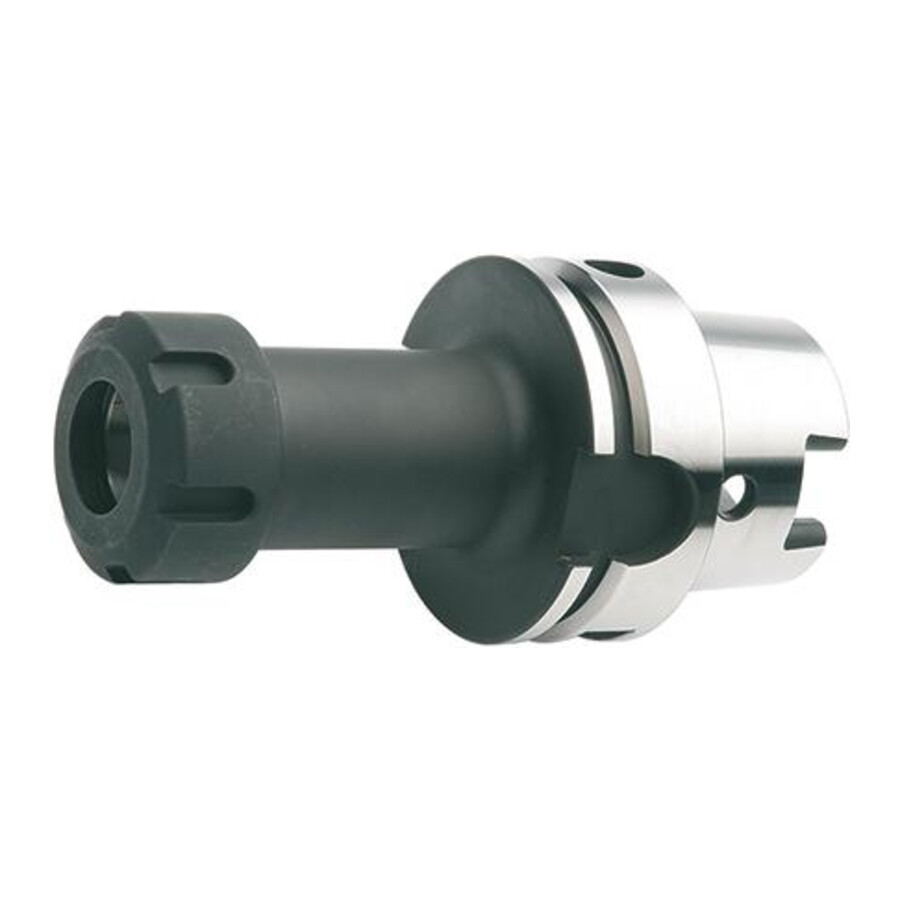

Oprawka do tulejek zaciskowych HSK-A63 ER40 długość wysięgu 100 mm Fortis

Oprawka do tulejek zaciskowych HSK-A63 40x120 Fortis

Precyzyjna oprawka do tulejek zaciskowych ER przeznaczona do mocowania narzędzi z chwytem cylindrycznym w tulejach ER według DIN 6499. Sprawdzi się w obrabiarkach wykorzystujących stożek HSK-A63, w procesach obróbki wymagających stabilności, powtarzalności i wysokiej dokładności bicia.

Cechy i korzyści

• Wykonanie wg ISO 12164-1 (DIN 69893), kształt A – pewna kompatybilność z wrzecionami przystosowanymi do stożka HSK-A, co ogranicza ryzyko problemów montażowych.
• Kanał chłodzący – umożliwia efektywne doprowadzenie chłodziwa do strefy skrawania, co wydłuża trwałość narzędzia skrawającego i poprawia jakość powierzchni obrabianej.
• Hartowana stal stopowa do nawęglania – wysoka twardość 58 ± 2 HRC przy minimalnej głębokości hartowania 0,5 mm przekłada się na odporność na zużycie i dłuższy czas eksploatacji oprawki.
• Wysoka dokładność stożka i bicia promieniowego – tolerancja kąta stożka AT3, chropowatość Ra <1 µm oraz bicie <0,005 mm sprzyjają uzyskaniu stabilnego procesu obróbki i mniejszych tolerancji wymiarowych detali.
• Klasa wyważenia G 2,5 przy 25000 min⁻¹ – umożliwia pracę przy dużych prędkościach obrotowych z ograniczonym poziomem drgań, co wpływa na jakość obróbki oraz mniejsze obciążenie wrzeciona.
• Dostawa z nakrętką mocującą – gotowe do użycia rozwiązanie, skracające czas przygotowania maszyny i ograniczające konieczność kompletowania dodatkowych elementów.

Zastosowanie

Oprawka przeznaczona jest do mocowania narzędzi z chwytem cylindrycznym w tulejkach zaciskowych ER40 według DIN 6499 w obrabiarkach korzystających z uchwytu HSK-A63. Może być stosowana w centrach obróbczych i maszynach CNC w operacjach wiercenia, frezowania lub rozwiercania, w zakładach produkcyjnych, narzędziowniach, działach utrzymania ruchu oraz warsztatach mechanicznych wymagających precyzyjnego i powtarzalnego mocowania narzędzi.

Specyfikacja techniczna

• Norma: DIN 69893-1
• Pasujące tuleje: ER40
• L2: 53 mm
• Zakres mocowania: 2,5–26 mm
• Stożek: HSK-A63
• Długość wysięgu: 100 mm
• Średnica nakrętki: 63 mm
• ISO / DIN: ISO 12164-1 (DIN 69893), kształt A
• Materiał: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,5 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
• Stożek: DIN 254
• Tolerancja kąta stożka: AT3
• Dokładność powierzchni stożka: Ra <1 µm
• Bicie promieniowe: <0,005 mm
• Klasa wyważenia: G 2,5 przy 25000 min⁻¹
• Kanał chłodzący: tak
• Przeznaczenie: do mocowania narzędzi z chwytem cylindrycznym w tulejkach zaciskowych wg DIN 6499 (ER)
• Wyposażenie: nakrętka mocująca
