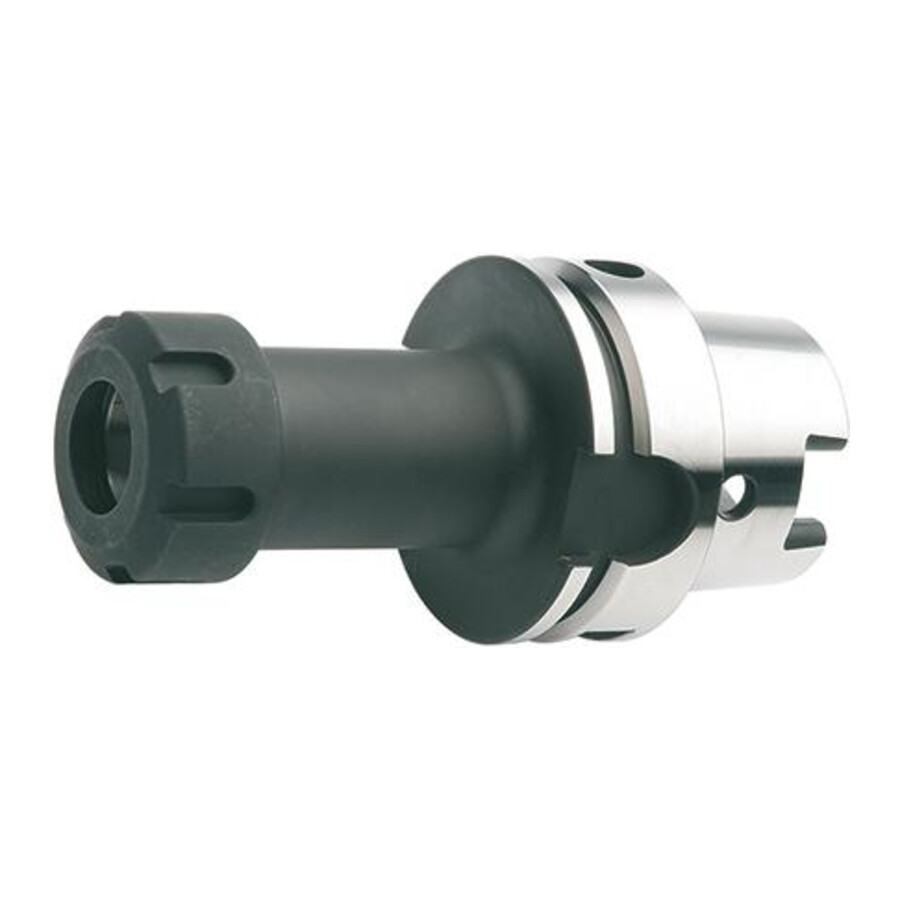

Oprawka do tulejek zaciskowych HSK-A63 ER40 długość wysięgu 75mm Fortis

Oprawka do tulejek zaciskowych HSK-A63 ER40 40x85 Fortis

Precyzyjna oprawka do tulejek zaciskowych typu ER przeznaczona do mocowania narzędzi z chwytem cylindrycznym w tulejkach według DIN 6499. Rozwiązanie dedykowane dla obrabiarek CNC oraz stanowisk obróbczych, gdzie kluczowa jest stabilność, dokładność bicia i powtarzalność mocowania.

Cechy i korzyści

• Wykonanie wg ISO 12164-1 (DIN 69893), kształt A – pewna współpraca z wrzecionami przygotowanymi pod standard HSK-A, co ułatwia dobór i wymianę uchwytów.
• Stożek HSK-A63 z tolerancją kąta AT3 – wysoka dokładność pasowania przekłada się na lepszą sztywność układu narzędzie–uchwyt i wyższą jakość obrabianej powierzchni.
• Kanał chłodzący – umożliwia efektywne odprowadzanie ciepła i wiórów, co wspiera dłuższą żywotność narzędzi i stabilność procesu skrawania.
• Hartowana stal stopowa do nawęglania – twarda warstwa robocza i wytrzymały rdzeń zwiększają odporność na zużycie oraz zmniejszają ryzyko uszkodzeń w intensywnej eksploatacji.
• Bicie promieniowe <0,005 mm – poprawia dokładność wymiarową detali i ogranicza wibracje, co ma znaczenie przy obróbce precyzyjnej.
• Klasa wyważenia G 2,5 przy 25000 min⁻¹ – umożliwia bezpieczną pracę przy wysokich prędkościach obrotowych, ograniczając drgania wrzeciona i obciążenia łożysk.
• Dostawa z nakrętką mocującą – gotowy do użycia komplet skraca czas przygotowania stanowiska i eliminuje konieczność osobnego doboru nakrętki.

Zastosowanie

Oprawka znajduje zastosowanie w centrach obróbkowych i frezarkach CNC wyposażonych w wrzeciono HSK-A63, w szczególności przy mocowaniu frezów, wierteł, rozwiertaków i innych narzędzi z chwytem cylindrycznym w tulejkach zaciskowych ER. Może być używana w produkcji seryjnej i małoseryjnej w zakładach obróbki metalu, narzędziowniach oraz działach utrzymania ruchu, gdzie wymagane są niewielkie wartości bicia i stabilne mocowanie przy wysokich obrotach.

Specyfikacja techniczna

• Norma: DIN 69893-A
• Pasujące tuleje: ER40
• L2 [mm]: 53
• Zakres mocowania [mm]: 2,5–26
• Stożek: HSK-A63
• Długość wysięgu [mm]: 75
• Średnica nakrętki [mm]: 63
• Norma stożka: ISO 12164-1 (DIN 69893), kształt A
• Materiał: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,5 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
• Stożek: DIN 254
• Tolerancja kąta stożka: AT3
• Dokładność powierzchni stożka: Ra <1 µm
• Bicie promieniowe: <0,005 mm
• Klasa wyważenia: G 2,5 przy 25000 min⁻¹
• Dostawa: oprawka do tulejek zaciskowych z nakrętką mocującą

Zawartość zestawu

• Oprawka do tulejek zaciskowych ER
• Nakrętka mocująca
