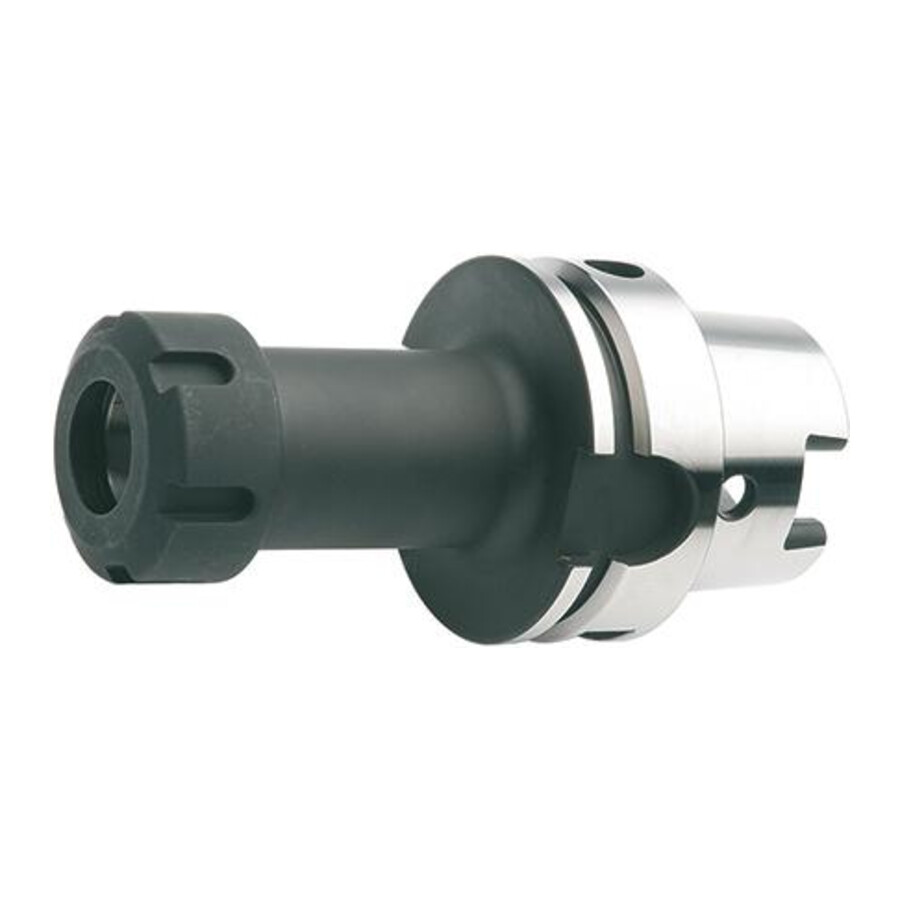

Oprawka do tulejek zaciskowych HSK-A63 długość wysięgu 100mm Fortis

Oprawka do tulejek zaciskowych HSK-A63 DIN 69893A 16x100 Fortis

Precyzyjna oprawka do tulejek zaciskowych ER przeznaczona do mocowania narzędzi z chwytem cylindrycznym w tulejkach ER zgodnych z DIN 6499. Rozwiązanie dedykowane dla zakładów obróbki skrawaniem, które wymagają stabilnego mocowania przy wysokich prędkościach i powtarzalnej dokładności.

Cechy i korzyści

• Stożek HSK-A63 zgodny z DIN 69893-A – pewne, sztywne połączenie z wrzecionem obrabiarki, co sprzyja stabilnej obróbce i redukcji drgań.
• Tulejki zaciskowe ER16 – szeroki zakres mocowania średnic narzędzi, co pozwala ograniczyć liczbę różnych uchwytów w magazynie narzędzi.
• Kanał chłodzący – umożliwia efektywne doprowadzenie chłodziwa, co przekłada się na lepsze warunki skrawania i dłuższą trwałość narzędzi.
• Hartowana stal stopowa – wysoka twardość i wytrzymałość rdzenia sprzyjają długiej żywotności oprawki w intensywnej eksploatacji.
• Wysoka dokładność geometryczna – tolerancja kąta stożka AT3, dokładność powierzchni Ra <1 µm i bicie promieniowe <0,005 mm wspierają uzyskiwanie wysokiej precyzji obróbki.
• Wyważenie G 2,5 przy 25000 min⁻¹ – stabilna praca przy wysokich obrotach, co zwiększa bezpieczeństwo pracy i jakość powierzchni obrabianej.

Zastosowanie

Oprawka przeznaczona jest do mocowania narzędzi z chwytem cylindrycznym w tulejkach zaciskowych ER16 w centrach obróbczych i obrabiarkach wyposażonych w wrzeciono HSK-A63. Sprawdzi się w procesach wiercenia, frezowania i innych operacjach wymagających pewnego, precyzyjnego mocowania narzędzia w produkcji seryjnej i jednostkowej.

Specyfikacja techniczna

• Norma: DIN 69893-A
• Pasujące tuleje: ER16
• L2: 33 mm
• Zakres mocowania: 0,5–10 mm
• Stożek: HSK-A63
• Długość wysięgu: 100 mm
• Średnica nakrętki: 28 mm
• ISO: 12164-1 (DIN 69893), kształt A
• Kanał chłodzący: tak
• Materiał: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,5 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
• Stożek: DIN 254
• Tolerancja kąta stożka: AT3
• Dokładność powierzchni stożka: Ra <1 µm
• Bicie promieniowe: <0,005 mm
• Klasa wyważenia: G 2,5 przy 25000 min⁻¹
• Dostawa: oprawka do tulejek zaciskowych z nakrętką mocującą

Zawartość zestawu

• Oprawka do tulejek zaciskowych ER
• Nakrętka mocująca
