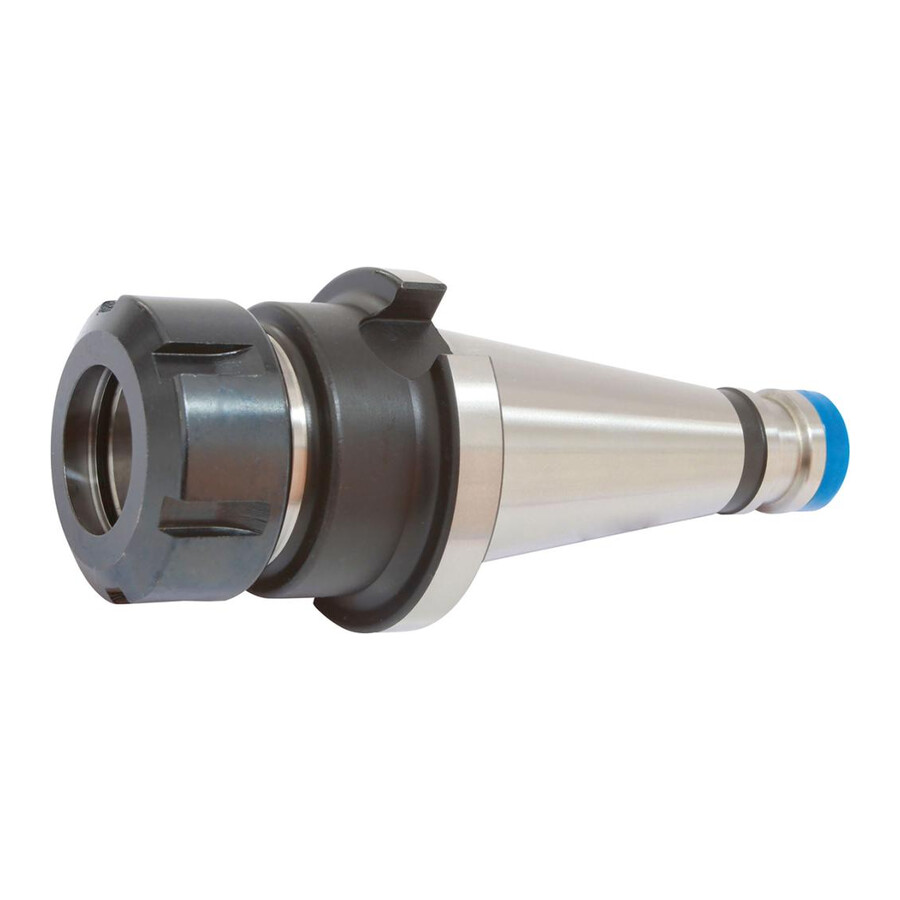

Oprawka do tulejek zaciskowych SK40 ER16 wysięg 50 mm Fortis

Oprawka do tulejek zaciskowych SK40 ER16 zakres 1–10 mm Fortis

Precyzyjna oprawka do tulejek zaciskowych przeznaczona do mocowania narzędzi z chwytem cylindrycznym w systemie ER, stosowana w obrabiarkach z wrzecionem SK40. Rozwiązanie dedykowane dla narzędziowni, zakładów produkcyjnych i działów utrzymania ruchu oczekujących stabilnego mocowania podczas obróbki skrawaniem.

Cechy i korzyści

• Wykonanie wg DIN 2080 kształt A – kompatybilność z popularnymi wrzecionami SK40, co ułatwia standaryzację uchwytów w parku maszynowym.
• Stożek DIN 254 z tolerancją AT3 – pewne osadzenie w wrzecionie, ograniczenie luzów i stabilne warunki skrawania.
• Twardość po hartowaniu 58 ± 2 HRC – odporność na zużycie powierzchni roboczych, co przekłada się na dłuższy czas eksploatacji oprawki.
• Bicie promieniowe 0,01 mm – zwiększona dokładność pozycjonowania narzędzia, lepsza jakość powierzchni obrabianej i mniejsze ryzyko wibracji.
• Klasa wyważenia G 6,3 dla 15000 min⁻¹ – możliwość pracy przy wysokich prędkościach obrotowych bez nadmiernych drgań.
• Mocowanie w tulejkach ER16 zgodnie z DIN 6499 – szeroki wybór standardowych tulejek zaciskowych i elastyczny zakres średnic chwytu narzędzi.

Zastosowanie

Przeznaczona do mocowania w tulejkach zaciskowych ER16 narzędzi z chwytem cylindrycznym (np. wierteł, frezów, rozwiertaków) w centrach obróbczych i frezarkach ze stożkiem SK40. Stosowana w obróbce skrawaniem w zakładach mechanicznych, produkcji seryjnej i jednostkowej, w narzędziowniach oraz w działach utrzymania ruchu do precyzyjnych operacji wymagających stabilnego i powtarzalnego mocowania.

Specyfikacja techniczna

• Pasujące tuleje: ER16
• Średnica zewnętrzna: 32 mm
• Zakres mocowania: 1–10 mm
• Stożek: SK 40
• Długość wysięgu: 50 mm
• Średnica nakrętki: 32 mm
• Norma wykonania: DIN 2080 kształt A
• Materiał: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,5 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
• Stożek: DIN 254
• Tolerancja kąta stożka: AT3
• Dokładność powierzchni stożka: Ra < 1 µm
• Bicie promieniowe: 0,01 mm
• Klasa wyważenia: G 6,3 dla 15000 min⁻¹
• Przeznaczenie: do mocowania narzędzi z chwytem cylindrycznym w tulejkach zaciskowych wg DIN 6499 (ER)
• Dostawa: oprawka do tulejek zaciskowych z nakrętką mocującą
