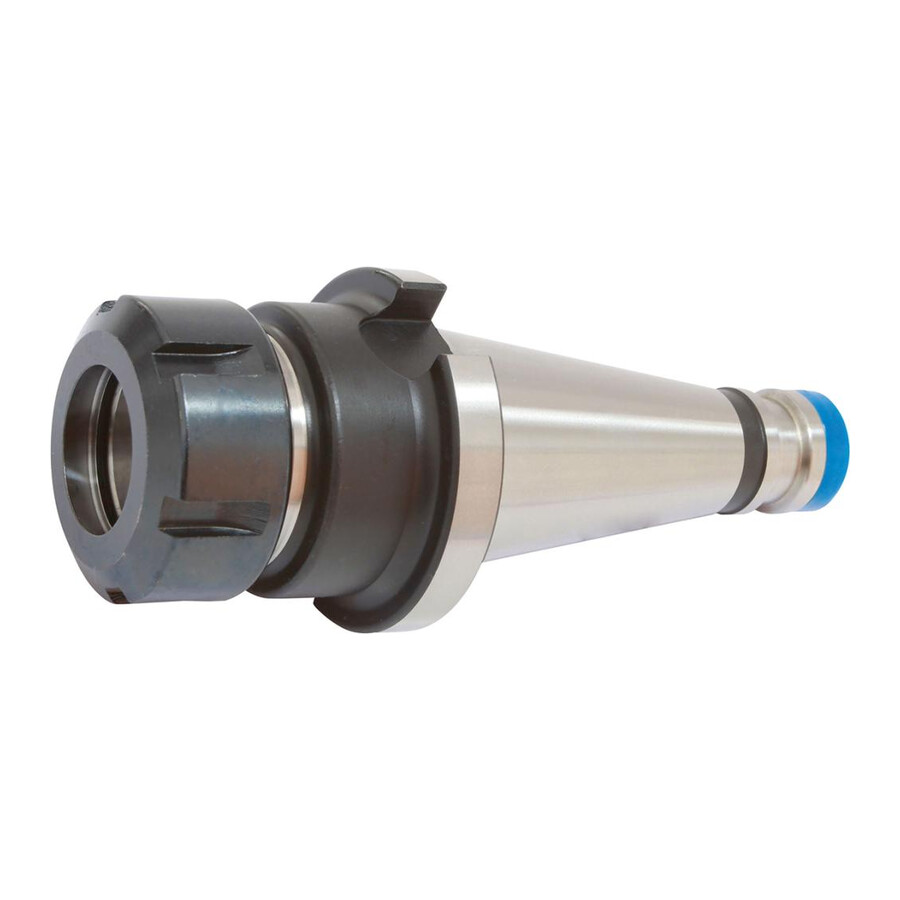

Oprawka do tulejek zaciskowych SK40 ER25 1-16 mm Fortis

Oprawka do tulejek zaciskowych SK40 ER25 1–16 mm Fortis

Precyzyjna oprawka do tulejek zaciskowych typu ER przeznaczona do mocowania narzędzi z chwytem cylindrycznym w tulejkach ER25, stosowana w obrabiarkach z wrzecionem SK40. Rozwiązanie skierowane do narzędowni, działów utrzymania ruchu oraz firm zajmujących się obróbką skrawaniem wymagających stabilnego i powtarzalnego mocowania narzędzi.

Cechy i korzyści

• Norma wykonania DIN 2080 kształt A – kompatybilność z popularnymi wrzecionami SK40, co ułatwia standaryzację uchwytów w parku maszynowym.
• Stożek SK40 według DIN 254 – pewne mocowanie w wrzecionie i stabilne prowadzenie narzędzia, co ogranicza wibracje podczas obróbki.
• Twardość po hartowaniu 58 ± 2 HRC – wysoka odporność na zużycie gniazda stożkowego, co przekłada się na dłuższą żywotność uchwytu i mniejszą częstotliwość wymian.
• Bicie promieniowe 0,01 mm – zwiększona dokładność pozycjonowania narzędzia, co umożliwia uzyskanie lepszej jakości powierzchni i powtarzalności wymiarowej.
• Klasa wyważenia G 6,3 dla 15000 min⁻¹ – możliwość pracy przy podwyższonych prędkościach obrotowych bez nadmiernych drgań, co poprawia stabilność procesu.
• Zakres mocowania 1–16 mm dla tulejek ER25 – elastyczne dopasowanie do różnych średnic chwytu narzędzi, co redukuje liczbę wymaganych uchwytów.

Zastosowanie

Oprawka znajduje zastosowanie w frezarkach, centrach obróbczych oraz innych obrabiarkach wyposażonych w stożek SK40, wszędzie tam, gdzie wymagane jest mocowanie narzędzi z chwytem cylindrycznym w tulejkach zaciskowych ER25. Sprawdza się przy operacjach frezowania, wiercenia i roztaczania w zakładach obróbki metali, narzędowniach oraz w działach utrzymania ruchu, gdzie istotna jest stabilność uchwytu, precyzja bicia i możliwość pracy przy zwiększonych prędkościach.

Specyfikacja techniczna

• Pasujące tuleje: ER25
• Zakres mocowania: 1–16 mm
• Stożek: SK 40
• Długość wysięgu: 50 mm
• Średnica nakrętki: 42 mm
• Norma wykonania: DIN 2080 kształt A
• Stożek wg normy: DIN 254
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,5 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
• Tolerancja kąta stożka: AT3
• Dokładność powierzchni stożka: Ra < 1 µm
• Bicie promieniowe: 0,01 mm
• Klasa wyważenia: G 6,3 dla 15000 min⁻¹
• Przeznaczenie: do mocowania narzędzi z chwytem cylindrycznym w tulejkach zaciskowych wg DIN 6499 (ER)
• Dostawa: oprawka do tulejek zaciskowych z nakrętką mocującą
