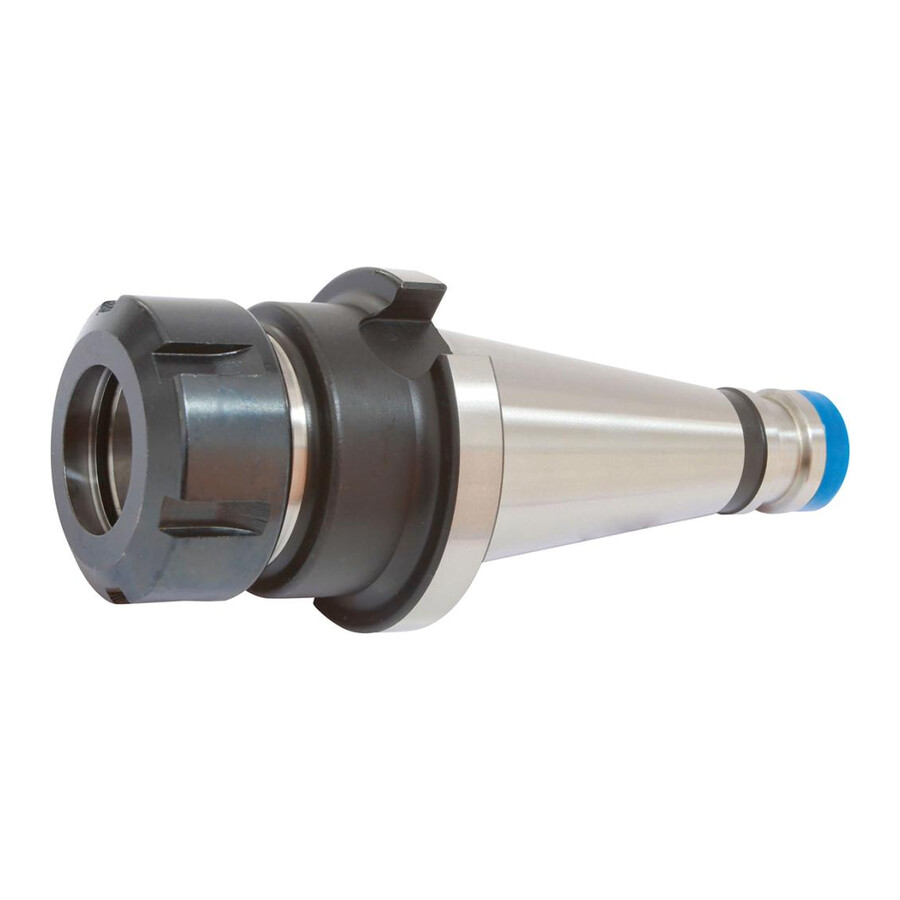

Oprawka do tulejek zaciskowych SK40 ER32 2-20 mm Fortis

Oprawka do tulejek zaciskowych SK40 ER32 zakres 2–20 mm Fortis

Precyzyjna oprawka do tulejek zaciskowych przeznaczona do mocowania narzędzi z chwytem cylindrycznym w systemie ER, dostosowana do stożka SK 40. Rozwiązanie adresowane do zakładów obróbki skrawaniem, które wymagają stabilnego i powtarzalnego mocowania narzędzi w szerokim zakresie średnic.

Cechy i korzyści

• Stożek SK 40 – kompatybilność z popularnymi wrzecionami obrabiarek, co ułatwia standaryzację uchwytów w parku maszynowym.
• System ER32 – jeden uchwyt do mocowania wielu średnic narzędzi, co ogranicza liczbę potrzebnych oprawek i redukuje koszty wyposażenia.
• Zakres mocowania 2–20 mm – możliwość pracy z szerokim spektrum średnic chwytu, co zwiększa elastyczność przy przezbrajaniu stanowiska.
• Bicie promieniowe 0,01 mm – ograniczenie drgań narzędzia, co przekłada się na lepszą jakość powierzchni obrabianej i dłuższą trwałość ostrza.
• Klasa wyważenia G 6,3 dla 15000 min⁻¹ – pewne mocowanie przy wyższych prędkościach obrotowych, co sprzyja stabilnej pracy bez nadmiernych wibracji.
• Dostawa z nakrętką mocującą – gotowy do użycia komplet, który skraca czas przygotowania uchwytu do pracy.

Zastosowanie

Uchwyt przeznaczony do mocowania narzędzi z chwytem cylindrycznym w tulejkach zaciskowych ER32 według DIN 6499 w obrabiarkach wyposażonych w stożek SK 40. Sprawdza się w operacjach wiercenia, frezowania i rozwiercania w zakładach obróbki metalu, narzędziowniach i działach utrzymania ruchu, gdzie wymagana jest powtarzalna dokładność mocowania oraz możliwość szybkiego przezbrajania na różne średnice narzędzi.

Specyfikacja techniczna

• Norma oprawki: DIN 2080 kształt A
• Materiał korpusu: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,5 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
• Stożek wrzeciona: DIN 254
• Tolerancja kąta stożka: AT3
• Dokładność powierzchni stożka: Ra < 1 µm
• Bicie promieniowe: 0,01 mm
• Klasa wyważenia: G 6,3 dla 15000 min⁻¹
• System tulejek: ER32 (DIN 6499)
• Zakres mocowania: 2–20 mm
• Stożek narzędziowy: SK 40
• Średnica zewnętrzna: 50 mm
• Długość wysięgu: 50 mm
• Średnica nakrętki: 50 mm

Zawartość zestawu

• Oprawka do tulejek zaciskowych ER
• Nakrętka mocująca
