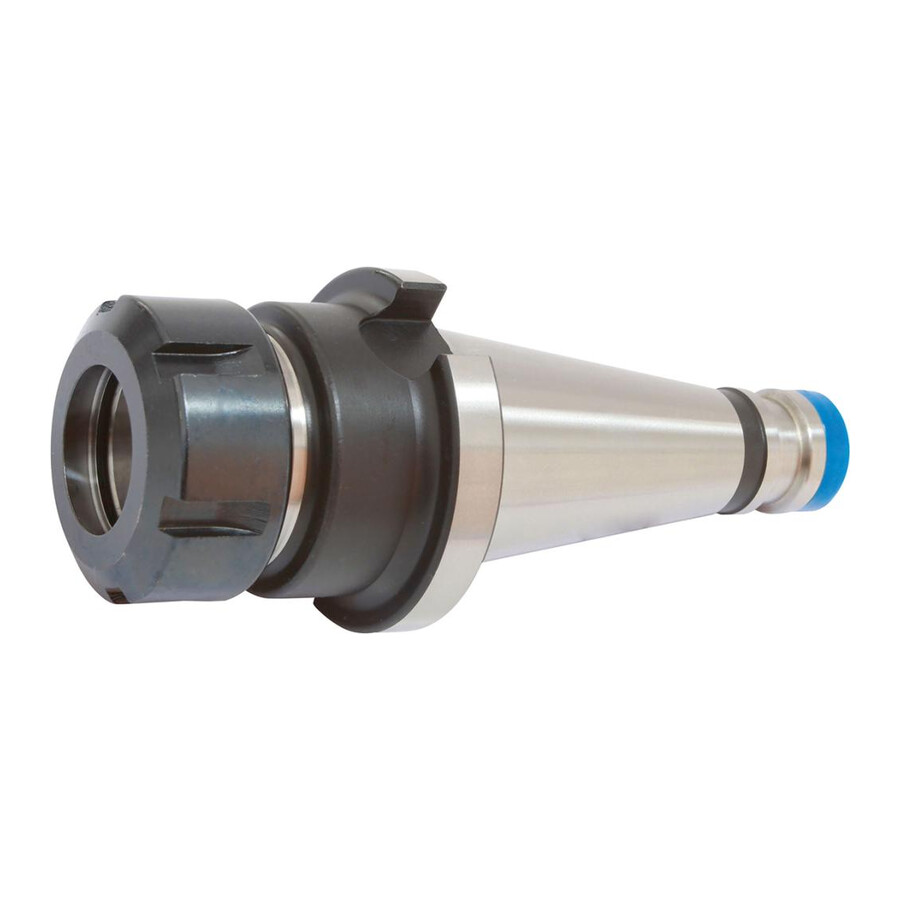

Oprawka do tulejek zaciskowych SK40 ER40 3-26 mm Fortis

Oprawka do tulejek zaciskowych SK40 ER40 3–26 mm Fortis

Precyzyjna oprawka do tulejek zaciskowych ER przeznaczona do mocowania narzędzi z chwytem cylindrycznym w tulejkach ER40 na stożku SK40. Sprawdza się w centrach obróbczych i wiertarkach, gdzie wymagane jest stabilne mocowanie i powtarzalna dokładność obróbki.

Cechy i korzyści

• Stożek SK40 zgodny z DIN 2080 kształt A – kompatybilność z szeroką gamą obrabiarek wyposażonych w ten typ wrzeciona, bez potrzeby dodatkowych adapterów.
• Wykonanie ze stopowej stali do nawęglania – zwiększona trwałość gniazd i powierzchni roboczych, co ogranicza zużycie oprawki przy intensywnej eksploatacji.
• Twardość po hartowaniu 58 ± 2 HRC – odporność na odkształcenia i zużycie, co przekłada się na stabilność mocowania i mniejsze ryzyko bicia narzędzia.
• Tolerancja kąta stożka AT3 i Ra < 1 µm – wysoka dokładność powierzchni stożka poprawia centryczność mocowania i jakość obróbki detali.
• Bicie promieniowe 0,01 mm – ograniczenie wahań promieniowych pozwala na obróbkę z większymi prędkościami i lepszą jakością powierzchni.
• Klasa wyważenia G 6,3 dla 15000 min-1 – możliwość pracy przy podwyższonych obrotach bez nadmiernych drgań, co zwiększa trwałość wrzeciona i narzędzi.

Zastosowanie

Oprawka przeznaczona jest do mocowania narzędzi skrawających i wiertarskich z chwytem cylindrycznym w tulejkach zaciskowych ER40 według DIN 6499. Stosowana w frezarkach, centrach obróbczych i wiertarkach ze stożkiem SK40, w działach utrzymania ruchu, narzędziowniach, zakładach obróbki metalu i warsztatach mechanicznych, gdzie liczy się powtarzalna dokładność oraz stabilność mocowania narzędzia.

Specyfikacja techniczna

• Typ oprawki: oprawka do tulejek zaciskowych ER
• Norma stożka: DIN 2080 kształt A
• Materiał: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,5 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
• Stożek: SK 40
• Stożek – norma: DIN 254
• Tolerancja kąta stożka: AT3
• Dokładność powierzchni stożka: Ra < 1 µm
• Bicie promieniowe: 0,01 mm
• Klasa wyważenia: G 6,3 dla 15000 min-1
• Pasujące tuleje: ER40
• Zakres mocowania: 3–26 mm
• Długość wysięgu: 80 mm
• Średnica nakrętki: 63 mm
• Dostawa: oprawka do tulejek zaciskowych z nakrętką mocującą
