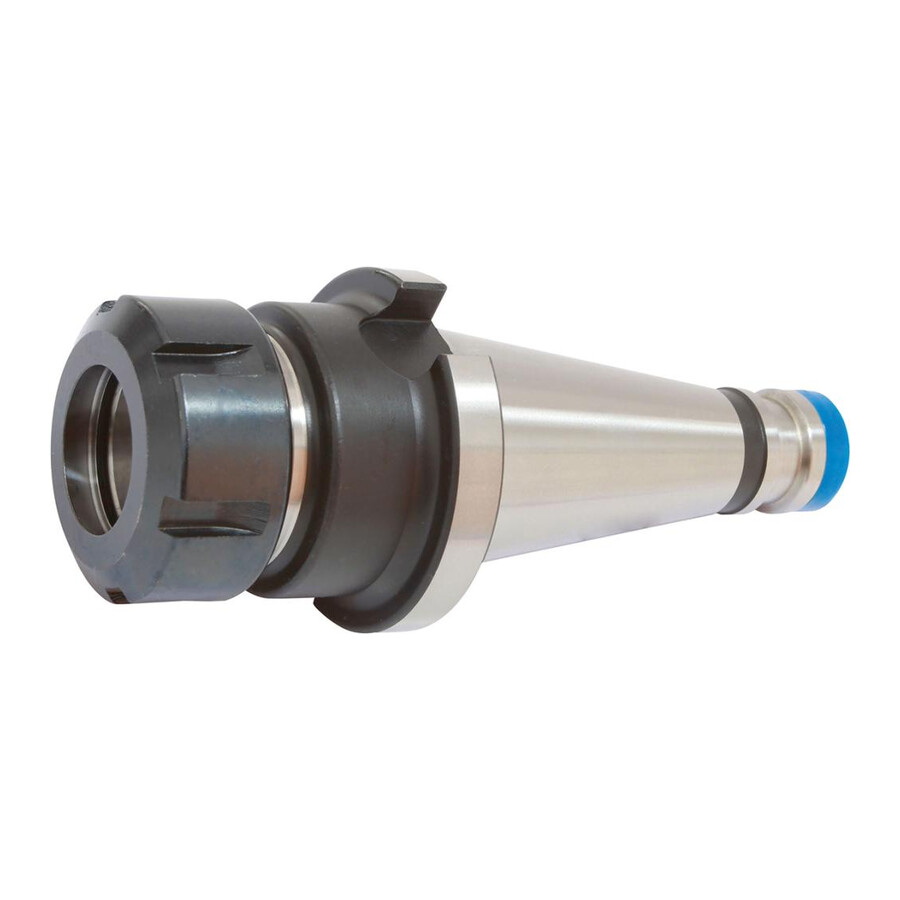

Oprawka do tulejek zaciskowych SK50 ER40 3-26 mm Fortis

Oprawka do tulejek zaciskowych SK50 ER40 3–26 mm Fortis

Precyzyjna oprawka do tulejek zaciskowych ER przeznaczona do mocowania narzędzi z chwytem cylindrycznym w tulejkach według DIN 6499. Rozwiązanie dedykowane dla użytkowników oczekujących powtarzalności obróbki, stabilnego mocowania i wysokiej dokładności bicia w warunkach produkcyjnych.

Cechy i korzyści

• Stożek SK 50 DIN 2080 kształt A – kompatybilność z szeroką gamą wrzecion maszynowych, co ułatwia integrację z istniejącym parkiem obrabiarkowym.
• Tuleje zaciskowe ER40 – możliwość mocowania różnych średnic chwytu w jednym typie oprawki, co redukuje liczbę potrzebnych uchwytów i upraszcza logistykę narzędzi.
• Zakres mocowania 3–26 mm – elastyczne dopasowanie do wielu średnic narzędzi cylindrycznych, od wierteł po frezy, ograniczające konieczność stosowania dodatkowych uchwytów.
• Twardość po hartowaniu 58 ± 2 HRC – zwiększona odporność na zużycie powierzchni roboczych, co przekłada się na dłuższą żywotność i stabilne parametry mocowania.
• Bicie promieniowe 0,01 mm – ograniczenie drgań narzędzia i poprawa jakości obróbki, szczególnie przy wymagających operacjach i wyższych prędkościach skrawania.
• Klasa wyważenia G 6,3 dla 15000 min⁻¹ – możliwość stosowania w procesach o podwyższonych obrotach, co pomaga zwiększać wydajność produkcji przy zachowaniu kultury pracy maszyny.

Zastosowanie

Oprawka znajduje zastosowanie w centrach obróbczych i frezarkach wyposażonych w stożek SK 50, przy mocowaniu narzędzi z chwytem cylindrycznym w tulejkach ER40. Sprawdza się w operacjach wiercenia, rozwiercania, frezowania i innych procesach skrawania, w zakładach obróbki metalu, narzędziowniach, działach utrzymania ruchu oraz w produkcji seryjnej i jednostkowej, gdzie wymagana jest powtarzalna dokładność i stabilność mocowania.

Specyfikacja techniczna

• Rodzaj oprawki: oprawka do tulejek zaciskowych ER
• Norma stożka: DIN 2080 kształt A
• Materiał korpusu: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,5 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
• Stożek: DIN 254
• Tolerancja kąta stożka: AT3
• Dokładność powierzchni stożka: Ra < 1 µm
• Bicie promieniowe: 0,01 mm
• Klasa wyważenia: G 6,3 dla 15000 min⁻¹
• Pasujące tuleje: ER40
• Zakres mocowania: 3–26 mm
• Stożek wrzeciona: SK 50
• Długość wysięgu: 63 mm
• Średnica nakrętki: 63 mm
• Dostawa: oprawka do tulejek zaciskowych z nakrętką mocującą
