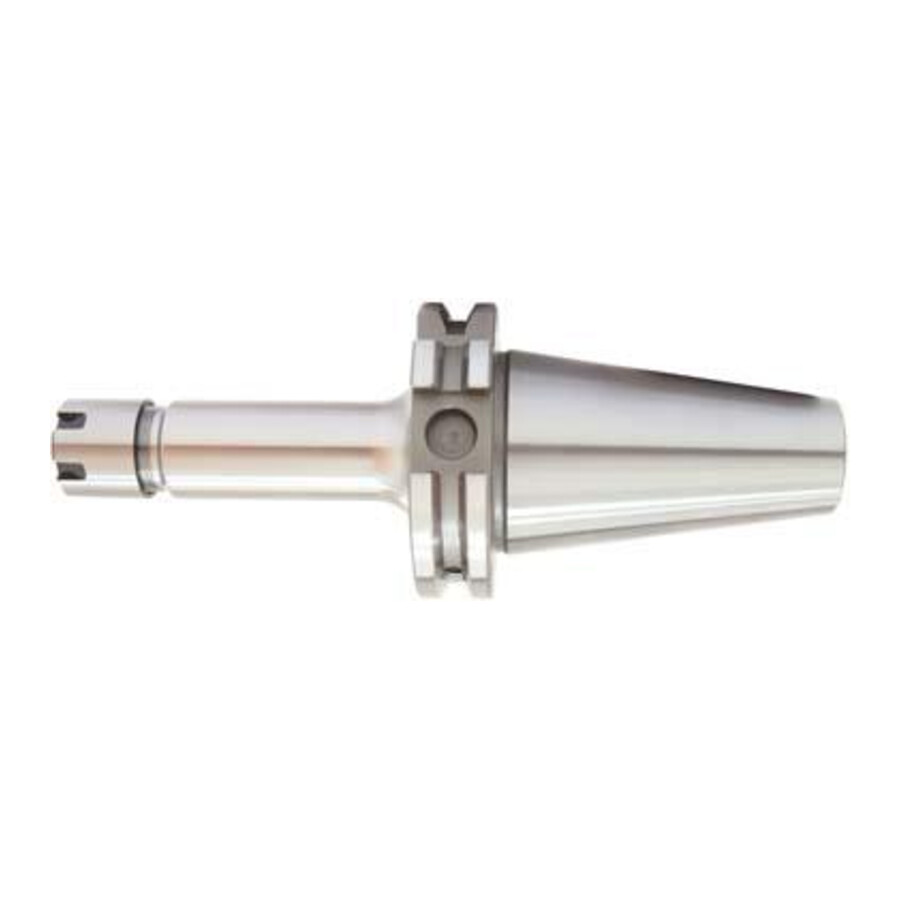

Oprawka do tulejek zaciskowych mini BT40 ER25 wysięg 100 mm Fortis

Oprawka do tulejek zaciskowych mini ER25 JISB6339ADB A100 BT40 Fortis

Precyzyjna miniaturowa oprawka do tulejek zaciskowych ER przeznaczona do mocowania narzędzi z chwytem cylindrycznym w systemie BT40. Rozwiązanie dla producentów, warsztatów narzędziowych i działów utrzymania ruchu wymagających stabilnego mocowania przy obróbce skrawaniem.

Cechy i korzyści

• Wykonanie wg ISO 7388-2 (JIS B 6339 MAS/BT), kształt AD/B – pełna kompatybilność z uchwytami BT40 w centrach obróbczych, co upraszcza standaryzację oprzyrządowania.
• Stożek DIN 254 z tolerancją kąta AT3 – pewne i powtarzalne osadzenie w wrzecionie, co ogranicza błędy pozycjonowania i poprawia jakość obróbki.
• Kanał chłodzący – umożliwia doprowadzenie chłodziwa przez oprawkę, co wspiera odprowadzanie ciepła i zwiększa trwałość narzędzia skrawającego.
• Hartowana stal stopowa do nawęglania – wysoka twardość 58 ± 2 HRC oraz wytrzymałość rdzenia ok. 950 N/mm² zapewniają odporność na zużycie w intensywnych warunkach produkcyjnych.
• Wysoka dokładność wykonania – chropowatość powierzchni stożka Ra <1 µm i bicie promieniowe <0,01 mm przekładają się na stabilny bieg narzędzia i lepszą jakość powierzchni obrabianej.
• Wyważenie G 6,3 dla 15000 min-1 – umożliwia pracę przy podwyższonych prędkościach obrotowych, ograniczając drgania i obciążenia wrzeciona.

Zastosowanie

Oprawka przeznaczona jest do mocowania narzędzi z chwytem cylindrycznym w tulejkach zaciskowych ER zgodnych z DIN 6499 w rozmiarze ER25. Stosowana w centrach obróbczych i frezarkach z wrzecionem BT40 w zakładach obróbki skrawaniem, narzędziowniach, produkcji mało- i wielkoseryjnej oraz w działach utrzymania ruchu do prac frezarskich, wiercenia i rozwiercania, wszędzie tam, gdzie wymagana jest precyzyjna i stabilna oprawka mini.

Specyfikacja techniczna

• Rozmiar: ER25
• Zakres mocowania [mm]: 0,5–16
• Stożek: BT 40
• Długość wysięgu [mm]: 100
• Średnica nakrętki [mm]: 35
• Norma wykonania: ISO 7388-2 (JIS B 6339 MAS/BT), kształt AD/B
• Stożek wg: DIN 254
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,5 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
• Dokładność powierzchni stożka: Ra <1 µm
• Bicie promieniowe: <0,01 mm
• Klasa wyważenia: G 6,3 dla 15000 min-1
• Rodzaj oprawki: do tulejek zaciskowych ER mini
• Kanał chłodzący: tak
• Materiał: stopowa stal do nawęglania

Zawartość zestawu

• Oprawka do tulejek zaciskowych mini ER
• Nakrętka mocująca
