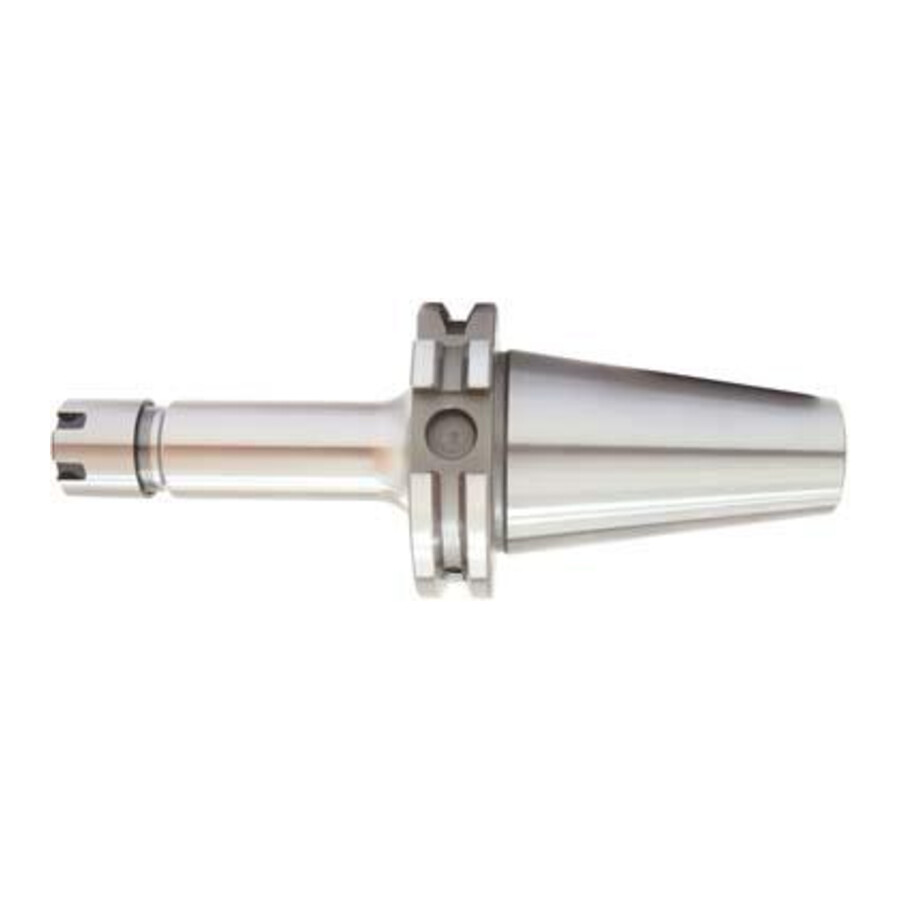

Oprawka do tulejek zaciskowych mini ER BT40 długość wysięgu 70 mm ER25 Fortis

Oprawka do tulejek zaciskowych mini BT40 ER25 krótka 70 mm Fortis

Precyzyjna oprawka do tulejek typu ER Mini przeznaczona do mocowania narzędzi z chwytem cylindrycznym w tulejkach zaciskowych, zgodnych z wymaganiami obrabiarek ze stożkiem BT40. Rozwiązanie dla zakładów obróbki skrawaniem, którym zależy na sztywności układu, niskim biciu oraz stabilnych parametrach przy wysokich prędkościach.

Cechy i korzyści

• Standard ISO 7388-2 (JIS B 6339 MAS/BT), kształt AD/B – pełna kompatybilność ze wrzecionami BT40 według powszechnie stosowanych norm, co ułatwia dobór i wymianę oprawek w parku maszynowym.
• Kanał chłodzący – umożliwia doprowadzenie chłodziwa do strefy skrawania, co wspiera stabilność procesu i wydłuża trwałość narzędzia.
• Twardość po hartowaniu 58 ± 2 HRC – zwiększona odporność na zużycie gniazda stożkowego oraz powierzchni roboczych, co przekłada się na dłuższy czas eksploatacji bez utraty dokładności.
• Bicie promieniowe <0,01 mm – wysoka precyzja mocowania narzędzia, ograniczenie drgań i poprawa jakości powierzchni obrabianej.
• Klasa wyważenia G 6,3 dla 15000 min-1 – możliwość pracy przy podwyższonych prędkościach obrotowych bez nadmiernych obciążeń wrzeciona.
• Dostawa z nakrętką mocującą – gotowy do użycia komplet, co skraca czas przygotowania narzędzia do pracy i ułatwia logistykę narzędziową.

Zastosowanie

Oprawka przeznaczona do mocowania w tulejkach zaciskowych według DIN 6499 (ER) narzędzi z prostym chwytem, takich jak wiertła, frezy, rozwiertaki czy pogłębiacze, w centrach obróbczych i frezarkach ze stożkiem BT40. Sprawdza się w produkcji seryjnej i jednostkowej w zakładach obróbki metali, narzędziowniach oraz działach utrzymania ruchu, gdzie wymagane jest stabilne mocowanie i powtarzalna dokładność obróbki.

Specyfikacja techniczna

• Standard stożka: ISO 7388-2 (JIS B 6339 MAS/BT), kształt AD/B
• Stożek: BT 40
• Rodzaj oprawki: do tulejek zaciskowych ER Mini
• Rozmiar tulejki: ER25
• Zakres mocowania [mm]: 0,5–16
• Długość wysięgu [mm]: 70
• Średnica nakrętki [mm]: 35
• Kanał chłodzący: tak
• Materiał korpusu: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC, minimalna głębokość hartowania 0,5 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
• Stożek czołowy: DIN 254
• Tolerancja kąta stożka: AT3
• Dokładność powierzchni stożka: Ra <1 µm
• Bicie promieniowe: <0,01 mm
• Klasa wyważenia: G 6,3 dla 15000 min-1
• Przeznaczenie: do tulejek zaciskowych według DIN 6499 (ER)

Zawartość zestawu

• Oprawka do tulejek zaciskowych mini BT40 ER25
• Nakrętka mocująca
