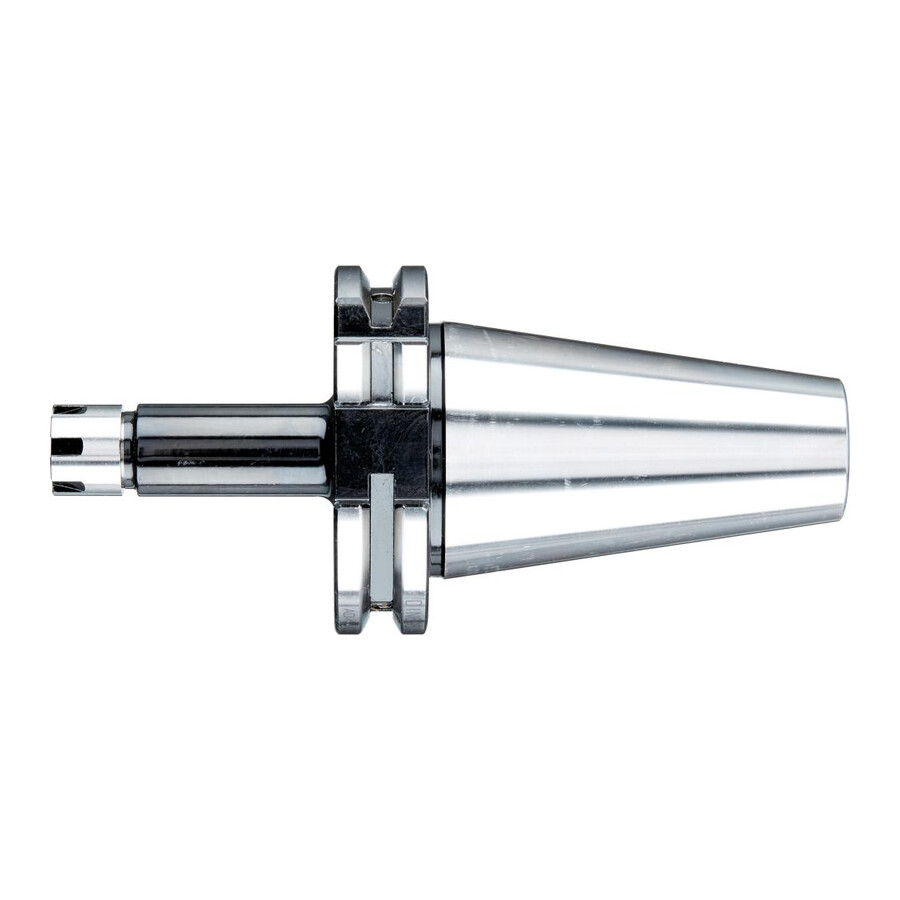

Oprawka do tulejek zaciskowych mini SK40 ER25 długość wysięgu 100 mm Fortis

Oprawka do tulejek zaciskowych SK40 miniaturowa ER25M A100 0,5–16 mm Fortis

Precyzyjna oprawka do tulejek zaciskowych typu ER w wersji miniaturowej, przeznaczona do mocowania narzędzi z chwytem cylindrycznym w tulejkach ER25. Sprawdza się w zastosowaniach przemysłowych i warsztatowych, gdzie wymagana jest wysoka dokładność obróbki i stabilne mocowanie narzędzia.

Cechy i korzyści

• Wersja miniaturowa – zmniejszone gabaryty ułatwiają obróbkę w miejscach o ograniczonej przestrzeni i poprawiają dostęp do detalu.
• Stożek SK 40 – kompatybilność z popularnymi wrzecionami obrabiarek pozwala na łatwą integrację z istniejącym parkiem maszynowym.
• Zakres mocowania 0,5–16 mm – możliwość zacisku szerokiego zakresu średnic narzędzi ogranicza liczbę potrzebnych oprawek i redukuje koszty wyposażenia.
• Kanał chłodzący – doprowadzenie chłodziwa bezpośrednio do strefy skrawania zwiększa trwałość narzędzia i poprawia jakość powierzchni obrabianej.
• Wysoka dokładność geometryczna – tolerancja kąta stożka AT3, bicie promieniowe 0,01 mm i chropowatość Ra <1 µm wspierają stabilny proces obróbki i redukują odrzuty.
• Dostarczana z nakrętką mocującą – komplet gotowy do pracy skraca czas przygotowania obrabiarki i upraszcza montaż tulejek zaciskowych ER25.

Zastosowanie

Oprawka przeznaczona jest do mocowania narzędzi z chwytem cylindrycznym w tulejkach zaciskowych ER25 zgodnych z DIN 6499. Stosowana w frezarkach, centrach obróbczych i innych obrabiarkach ze stożkiem SK40 w operacjach wiercenia, frezowania i rozwiercania, szczególnie tam, gdzie wymagana jest kompaktowa oprawka miniaturowa oraz możliwość doprowadzenia chłodziwa przez oprawkę.

Specyfikacja techniczna

• Pasujące tuleje: ER25
• Wersja: miniaturowa
• Zakres mocowania: 0,5–16 mm
• Stożek: SK 40
• Długość wysięgu: 100 mm
• Średnica nakrętki: 35 mm
• Norma stożka narzędziowego: ISO 7388-1 (DIN 69871), kształt AD/B
• Stożek: DIN 254
• Tolerancja kąta stożka: AT3
• Dokładność powierzchni stożka: Ra <1 µm
• Bicie promieniowe: 0,01 mm
• Klasa wyważania: G 6,3 przy 15000 min⁻¹
• Materiał: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,5 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
• Wyposażenie: kanał chłodzący
• Dostawa: oprawka do tulejek zaciskowych z nakrętką mocującą
