Oprawka do tulejek zaciskowych mini SK40 ER25 długość wysięgu 70 mm Fortis

Oprawka do tulejek zaciskowych SK40 ER25 miniaturowa 0,5–16 mm Fortis

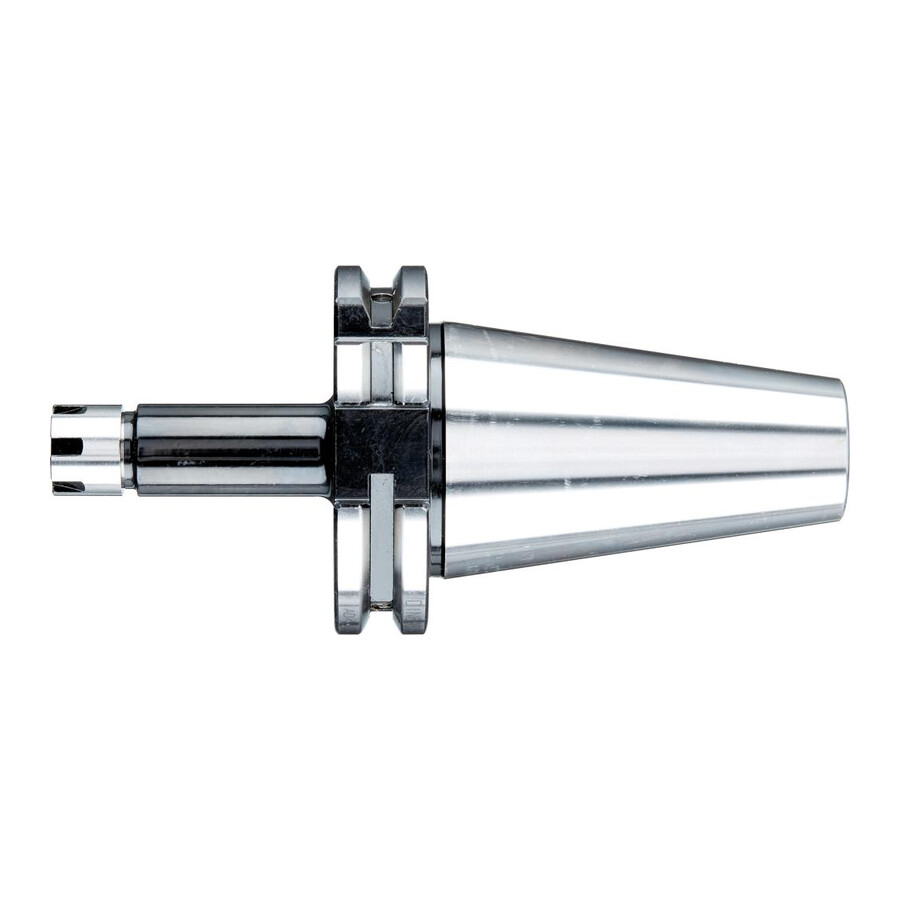

Precyzyjna oprawka do tulejek zaciskowych typu ER w wersji miniaturowej, przeznaczona do mocowania narzędzi z chwytem cylindrycznym w tulejkach ER25. Sprawdza się w centrach obróbczych i obrabiarkach wykorzystujących stożek SK40, gdzie wymagane są niewielkie gabaryty oprawki oraz stabilne mocowanie narzędzia.

Cechy i korzyści

• Wersja miniaturowa – kompaktowa budowa ułatwia obróbkę w ograniczonej przestrzeni oraz przy małych odstępach między detalami.
• Stożek narzędziowy SK40 – kompatybilność z popularnymi obrabiarkami wyposażonymi w wrzeciono na oprawki SK40, co upraszcza integrację z istniejącym parkiem maszynowym.
• Pasujące tuleje ER25 – szeroki zakres mocowania 0,5–16 mm umożliwia użycie wielu średnic narzędzi skrawających w jednej oprawce, redukując liczbę potrzebnych uchwytów.
• Kanał chłodzący – umożliwia doprowadzenie chłodziwa do narzędzia, co poprawia warunki skrawania i może wydłużyć trwałość ostrza.
• Wysoka dokładność wykonania – tolerancja kąta stożka AT3, bicie promieniowe 0,01 mm oraz chropowatość powierzchni stożka Ra < 1 µm sprzyjają uzyskaniu stabilnych warunków obróbki i powtarzalnej jakości detali.
• Wyważenie G 6,3 przy 15000 min⁻¹ – pozwala na bezpieczną pracę przy podanych prędkościach obrotowych, ograniczając drgania narzędzia.

Zastosowanie

Oprawka przeznaczona jest do mocowania narzędzi z chwytem cylindrycznym w tulejkach zaciskowych ER25 zgodnych z DIN 6499, w obrabiarkach wykorzystujących stożek SK40 według ISO 7388-1 (DIN 69871), kształt AD/B. Sprawdzi się w obróbce skrawaniem w zakładach produkcyjnych, narzędziowniach i warsztatach mechanicznych, w szczególności tam, gdzie wymagane są kompaktowe uchwyty narzędziowe, stabilne mocowanie oraz możliwość doprowadzenia chłodziwa.

Specyfikacja techniczna

• Norma: ISO 7388-1 (DIN 69871), kształt AD/B
• Kanał chłodzący: tak
• Materiał: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,5 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
• Stożek: DIN 254
• Tolerancja kąta stożka: AT3
• Dokładność powierzchni stożka: Ra < 1 µm
• Bicie promieniowe: 0,01 mm
• Klasa wyważania: G 6,3 przy 15000 min⁻¹
• Typ tulei: ER25
• Wersja: miniaturowa
• Zakres mocowania: 0,5–16 mm
• Stożek wrzeciona: SK 40
• Długość wysięgu: 70 mm
• Średnica nakrętki: 35 mm

Zawartość zestawu

• Oprawka do tulejek zaciskowych ER mini
• Nakrętka mocująca
