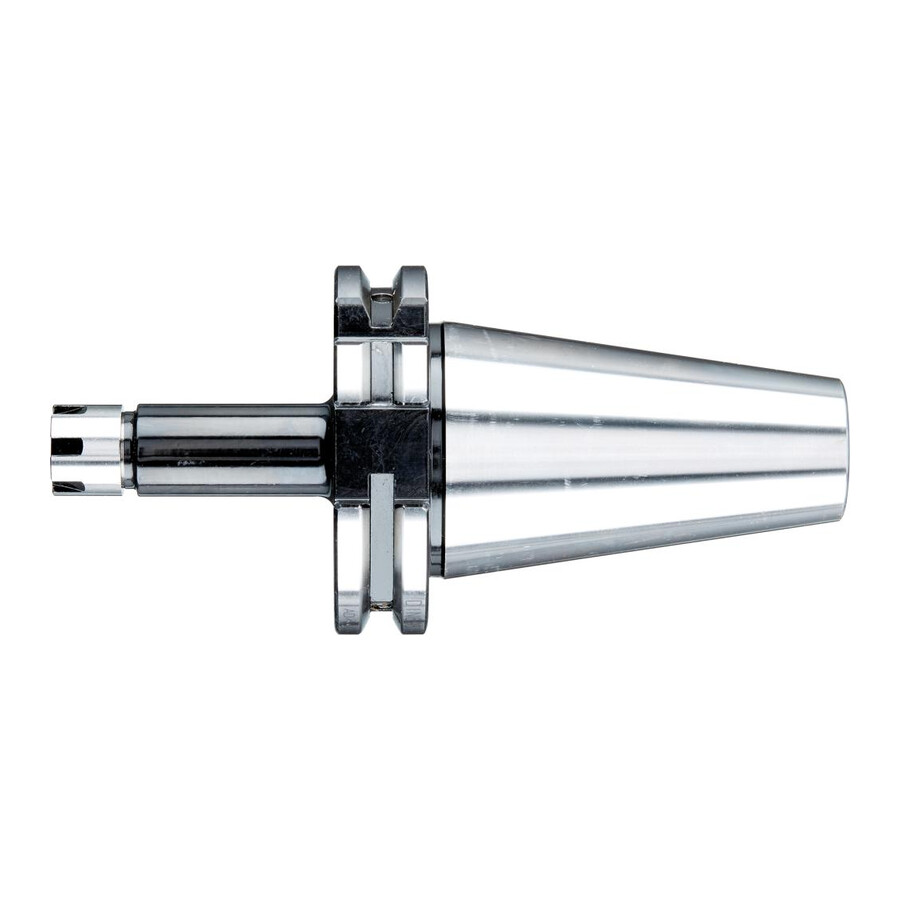

Oprawka do tulejek zaciskowych mini SK40 długość wysięgu 70mm ER16 Fortis

Oprawka do tulejek zaciskowych SK40 miniaturowa ER16 FORTIS

Precyzyjna oprawka do tulejek zaciskowych typu ER przeznaczona do mocowania narzędzi z chwytem cylindrycznym w tulejkach ER16. Rozwiązanie dedykowane dla operatorów centrów obróbczych, technologów oraz działów utrzymania ruchu, wymagających stabilnego i powtarzalnego mocowania w systemie SK40.

Cechy i korzyści

• Wykonanie według ISO 7388-1 (DIN 69871), kształt AD/B – kompatybilność z obrabiarkami przystosowanymi do standardu SK40, co ułatwia integrację z istniejącym parkiem maszynowym.
• Stożek SK40 z tolerancją kąta AT3 – pewne osadzenie w wrzecionie i stabilne prowadzenie narzędzia, co przekłada się na lepszą jakość obróbki.
• Kanał chłodzący – możliwość doprowadzenia chłodziwa bezpośrednio do strefy skrawania, co sprzyja wydłużeniu trwałości narzędzia oraz poprawie warunków obróbki.
• Dokładność powierzchni stożka Ra <1 µm – wysoka powtarzalność mocowania oraz zmniejszone ryzyko drgań podczas pracy.
• Bicie promieniowe 0,01 mm – zapewnia precyzyjne prowadzenie narzędzi, co ma znaczenie przy wierceniu i frezowaniu wymagającym dokładności.
• Klasa wyważania G 6,3 przy 15000 min-1 – umożliwia stosowanie oprawki przy podwyższonych prędkościach obrotowych bez nadmiernych obciążeń wrzeciona.
• Zakres mocowania 0,5–10 mm w systemie ER16 – elastyczność przy doborze średnic narzędzi, co ogranicza konieczność zakupu wielu różnych uchwytów.
• Wersja miniaturowa – kompaktowa budowa ułatwia pracę w ograniczonych przestrzeniach obróbkowych i przy drobnych narzędziach.

Zastosowanie

Oprawka znajduje zastosowanie w centrach obróbczych i frezarkach ze stożkiem SK40 przy operacjach wiercenia, rozwiercania i lekkiego frezowania narzędziami z chwytem cylindrycznym. Przeznaczona jest do pracy z tulejkami zaciskowymi ER16 według DIN 6499 w produkcji seryjnej, warsztatach narzędziowych, działach utrzymania ruchu oraz w precyzyjnej obróbce części, gdzie wymagane jest małe bicie i stabilne mocowanie przy średnicach w zakresie 0,5–10 mm.

Specyfikacja techniczna

• Standard wykonania: ISO 7388-1 (DIN 69871), kształt AD/B
• Pasujące tulejki zaciskowe: ER16
• Wersja: miniaturowa
• Zakres mocowania: 0,5–10 mm
• Stożek: SK 40
• Długość wysięgu: 70 mm
• Średnica nakrętki: 22 mm
• Materiał korpusu: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC, minimalna głębokość hartowania 0,5 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
• Stożek: DIN 254
• Tolerancja kąta stożka: AT3
• Dokładność powierzchni stożka: Ra <1 µm
• Bicie promieniowe: 0,01 mm
• Klasa wyważania: G 6,3 przy 15000 min-1
• Przeznaczenie: do mocowania narzędzi z chwytem cylindrycznym w tulejkach zaciskowych według DIN 6499 (ER)
• Dostawa: oprawka do tulejek zaciskowych z nakrętką mocującą

Zawartość zestawu

• Oprawka do tulejek zaciskowych SK40 ER16 miniaturowa
• Nakrętka mocująca do tulejek ER16
