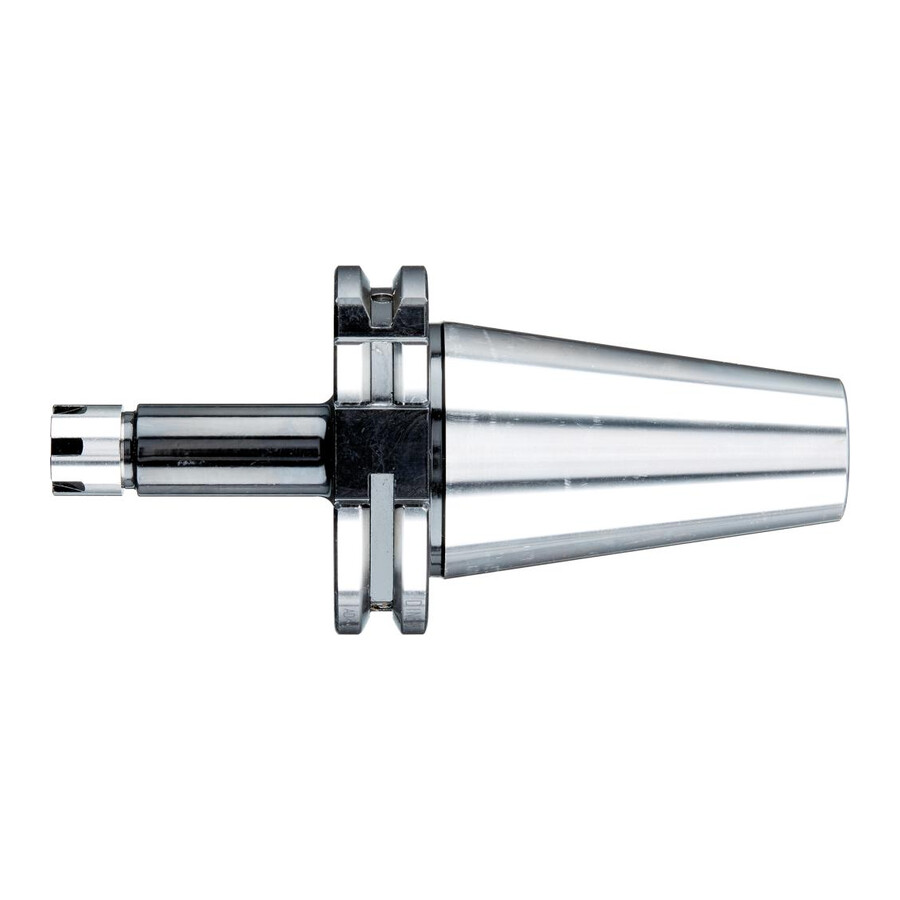

Oprawka do tulejek zaciskowych miniaturowa SK40 ER11 długość wysięgu 100mm Fortis

Oprawka do tulejek zaciskowych SK40 miniaturowa ER11 0,5–7 mm Fortis

Precyzyjna oprawka do tulejek zaciskowych typu ER mini przeznaczona do mocowania narzędzi z chwytem cylindrycznym w tulejkach ER11. Sprawdza się w obróbce wymagającej dokładnego prowadzenia narzędzia, stabilnego mocowania i pracy przy podwyższonych prędkościach obrotowych.

Cechy i korzyści

• Stożek SK40 – kompatybilność z typowymi wrzecionami obrabiarek, ułatwia integrację z istniejącym parkiem maszynowym.
• Wersja miniaturowa ER11 – możliwość mocowania narzędzi o małych średnicach, co pozwala na precyzyjną obróbkę detali i gniazd.
• Zakres mocowania 0,5–7 mm – elastyczne dopasowanie do szerokiej gamy narzędzi cylindrycznych, ogranicza liczbę potrzebnych uchwytów.
• Kanał chłodzący – umożliwia efektywne doprowadzenie chłodziwa, co wydłuża trwałość narzędzia skrawającego i poprawia jakość powierzchni.
• Twardość po hartowaniu 58 ± 2 HRC – wysoka odporność na zużycie stożka i powierzchni roboczych, co przekłada się na stabilność wymiarową w długim okresie eksploatacji.
• Bicie promieniowe 0,01 mm – zapewnia dokładne prowadzenie narzędzia i redukcję drgań, co sprzyja uzyskaniu lepszej dokładności wymiarowej i chropowatości obrabianej powierzchni.

Zastosowanie

Uchwyt narzędziowy przeznaczony do obrabiarek wyposażonych w stożek SK40, do mocowania wiertła, frezy i inne narzędzia z chwytem cylindrycznym w tulejkach zaciskowych ER11. Stosowany w precyzyjnej obróbce skrawaniem, przy obróbce detali o małych wymiarach i wszędzie tam, gdzie wymagane jest dokładne centrowanie narzędzia oraz możliwość doprowadzania chłodziwa przez oprawkę.

Specyfikacja techniczna

• Pasujące tuleje: ER11
• Wersja: miniaturowa
• Zakres mocowania: 0,5–7 mm
• Stożek: SK 40
• Długość wysięgu: 100 mm
• Średnica nakrętki: 16 mm
• Norma: ISO 7388-1 (DIN 69871), kształt AD/B
• Stożek wg: DIN 254
• Tolerancja kąta stożka: AT3
• Dokładność powierzchni stożka: Ra < 1 µm
• Bicie promieniowe: 0,01 mm
• Klasa wyważania: G 6,3 przy 15000 min⁻¹
• Materiał: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,5 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
• Przeznaczenie: do mocowania narzędzi z chwytem cylindrycznym w tulejkach zaciskowych według DIN 6499 (ER)

Zawartość zestawu

• Oprawka do tulejek zaciskowych SK40 ER11 mini
• Nakrętka mocująca
