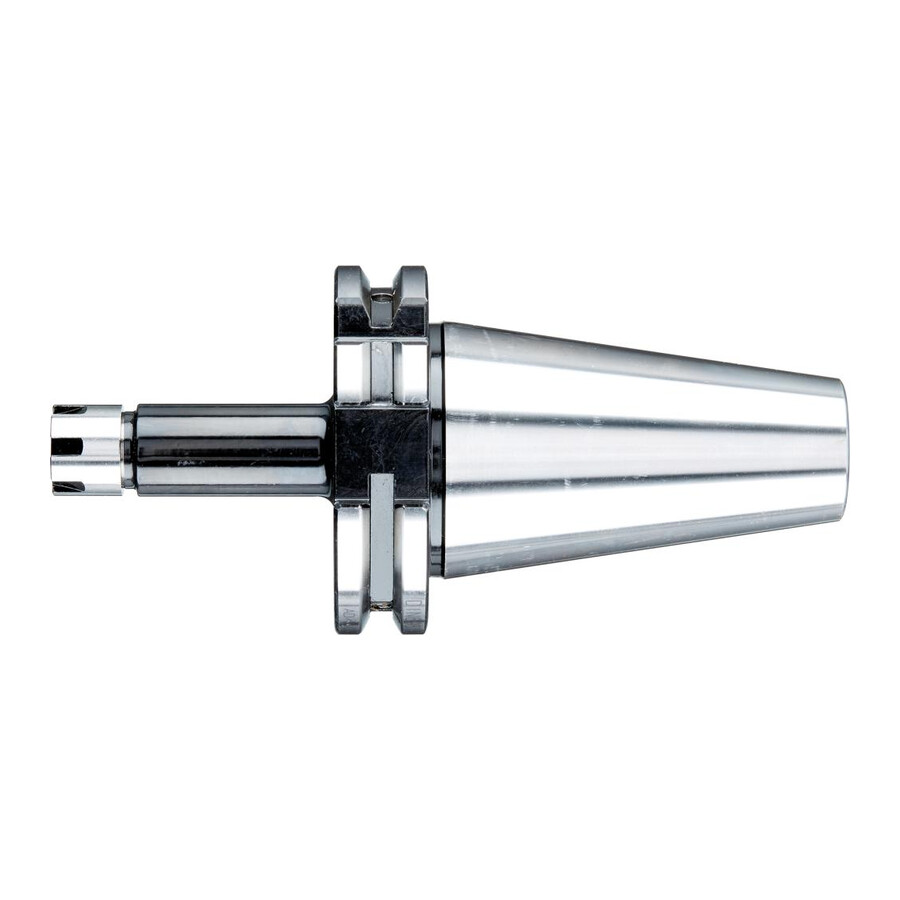

Oprawka do tulejek zaciskowych miniaturowa SK40 ER16 długość wysięgu 100 mm Fortis

Oprawka do tulejek zaciskowych SK40 miniaturowa ER16 0,5–10 mm Fortis

Precyzyjna oprawka do tulejek zaciskowych typu ER Mini przeznaczona do mocowania narzędzi z chwytem cylindrycznym w tulejach ER16. Rozwiązanie dedykowane dla obróbki skrawaniem, gdzie kluczowe są stabilność, dokładność bicia oraz możliwość pracy przy wysokich prędkościach obrotowych.

Cechy i korzyści

• Wersja miniaturowa – umożliwia obróbkę w ograniczonych przestrzeniach oraz lepszy dostęp narzędzia do trudno dostępnych detali.
• Stożek SK 40 – kompatybilność z popularnymi wrzecionami obrabiarek, co ułatwia standaryzację uchwytów w parku maszynowym.
• Kanał chłodzący – wspiera skuteczne odprowadzanie ciepła z obszaru skrawania, co przekłada się na dłuższą trwałość narzędzia i stabilność procesu.
• Bicie promieniowe 0,01 mm – zapewnia wysoką powtarzalność i precyzję obróbki, ograniczając ryzyko powstawania błędów wymiarowych.
• Klasa wyważania G 6,3 przy 15000 min⁻¹ – pozwala na bezpieczną pracę przy podwyższonych prędkościach, zmniejszając drgania i obciążenia wrzeciona.
• Oprawka zgodna z DIN 6499 (ER) – możliwość stosowania standardowych tulejek zaciskowych ER16, co obniża koszty eksploatacyjne i upraszcza gospodarkę narzędziową.

Zastosowanie

Uchwyt znajduje zastosowanie w centrach obróbczych i frezarkach z wrzecionem SK 40 do mocowania narzędzi z chwytem cylindrycznym w tulejkach zaciskowych ER16. Sprawdza się w precyzyjnych operacjach wiercenia, frezowania i rozwiercania w obróbce metali oraz innych materiałów, szczególnie tam, gdzie wymagany jest smukły, miniaturowy uchwyt z kanałem chłodzącym i kontrolowanym biciem promieniowym.

Specyfikacja techniczna

• Pasujące tuleje: ER16
• Wersja: miniaturowa
• Zakres mocowania [mm]: 0,5–10
• Stożek: SK 40
• Długość wysięgu [mm]: 100
• Średnica nakrętki [mm]: 22
• Norma oprawki: ISO 7388-1 (DIN 69871), kształt AD/B
• Stożek: DIN 254
• Tolerancja kąta stożka: AT3
• Dokładność powierzchni stożka: Ra < 1 µm
• Bicie promieniowe: 0,01 mm
• Klasa wyważania: G 6,3 przy 15000 min⁻¹
• Materiał: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,5 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
• Wykonanie: z kanałem chłodzącym
• Przeznaczenie: do mocowania narzędzi z chwytem cylindrycznym w tulejkach zaciskowych według DIN 6499 (ER)
• Dostawa: oprawka do tulejek zaciskowych z nakrętką mocującą

Zawartość zestawu

• Oprawka do tulejek zaciskowych ER Mini
• Nakrętka mocująca
