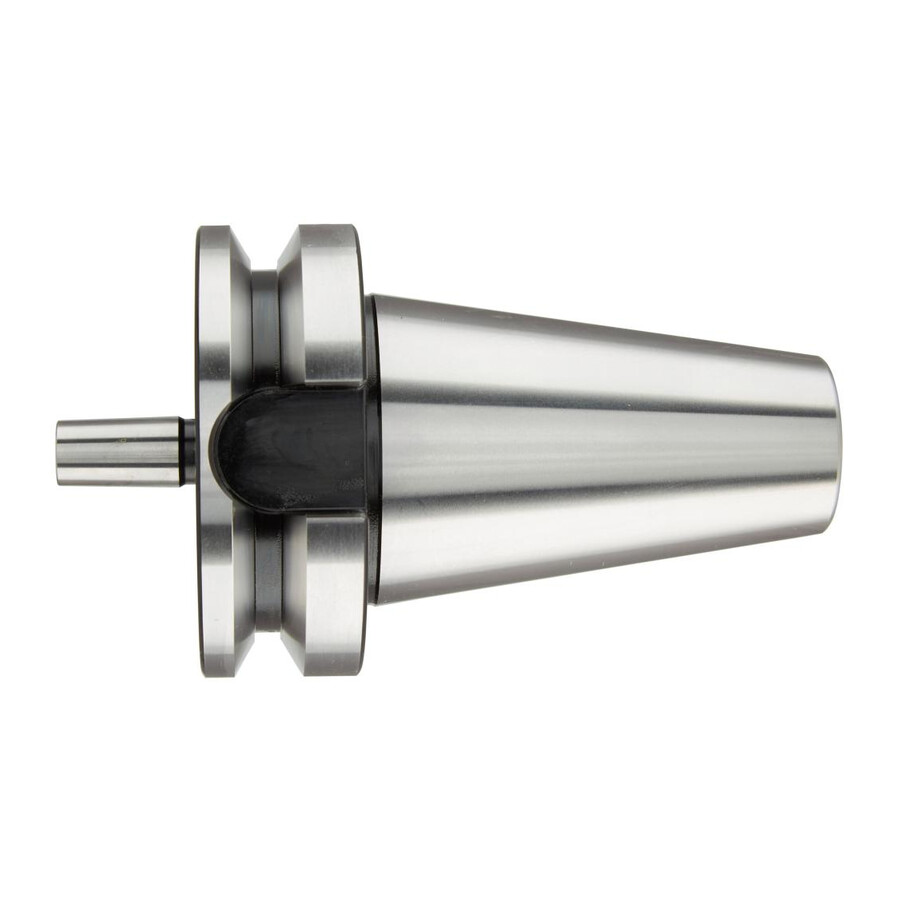

Oprawka do uchwytu wiertarskiego ISO 7388-2 BT40-B16 Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Mocowanie uchwytu wiertarskiego BT40-B16 25 mm Fortis
Osprzęt przeznaczony do mocowania uchwytu wiertarskiego w obrabiarkach wyposażonych w stożek BT, stosowany w procesach wiercenia i obróbki skrawaniem. Rozwiązanie adresowane do narzędziowni, działów utrzymania ruchu oraz zakładów produkcyjnych oczekujących stabilnego mocowania narzędzi wiertarskich.
Cechy i korzyści
- Standard ISO 7388-2 (JIS B 6339 MAS/BT) – kompatybilność z popularnymi centrami obróbczymi i wrzecionami stożkowymi, co ułatwia integrację z istniejącym parkiem maszynowym.
- Stożek zewnętrzny BT 40 – stabilne mocowanie w oprawie wrzeciona, co sprzyja powtarzalności procesów wiercenia.
- Stożek uchwytu wiertarskiego B16 – możliwość montażu typowych uchwytów wiertarskich z gniazdem B16, co upraszcza dobór osprzętu.
- Twardość po hartowaniu 58 ± 2 HRC – zwiększona odporność na zużycie, co ogranicza częstotliwość wymiany oprawek.
- Bicie promieniowe ≤ 0,01 mm – precyzyjne prowadzenie wiertła, co przekłada się na lepszą jakość otworów i redukcję braków.
- Klasa wyważenia G 6,3 dla 15000 min⁻¹ – praca przy podwyższonych prędkościach obrotowych, co pozwala skrócić czas cyklu obróbczego.
Zastosowanie
Oprawka przeznaczona do mocowania uchwytów wiertarskich z gniazdem B16 w obrabiarkach ze stożkiem BT40, w szczególności w centrach obróbczych i maszynach CNC. Stosowana w wierceniu oraz lekkiej obróbce skrawaniem w zakładach obróbki metalu, narzędziowniach, produkcji seryjnej i małoseryjnej, a także w działach utrzymania ruchu do realizacji prac serwisowych i remontowych.
Specyfikacja techniczna
- Standard uchwytu narzędziowego: ISO 7388-2 (JIS B 6339 MAS/BT)
- Materiał: stopowa stal do nawęglania
- Twardość po hartowaniu: 58 ± 2 HRC
- Minimalna głębokość hartowania: 0,5 mm
- Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
- Stożek: DIN 254
- Tolerancja kąta stożka: AT3
- Dokładność powierzchni stożka: Ra < 1 µm
- Bicie promieniowe: ≤ 0,01 mm
- Klasa wyważenia: G 6,3 dla 15000 min⁻¹
- Stożek uchwytu wiertarskiego: B 16
- Stożek zewnętrzny: BT 40
- A: 25 mm
Najczęściej zadawane pytania
Do jakiego typu uchwytu wiertarskiego pasuje ta oprawka BT40-B16?
Oprawka jest przeznaczona do współpracy z uchwytami wiertarskimi wyposażonymi w stożek B16.
Z jakim wrzecionem współpracuje mocowanie BT40?
Produkt współpracuje z wrzecionami przystosowanymi do stożka zewnętrznego BT 40 zgodnego z ISO 7388-2 (JIS B 6339 MAS/BT).
Jakie jest dopuszczalne bicie promieniowe tej oprawki do uchwytu wiertarskiego?
Dopuszczalne bicie promieniowe wynosi ≤ 0,01 mm.
Do jakich prędkości obrotowych jest wyważone to mocowanie uchwytu wiertarskiego?
Oprawka ma klasę wyważenia G 6,3 dla prędkości 15000 min⁻¹.
Dane techniczne
| Stożek zewnętrzny | BT 40 |
| Stożek uchwytu wiertarskiego | B 16 |
| A [mm] | 25 |
