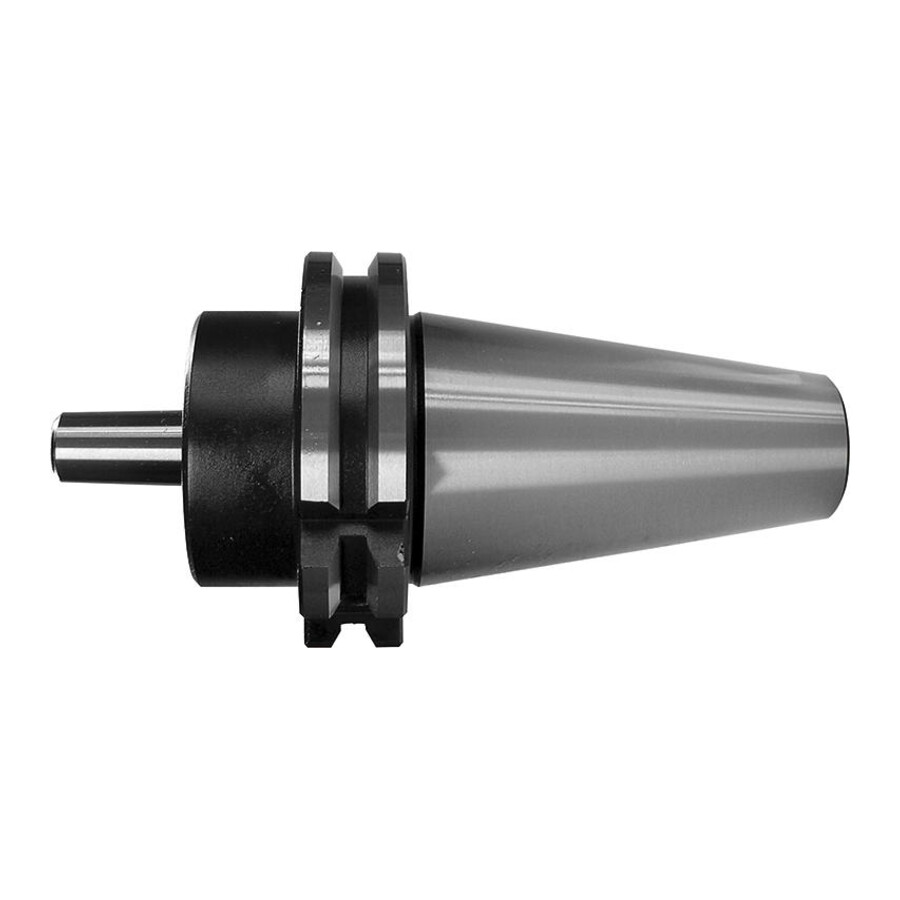

Oprawka do uchwytu wiertarskiego SK40-B16 DIN69871A Fortis

Mocowanie uchwytu wiertarskiego SK40-B16 25 mm Fortis

Specjalistyczna oprawka do uchwytu wiertarskiego przeznaczona do precyzyjnego mocowania w maszynach wyposażonych w stożek SK 40. Rozwiązanie dla narzędziowni, działów utrzymania ruchu oraz produkcji, gdzie wymagane jest stabilne i powtarzalne mocowanie wierteł i uchwytów wiertarskich typu B16.

Cechy i korzyści

• Wykonanie wg ISO 7388-1 (DIN 69871), kształt A – zapewnia kompatybilność z systemami narzędziowymi opartymi na stożku SK 40, co ułatwia integrację z istniejącym parkiem maszynowym.
• Stopowa stal do nawęglania – zwiększa odporność powierzchni roboczych na zużycie, co ogranicza konieczność częstej wymiany oprawek i obniża koszty eksploatacyjne.
• Twardość po hartowaniu 58 ± 2 HRC – gwarantuje stabilność wymiarową pod obciążeniem, co przekłada się na powtarzalność obróbki i mniejsze ryzyko drgań.
• Bicie promieniowe ≤ 0,01 mm – umożliwia precyzyjne wiercenie i zmniejsza ryzyko powstawania nadwymiarowych otworów oraz przedwczesnego zużycia wierteł.
• Tolerancja kąta stożka AT3 i Ra < 1 µm – zapewnia bardzo dobre przyleganie do gniazda wrzeciona, co poprawia sztywność połączenia i jakość obróbki.
• Klasa wyważenia G 6,3 dla 15000 min⁻¹ – pozwala na bezpieczną pracę przy wyższych prędkościach obrotowych, ograniczając drgania wpływające na trwałość wrzeciona i narzędzia.

Zastosowanie

Oprawka przeznaczona jest do mocowania uchwytów wiertarskich z gniazdem stożkowym B16 w maszynach ze stożkiem zewnętrznym SK 40. Sprawdza się w wierceniu, rozwiercaniu i lekkich operacjach skrawania w zakładach obróbki metalu, narzędziowniach, zakładach produkcyjnych oraz warsztatach utrzymania ruchu, gdzie wymagana jest wysoka dokładność bicia oraz stabilność mocowania narzędzia.

Specyfikacja techniczna

• Norma wykonania: ISO 7388-1 (DIN 69871), kształt A
• Materiał: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,5 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
• Stożek zewnętrzny: SK 40
• Stożek uchwytu wiertarskiego: B 16
• Stożek: DIN 254
• Tolerancja kąta stożka: AT3
• Dokładność powierzchni stożka: Ra < 1 µm
• Bicie promieniowe: ≤ 0,01 mm
• Klasa wyważenia: G 6,3 dla 15000 min⁻¹
• A: 25 mm
