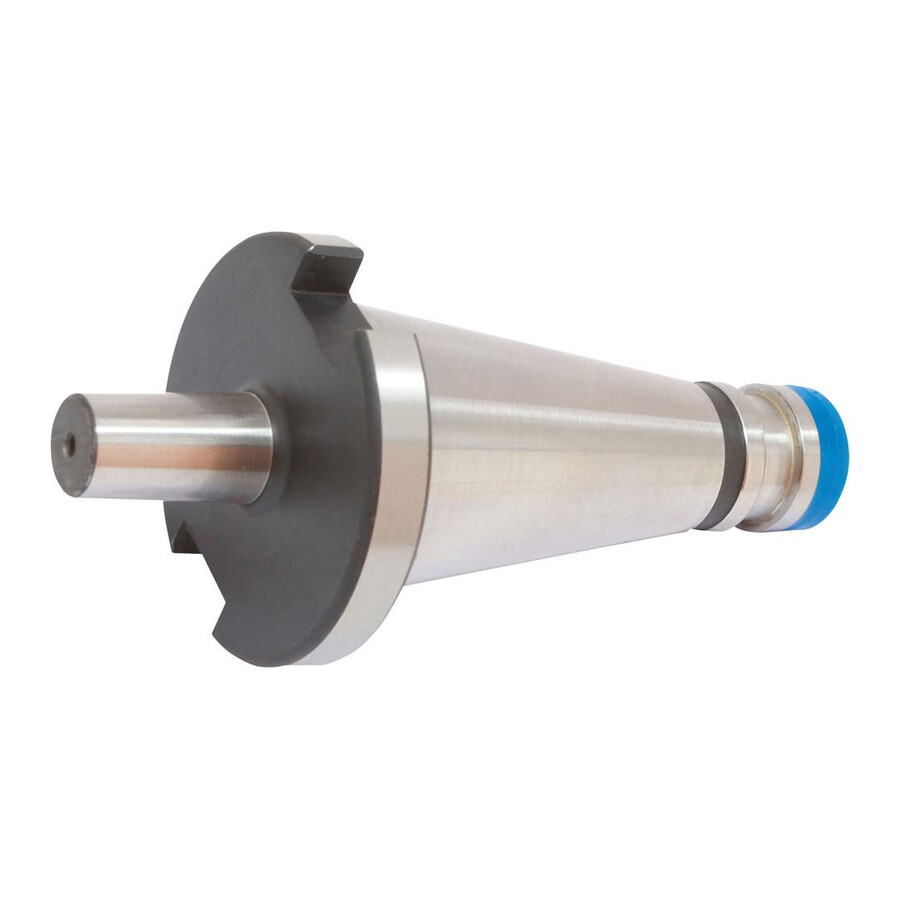

Oprawka do uchwytu wiertarskiego stożek SK40 B16 Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Mocowanie uchwytu wiertarskiego DIN 2080 SK40-B16 – A 17 mm Fortis
Specjalistyczna oprawka do uchwytu wiertarskiego przeznaczona do precyzyjnego mocowania wiertarskiego w maszynach z wrzecionem SK 40. Rozwiązanie kierowane do narzędziowni, działów utrzymania ruchu oraz producentów, którym zależy na stabilnym mocowaniu i powtarzalnej dokładności obróbki.
Cechy i korzyści
- Wykonanie wg DIN 2080 kształt A – kompatybilność z popularnymi wrzecionami i oprawkami w standardzie stosowanym w obrabiarkach konwencjonalnych i CNC.
- Stopowa stal do nawęglania – zwiększona trwałość powierzchni roboczych, co ogranicza zużycie gniazd i redukuje częstotliwość wymiany oprawek.
- Twardość po hartowaniu 58 ± 2 HRC – odporność na ścieranie przy intensywnej eksploatacji, przekładająca się na stabilność mocowania wiertarskiego.
- Dokładność stożka Ra < 1 µm oraz tolerancja AT3 – pewne osadzenie w wrzecionie, zmniejszenie bicia narzędzia i poprawa jakości otworów.
- Bicie promieniowe ≤ 0,01 mm – zwiększona precyzja wiercenia, mniejsze ryzyko odchyłek wymiarowych i poprawiona żywotność wierteł.
- Wyważenie G 6,3 przy 15000 min⁻¹ – możliwość stabilnej pracy przy podwyższonych prędkościach obrotowych bez nadmiernych drgań.
Zastosowanie
Oprawka przeznaczona do mocowania uchwytów wiertarskich z stożkiem B 16 we wrzecionach maszyn z zewnętrznym stożkiem SK 40. Sprawdza się w wierceniu seryjnym i jednostkowym na wiertarkach, frezarkach oraz centrach obróbczych wyposażonych w stożek SK 40. Polecana do zastosowań w zakładach produkcyjnych, narzędziowniach, warsztatach mechanicznych oraz działach utrzymania ruchu, gdzie wymagana jest powtarzalność i ograniczenie bicia narzędzia.
Specyfikacja techniczna
- Norma wykonania: DIN 2080, kształt A
- Materiał: stopowa stal do nawęglania
- Twardość po hartowaniu: 58 ± 2 HRC
- Minimalna głębokość hartowania: 0,5 mm
- Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
- Stożek zewnętrzny: SK 40
- Stożek uchwytu wiertarskiego: B 16
- Stożek: DIN 254
- Tolerancja kąta stożka: AT3
- Dokładność powierzchni stożka: Ra < 1 µm
- Bicie promieniowe: ≤ 0,01 mm
- Dokładność wyważania: G 6,3 przy 15000 min⁻¹
- A: 17 mm
Najczęściej zadawane pytania
Do jakiego typu uchwytu wiertarskiego pasuje ta oprawka SK40-B16?
Oprawka jest przeznaczona do mocowania uchwytów wiertarskich ze stożkiem B 16 we wrzecionach zewnętrznych SK 40.
W jakim standardzie wykonane jest mocowanie uchwytu wiertarskiego?
Mocowanie wykonane jest według normy DIN 2080 w kształcie A, ze stożkiem zgodnym z DIN 254.
Jaką dokładność bicia promieniowego zapewnia ta oprawka do uchwytu wiertarskiego?
Deklarowane bicie promieniowe wynosi ≤ 0,01 mm.
Do jakiej prędkości obrotowej wyważone jest to mocowanie SK 40?
Oprawka ma dokładność wyważania G 6,3 przy prędkości 15000 min⁻¹.
Dane techniczne
| Stożek zewnętrzny | SK 40 |
| Stożek uchwytu wiertarskiego | B 16 |
| A [mm] | 17 |
