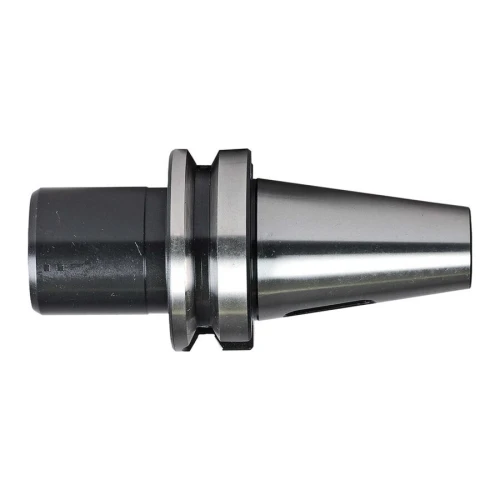

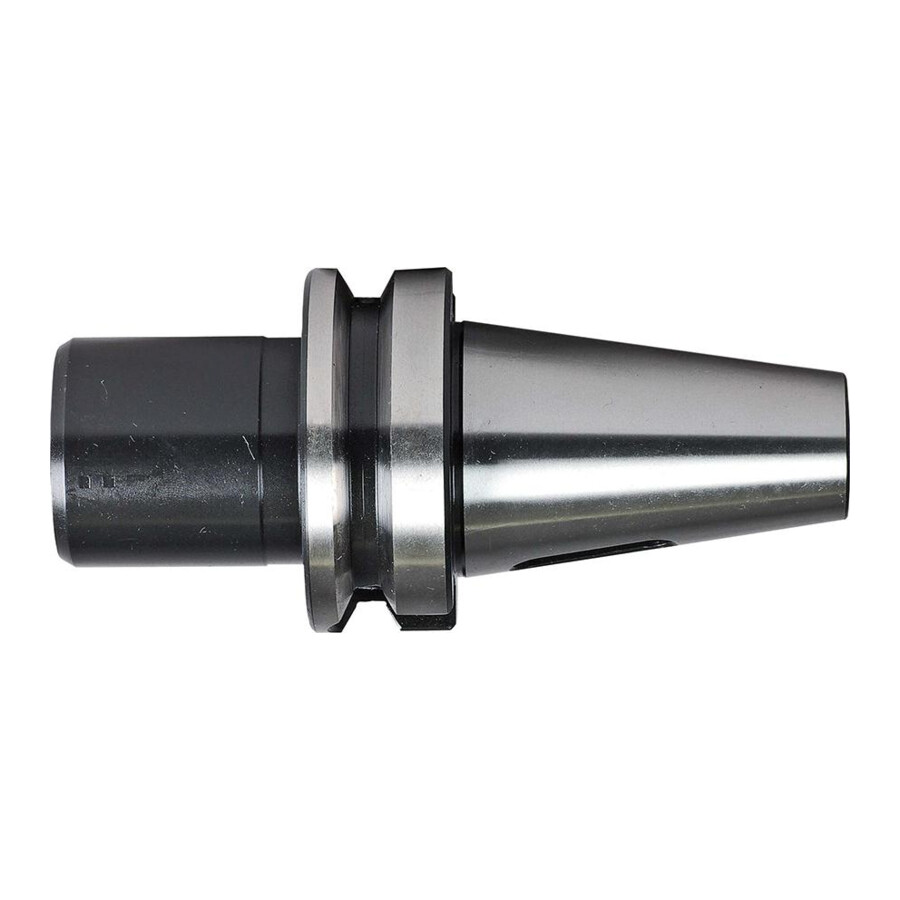

Oprawka redukcyjna BT40/MK1 długość 50 mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Tuleja redukcyjna BT40/MK1 kształt AD 50 mm Fortis
Precyzyjna oprawka redukcyjna przeznaczona do mocowania narzędzi z chwytem stożkowym Morse’a w uchwytach BT, stosowana w centrach obróbczych i frezarkach CNC. Rozwiązanie dedykowane dla narzędziowni, działów utrzymania ruchu oraz zakładów produkcyjnych wymagających stabilnego i powtarzalnego mocowania narzędzi.
Cechy i korzyści
- Zgodność z JIS B 6339 AD / ISO 7388-2 – łatwa integracja z istniejącymi uchwytami BT40 w standardowych maszynach CNC.
- Twardość 58 ± 2 HRC – zwiększona odporność na zużycie zapewnia dłuższą żywotność oprawki i ogranicza przestoje związane z wymianą osprzętu.
- Bicie promieniowe <0,001 mm – wysoka precyzja mocowania przekłada się na lepszą jakość obróbki i mniejsze ryzyko drgań.
- Tolerancja kąta stożka AT3 – pewne pasowanie stożka poprawia sztywność układu narzędzie–wrzeciono i stabilność procesu skrawania.
- Klasa wyważenia G 6,3 dla 15000 min-1 – bezpieczna praca przy wysokich prędkościach obrotowych ogranicza zużycie wrzeciona i poprawia stan powierzchni obrabianej.
- Stożek Morse’a MK1 – możliwość stosowania szerokiej gamy narzędzi z chwytem MK1 bez konieczności ich wymiany na inne systemy.
Zastosowanie
Oprawka przeznaczona do zastosowań w centrach obróbczych i frezarkach CNC wyposażonych w uchwyt BT40, wszędzie tam, gdzie wymagane jest mocowanie narzędzi z chwytem stożkowym Morse’a MK1. Sprawdza się w obróbce skrawaniem w zakładach produkcyjnych, narzędziowniach oraz warsztatach, umożliwiając elastyczne wykorzystanie narzędzi MK1 w systemie BT40, np. przy wierceniu, rozwiercaniu lub innych operacjach wymagających precyzyjnego prowadzenia narzędzia.
Specyfikacja techniczna
- Norma: JIS B 6339 AD
- Uchwyt: BT 40
- Stożek: MK 1
- Długość wysięgu: 50 mm
- Średnica odsadzenia: 25 mm
- Standard: ISO 7388-2 (JIS B 6339 MAS/BT), kształt AD
- Materiał: stopowa stal do nawęglania
- Twardość po hartowaniu: 58 ± 2 HRC
- Minimalna głębokość hartowania: 0,5 mm
- Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
- Stożek: DIN 254
- Tolerancja kąta stożka: AT3
- Bicie promieniowe: <0,001 mm
- Dokładność powierzchni stożka: Ra <1 μm
- Klasa wyważenia: G 6,3 dla 15000 min-1
Najczęściej zadawane pytania
Do jakiego uchwytu pasuje tuleja redukcyjna BT40/MK1?
Produkt jest przeznaczony do uchwytów w systemie BT 40, zgodnych z normą JIS B 6339 AD / ISO 7388-2 (MAS/BT), kształt AD.
Jakie narzędzia mogę mocować w tej tulei redukcyjnej?
Oprawka służy do mocowania narzędzi z chwytem stożkowym Morse’a w rozmiarze MK 1.
Jaka jest długość wysięgu tej tulei redukcyjnej?
Długość wysięgu wynosi 50 mm.
Czy tuleja nadaje się do pracy przy wysokich obrotach wrzeciona?
Tak, klasa wyważenia G 6,3 dla 15000 min-1 umożliwia pracę przy podanej prędkości obrotowej.
Dane techniczne
| Długość wysięgu [mm] | 50 |
| Średnica odsadzenia [mm] | 25 |
| Uchwyt | BT 40 |
| Stożek | MK 1 |
| Norma | JIS B 6339 AD |
