Oprawka redukcyjna SK40/MK1 DIN 69871 ADB 50 mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

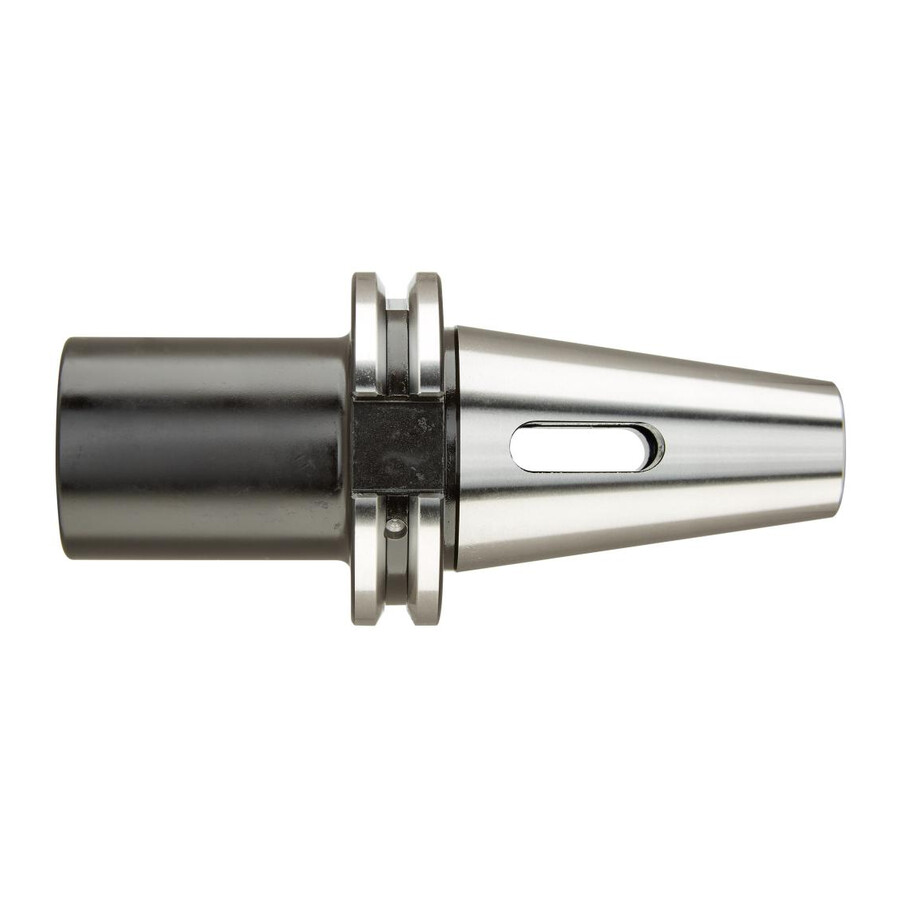

Tuleja redukcyjna DIN 69871 ADB SK 40/MK 1 długość wysięgu 50 mm Forti s
Redukcyjna oprawka do narzędzi z chwytem stożkowym Morse’a umożliwiająca precyzyjne mocowanie w uchwycie SK 40. Rozwiązanie przeznaczone dla zakładów obróbki skrawaniem, które wymagają stabilnego mocowania narzędzi z chwytem MK 1 w systemie DIN 69871 ADB.
Cechy i korzyści
- Zgodność z DIN 69871 ADB / ISO 7388-1 – łatwe dopasowanie do standardowych uchwytów SK 40 w obrabiarkach CNC i konwencjonalnych.
- Uchwyt SK 40 z redukcją na MK 1 – możliwość wykorzystania narzędzi z chwytem Morse’a MK 1 bez potrzeby zakupu nowych oprawek.
- Twardość 58 ± 2 HRC – zwiększona odporność na zużycie powierzchni roboczych, co przekłada się na dłuższą żywotność oprawki.
- Tolerancja kąta stożka AT3 i Ra < 1 μm – wysoka dokładność osiowości i gładkości, sprzyjająca stabilnej pracy narzędzia i poprawie jakości obróbki.
- Bicie promieniowe 0,01 mm – redukcja drgań i poprawa powtarzalności wymiarowej elementów obrabianych.
- Klasa wyważenia G 6,3 dla 15000 min⁻¹ – przystosowanie do pracy przy wyższych prędkościach obrotowych, ograniczenie obciążeń wrzeciona.
Zastosowanie
Przeznaczona do zastosowań w centrach obróbczych i frezarkach wyposażonych w uchwyt SK 40 zgodny z DIN 69871 ADB, gdzie wymagane jest mocowanie narzędzi z chwytem stożkowym Morse’a MK 1. Sprawdza się w procesach wiercenia, rozwiercania i lekkiego frezowania w zakładach obróbki metali, narzędziowniach, działach utrzymania ruchu oraz warsztatach produkcyjnych korzystających z narzędzi w systemie MK 1.
Specyfikacja techniczna
- Norma: DIN 69871 ADB
- Uchwyt: SK 40
- Stożek: MK 1
- Długość wysięgu: 50 mm
- Średnica odsadzenia: 25 mm
- ISO: 7388-1 (DIN 69871), kształt AD
- Materiał: stopowa stal do nawęglania
- Twardość po hartowaniu: 58 ± 2 HRC
- Minimalna głębokość hartowania: 0,5 mm
- Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
- Stożek: DIN 254
- Tolerancja kąta stożka: AT3
- Bicie promieniowe: 0,01 mm
- Dokładność powierzchni stożka: Ra < 1 μm
- Klasa wyważenia: G 6,3 dla 15000 min⁻¹
Najczęściej zadawane pytania
Do jakiego uchwytu wrzeciona pasuje ta tuleja redukcyjna?
Produkt jest przystosowany do uchwytu SK 40 zgodnego z DIN 69871 ADB / ISO 7388-1 w kształcie AD.
Jakie narzędzia można mocować w tej tulei redukcyjnej?
Oprawka służy do mocowania narzędzi z chwytem stożkowym Morse’a w rozmiarze MK 1.
Jaka jest długość wysięgu tej oprawki redukcyjnej?
Długość wysięgu wynosi 50 mm.
Do jakich prędkości obrotowych jest wyważona ta tuleja?
Klasa wyważenia wynosi G 6,3 dla prędkości 15000 min⁻¹.
Dane techniczne
| Norma | DIN 69871 ADB |
| Długość wysięgu [mm] | 50 |
| Średnica odsadzenia [mm] | 25 |
| Uchwyt | SK 40 |
| Stożek | MK 1 |
