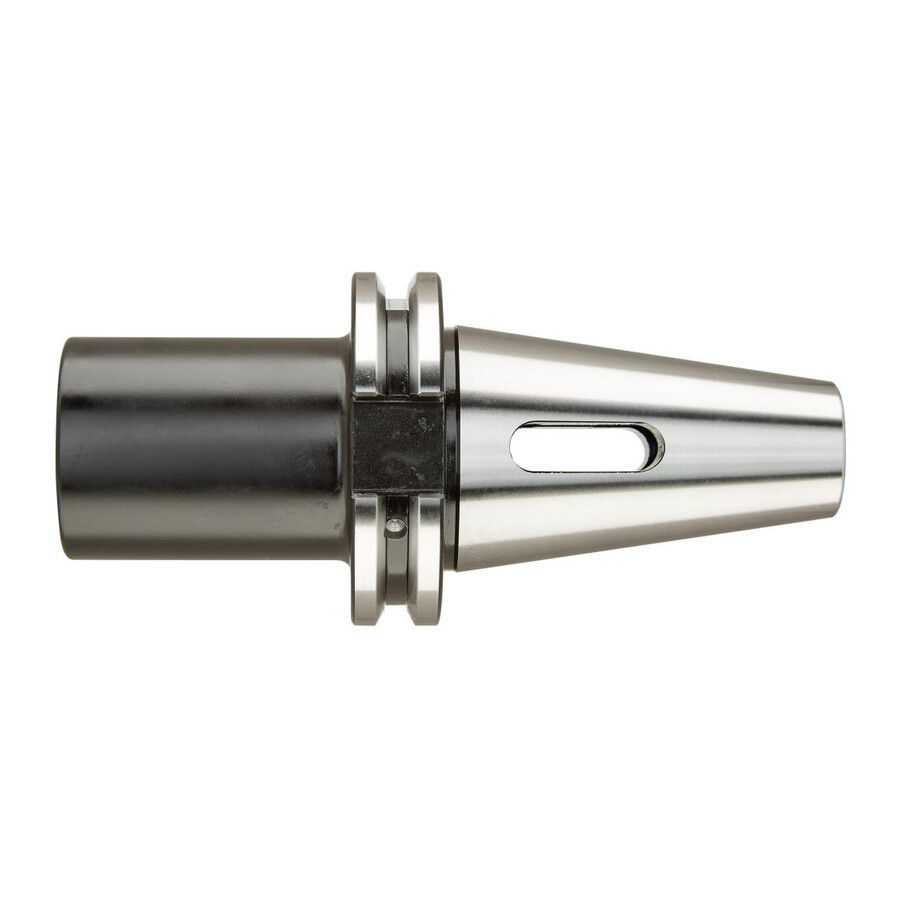

Oprawka redukcyjna SK50/MK3 długość 65 mm Fortis

Tuleja redukcyjna SK50/MK3 DIN 69871 ADB długość wysięgu 65 mm Forti s

Precyzyjna tuleja redukcyjna do narzędzi z chwytem stożkowym Morse’a przeznaczona do współpracy z oprawkami według DIN 69871 ADB. Rozwiązanie dedykowane dla narzędziowni, działów utrzymania ruchu oraz zakładów obróbki skrawaniem wymagających stabilnego mocowania narzędzi MK3 w uchwycie SK50.

Cechy i korzyści

• Wykonanie wg ISO 7388-1 (DIN 69871), kształt AD – pełna kompatybilność z popularnymi uchwytami SK50, co ułatwia integrację z istniejącym parkiem maszynowym.
• Stopowa stal do nawęglania – zwiększona trwałość powierzchni roboczych przekłada się na dłuższą żywotność oprawki i rzadszą wymianę osprzętu.
• Twardość 58 ± 2 HRC, minimalna głębokość hartowania 0,5 mm – odporność na ścieranie i odkształcenia zwiększa powtarzalność mocowania narzędzia i stabilność procesu.
• Wytrzymałość rdzenia na rozciąganie ok. 950 N/mm² – solidny rdzeń zapewnia bezpieczeństwo pracy przy obróbce z dużymi obciążeniami.
• Tolerancja kąta stożka AT3 i dokładność powierzchni Ra < 1 μm – wysoka precyzja pasowania minimalizuje bicie narzędzia, co poprawia jakość powierzchni obrabianej i zmniejsza zużycie ostrzy.
• Bicie promieniowe 0,01 mm – ograniczenie niewyważenia narzędzia wpływa na stabilną pracę wrzeciona i ogranicza wibracje.
• Klasa wyważenia G 6,3 dla 15000 min⁻¹ – możliwość stosowania przy wyższych prędkościach obrotowych bez pogorszenia kultury pracy układu.

Zastosowanie

Tuleja przeznaczona jest do mocowania narzędzi z chwytem stożkowym Morse’a MK 3 w uchwycie SK 50 zgodnym z DIN 69871 ADB. Stosowana w centrach obróbczych i frezarkach w zakładach obróbki metalu, narzędziowniach oraz w działach utrzymania ruchu, gdzie wymagane jest precyzyjne i sztywne osadzenie narzędzi o stożku Morse’a w oprawce SK50.

Specyfikacja techniczna

• Norma: DIN 69871 ADB
• Uchwyt: SK 50
• Stożek: MK 3
• Długość wysięgu: 65 mm
• Średnica odsadzenia: 40 mm
• ISO: 7388-1 (DIN 69871), kształt AD
• Materiał: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,5 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
• Stożek: DIN 254
• Tolerancja kąta stożka: AT3
• Bicie promieniowe: 0,01 mm
• Dokładność powierzchni stożka: Ra < 1 μm
• Klasa wyważenia: G 6,3 dla 15000 min⁻¹
