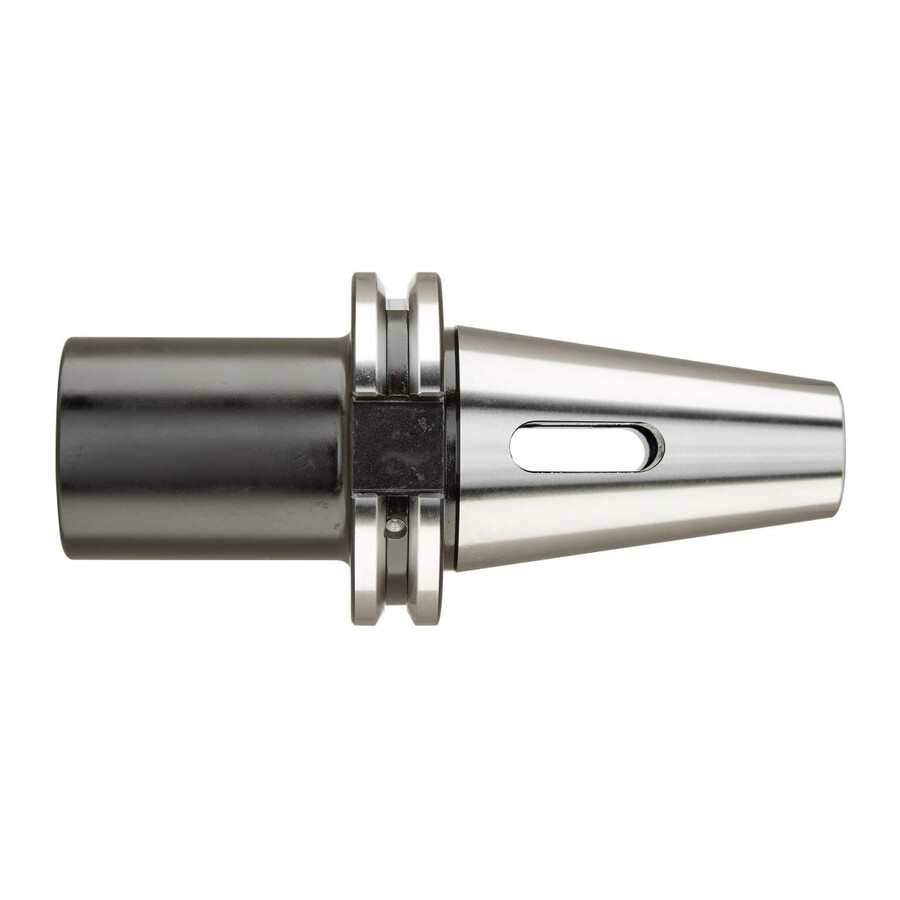

Oprawka redukcyjna stożek SK40/MK2 DIN 69871 ADB Fortis

Tuleja redukcyjna SK40/MK2 długość wysięgu 50 mm Forti s

Precyzyjna oprawka redukcyjna przeznaczona do mocowania narzędzi z chwytem stożkowym Morse’a w uchwycie SK 40, zgodna z normą DIN 69871 ADB. Rozwiązanie dedykowane do centrów obróbczych i frezarek wymagających powtarzalnego mocowania narzędzi w systemie stożka maszynowego SK.

Cechy i korzyści

• Wykonanie wg ISO 7388-1 (DIN 69871), kształt AD – kompatybilność z popularnymi obrabiarkami CNC i konwencjonalnymi wyposażonymi w uchwyt SK 40, co ułatwia standaryzację oprzyrządowania.
• Stożek Morse’a MK 2 – możliwość stosowania szerokiej gamy narzędzi z chwytem stożkowym, co zwiększa elastyczność parku maszynowego.
• Twardość 58 ± 2 HRC i minimalna głębokość hartowania 0,5 mm – odporność na zużycie powierzchni roboczych, co przekłada się na dłuższą żywotność oprawki i mniejszą częstotliwość wymian.
• Bicie promieniowe 0,01 mm – wysoka precyzja bicia ogranicza wibracje i poprawia jakość powierzchni obrabianej, co pomaga zmniejszyć ilość obróbki wykańczającej.
• Dokładność powierzchni stożka Ra <1 μm – pewne, sztywne osadzenie w wrzecionie oraz stabilne mocowanie narzędzia, co wspiera powtarzalność procesów obróbki.
• Klasa wyważenia G 6,3 dla 15000 min⁻¹ – przystosowanie do pracy przy podwyższonych prędkościach obrotowych, co umożliwia bardziej wydajną obróbkę przy zachowaniu stabilności.

Zastosowanie

Stosowana w obrabiarkach wyposażonych w uchwyt SK 40 wszędzie tam, gdzie konieczne jest mocowanie narzędzi z chwytem Morse’a MK 2. Szczególnie przydatna w centrach obróbczych w zakładach obróbki skrawaniem, narzędziowniach oraz działach utrzymania ruchu, do frezowania, wiercenia oraz innych operacji wymagających redukcji z SK40 na stożek Morse’a.

Specyfikacja techniczna

• Norma: DIN 69871 ADB
• Uchwyt: SK 40
• Stożek: MK 2
• Długość wysięgu: 50 mm
• Średnica odsadzenia: 32 mm
• Standard oprawki: ISO 7388-1 (DIN 69871), kształt AD
• Materiał: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,5 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
• Stożek: DIN 254
• Tolerancja kąta stożka: AT3
• Bicie promieniowe: 0,01 mm
• Dokładność powierzchni stożka: Ra <1 μm
• Klasa wyważenia: G 6,3 dla 15000 min⁻¹
