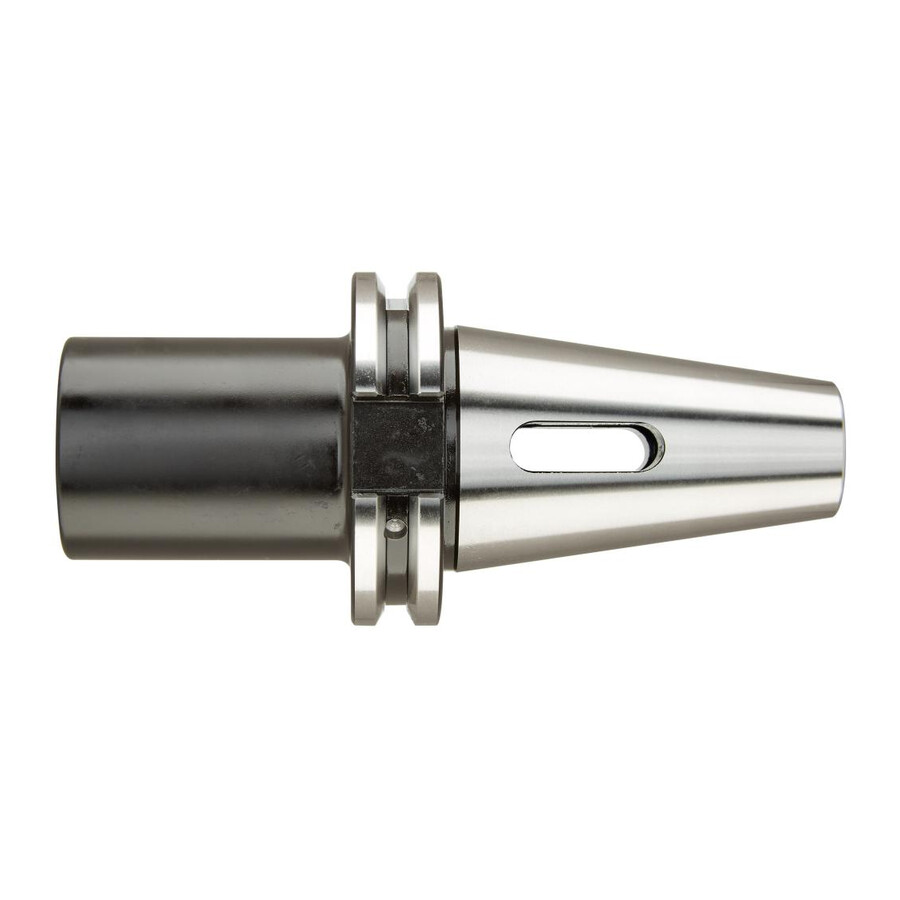

Oprawka redukcyjna stożek SK50/MK4 długość 95 mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Tuleja redukcyjna SK50/MK4 DIN 69871 ADB długość wysięgu 95 mm Forti s
Redukcyjna tuleja narzędziowa do mocowania narzędzi z chwytem stożkowym Morse’a w oprawkach o uchwycie SK50. Rozwiązanie przeznaczone dla obrabiarek CNC oraz konwencjonalnych, gdzie wymagana jest wysoka dokładność mocowania i powtarzalność obróbki.
Cechy i korzyści
- Zgodność z DIN 69871 ADB / ISO 7388-1, kształt AD – łatwa integracja z typowymi wrzecionami i magazynami narzędzi w centrach obróbczych.
- Uchwyt SK 50 i stożek MK 4 – możliwość stosowania narzędzi Morse’a w maszynach przystosowanych do systemu SK, co redukuje liczbę wymaganych oprawek.
- Stopowa stal do nawęglania hartowana 58 ± 2 HRC – wysoka trwałość powierzchni roboczych, ograniczenie zużycia stożków i kosztów serwisu.
- Tolerancja kąta stożka AT3, bicie promieniowe 0,01 mm – stabilne mocowanie i poprawa dokładności obróbki, szczególnie przy wierceniu i rozwiercaniu.
- Dokładność powierzchni Ra <1 μm – pewne przyleganie stożka, mniejsze ryzyko poślizgu i drgań narzędzia podczas pracy.
- Klasa wyważenia G 6,3 dla 15000 min⁻¹ – możliwość pracy przy wysokich prędkościach obrotowych bez pogorszenia jakości powierzchni obrabianej.
Zastosowanie
Tuleja przeznaczona do mocowania narzędzi z chwytem stożkowym Morse’a MK 4 w oprawkach SK 50 zgodnych z DIN 69871 ADB w obrabiarkach skrawających. Sprawdza się w centrach obróbczych i frezarkach wyposażonych w uchwyt SK, w operacjach takich jak wiercenie, rozwiercanie czy pogłębianie w produkcji seryjnej i jednostkowej.
Specyfikacja techniczna
- Norma: DIN 69871 ADB
- ISO: ISO 7388-1, kształt AD
- Uchwyt: SK 50
- Stożek: MK 4
- Długość wysięgu: 95 mm
- Średnica odsadzenia: 48 mm
- Materiał: stopowa stal do nawęglania
- Twardość po hartowaniu: 58 ± 2 HRC
- Minimalna głębokość hartowania: 0,5 mm
- Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
- Stożek: DIN 254
- Tolerancja kąta stożka: AT3
- Bicie promieniowe: 0,01 mm
- Dokładność powierzchni stożka: Ra <1 μm
- Klasa wyważenia: G 6,3 dla 15000 min⁻¹
Najczęściej zadawane pytania
Do jakiego typu uchwytu pasuje ta tuleja redukcyjna SK 50/MK 4?
Produkt jest przeznaczony do uchwytów narzędziowych z gniazdem SK 50 zgodnych z DIN 69871 ADB / ISO 7388-1, kształt AD.
Jakie narzędzia można mocować w tej tulei redukcyjnej?
Tuleja służy do mocowania narzędzi z chwytem stożkowym Morse’a w rozmiarze MK 4.
Jaka jest długość wysięgu tej tulei redukcyjnej?
Długość wysięgu wynosi 95 mm.
Do jakich prędkości obrotowych jest wyważona ta tuleja SK50/MK4?
Tuleja ma klasę wyważenia G 6,3 dla prędkości 15000 min⁻¹.
Dane techniczne
| Norma | DIN 69871 ADB |
| Długość wysięgu [mm] | 95 |
| Średnica odsadzenia [mm] | 48 |
| Uchwyt | SK 50 |
| Stożek | MK 4 |
