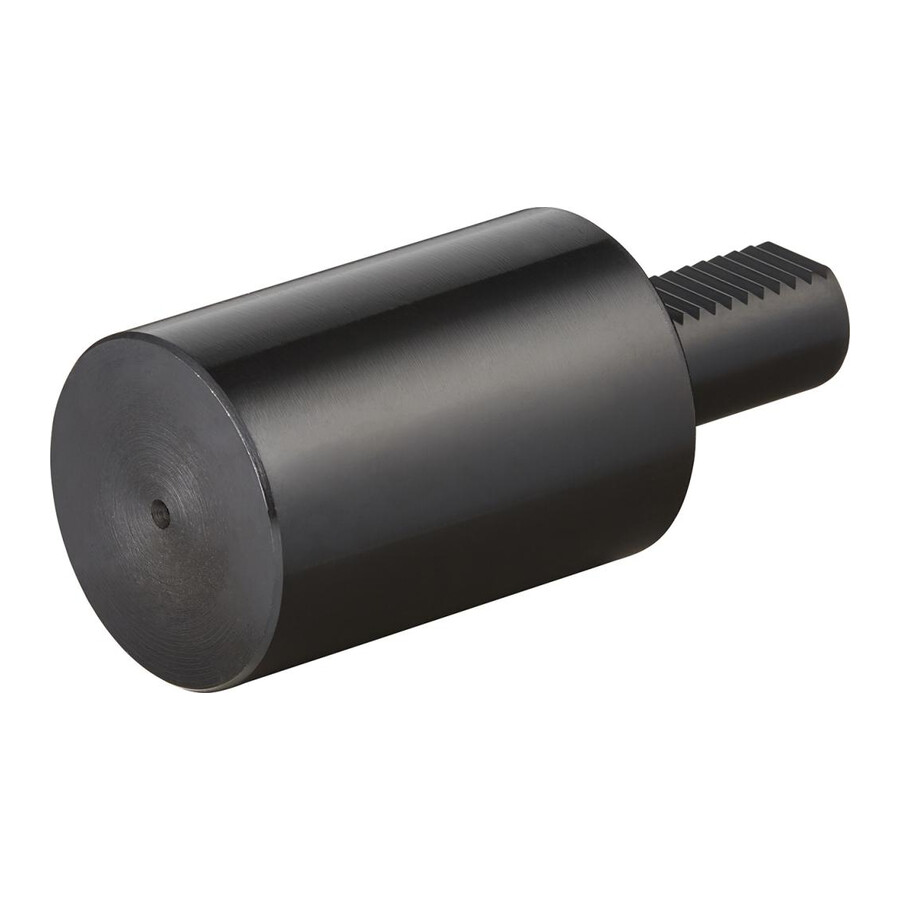

Półfabrykat walcowy VDI A2 DIN 69880 chłodzenie 50x400 mm Fortis

Półfabrykat walcowy VDI A2 do narzędzi specjalnych 50x400 mm Fortis

Półfabrykat cylindryczny przeznaczony do dalszej obróbki i wykonywania specjalnych oprawek narzędziowych w systemie VDI. Sprawdzi się w narzędziowniach, zakładach produkcyjnych oraz działach utrzymania ruchu, gdzie wymagane jest dopasowanie uchwytu do konkretnej aplikacji.

Cechy i korzyści

• Chwyt i powierzchnia przyłożenia hartowane i szlifowane – stabilne mocowanie w imaku tokarki oraz powtarzalne ustawienie narzędzia, co ogranicza błędy obróbki i przestoje na przezbrajanie.
• Korpus miękki – możliwość łatwej obróbki skrawaniem i dopasowania geometrii do indywidualnych narzędzi specjalnych, co zwiększa elastyczność parku maszynowego.
• Otwór doprowadzający chłodziwo – przygotowanie do prowadzenia chłodziwa przez oprawkę ułatwia budowę efektywnych narzędzi z chłodzeniem, co przekłada się na wyższą trwałość ostrzy i lepszą jakość powierzchni.
• System VDI 50 – kompatybilność z imakami i rewolwerami w standardzie DIN 69880 umożliwia szybkie włączenie wykonanego narzędzia specjalnego do istniejącego systemu mocowania.
• Wersja walcowa A2 – ujednolicony kształt ułatwia projektowanie i programowanie obróbki półfabrykatu w narzędziowni.

Zastosowanie

Element przeznaczony jest do produkcji narzędzi specjalnych mocowanych w imakach tokarek CNC i konwencjonalnych z uchwytem VDI 50. Sprawdzi się w narzędziowniach i zakładach obróbki skrawaniem wykonujących dedykowane oprawki tokarskie z doprowadzeniem chłodziwa, m.in. do obróbki seryjnej, produkcji jednostkowej oraz modernizacji istniejących oprzyrządowań.

Specyfikacja techniczna

• Długość [mm]: 400
• Rozmiar: VDI 50
• Średnica [mm]: 98
• Średnica chwytu [mm]: 50
• Średnica zewnętrzna [mm]: 98
• Uchwyt: VDI 50
• Wersja: półfabrykat walcowy
• D [mm]: 98
• Kształt: A2
• Norma: DIN 69880
