Półfabrykat walcowy VDI A2 z chłodzeniem 30x240mm Fortis

Półfabrykat walcowy VDI A2 do narzędzi specjalnych 30x240 mm Fortis

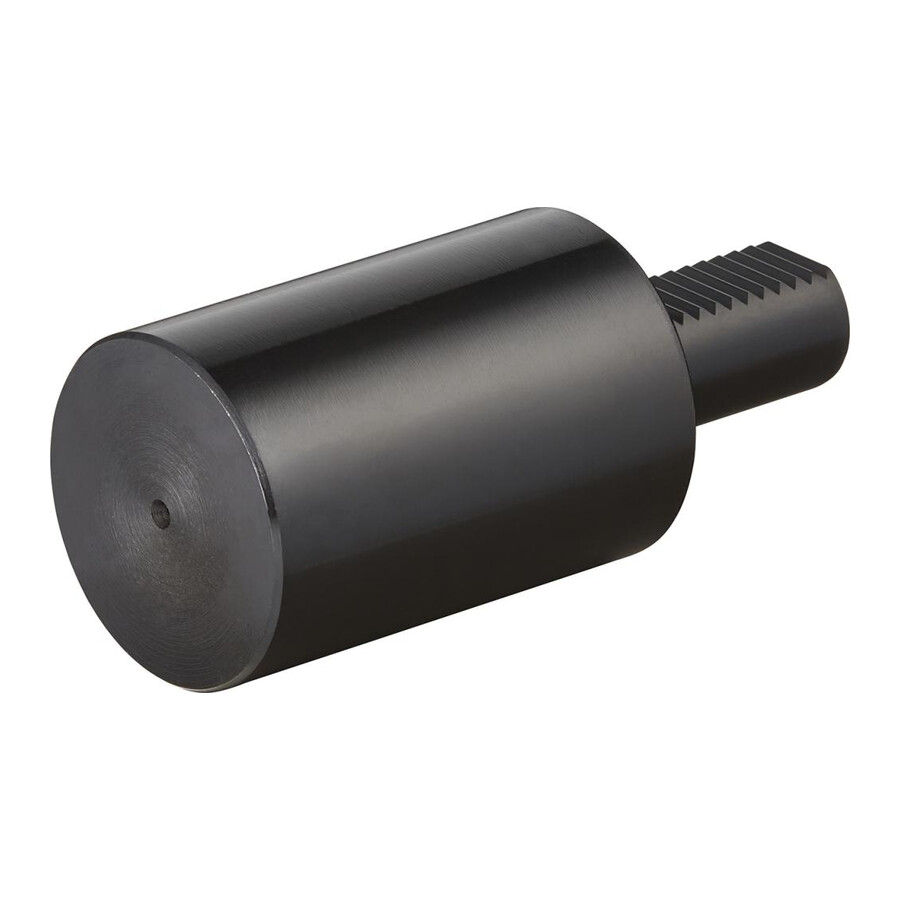

Półfabrykat cylindryczny do oprawek VDI przeznaczony jest do dalszej obróbki przy wykonywaniu narzędzi specjalnych i uchwytów narzędziowych. Sprawdzi się w narzędziowniach, działach utrzymania ruchu oraz w zakładach produkcyjnych, gdzie wymagane jest indywidualne dopasowanie oprawki do konkretnego procesu obróbkowego.

Cechy i korzyści

• Zgodność z DIN 69880 – umożliwia stosowanie półfabrykatu w standardowych uchwytach VDI, co ułatwia integrację z istniejącym parkiem maszynowym.
• Chwyt i powierzchnia przyłożenia hartowane i szlifowane – zapewniają stabilne mocowanie i powtarzalne pozycjonowanie, co ogranicza ryzyko bicia i poprawia jakość obróbki.
• Korpus miękki – ułatwia obróbkę skrawaniem i dopasowanie geometrii do indywidualnego narzędzia, co skraca czas wykonania oprawki specjalnej.
• Otwór doprowadzający chłodziwo – pozwala na wykonanie narzędzi z chłodzeniem wewnętrznym, co wspiera stabilność procesu i żywotność narzędzi skrawających.
• Wersja półfabrykat walcowy – daje swobodę kształtowania części roboczej zgodnie z wymaganiami konkretnej aplikacji.
• Rozmiar VDI 30 – przeznaczony do głowic rewolwerowych i uchwytów narzędziowych w standardowym systemie VDI 30.

Zastosowanie

Produkt stosowany jest do produkcji narzędzi specjalnych montowanych w uchwytach VDI 30, w szczególności w tokarkach CNC oraz automatach tokarskich wyposażonych w gniazda zgodne z DIN 69880. Sprawdzi się w narzędziowniach oraz działach utrzymania ruchu przy wykonywaniu niestandardowych oprawek, uchwytów wytaczadłowych, oprawek frezarskich i innych rozwiązań wymagających indywidualnej geometrii i doprowadzenia chłodziwa.

Specyfikacja techniczna

• Długość [mm]: 240
• Rozmiar: VDI 30
• Średnica [mm]: 68
• Średnica chwytu [mm]: 30
• Średnica zewnętrzna [mm]: 68
• Uchwyt: VDI 30
• Wersja: półfabrykat walcowy
• D [mm]: 68
• Kształt: A2
• Norma: DIN 69880
