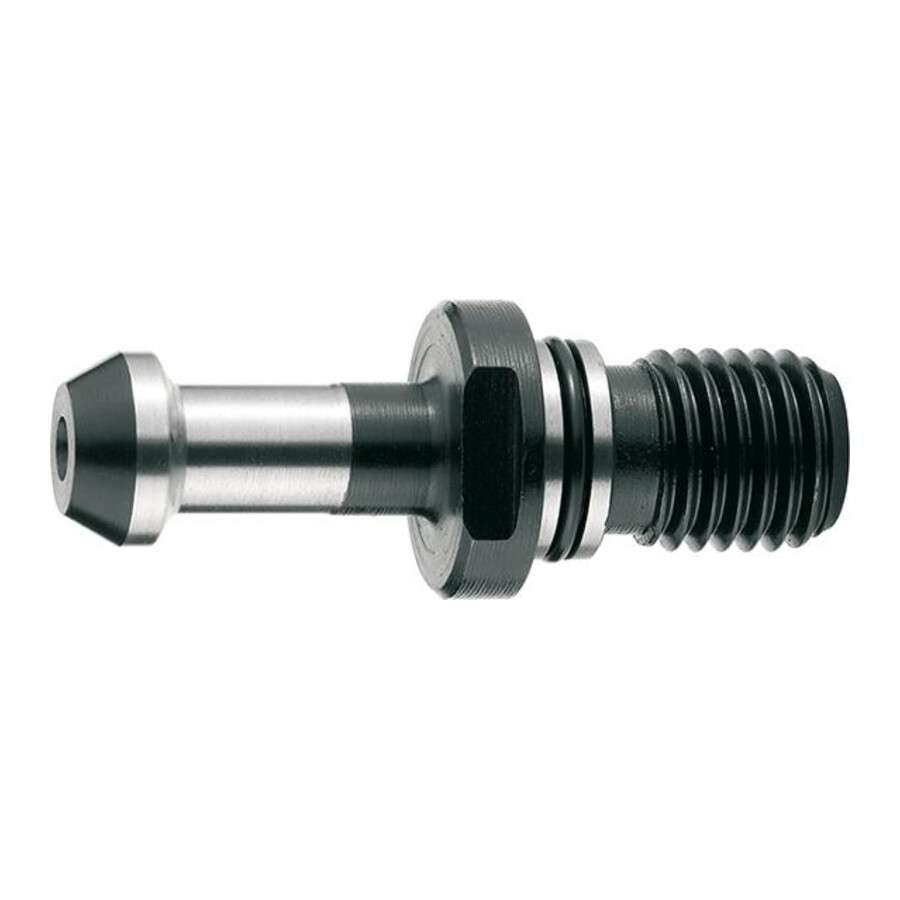

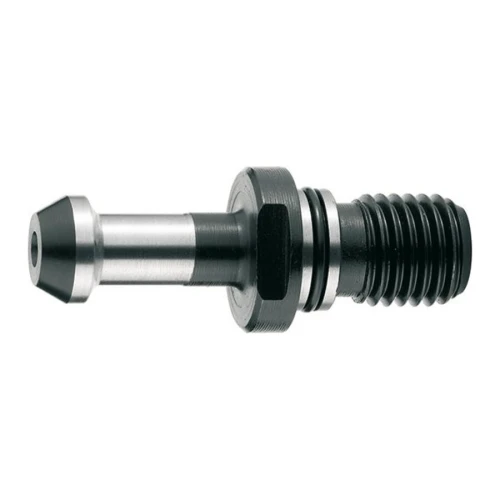

Sworzeń dociągający BT40 JIS B 6339 60 mm, M16, 60 ° Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Sworzeń dociągający BT 40 60 mm Fortis
Sworzeń przeznaczony do mocowania oprawek narzędziowych w wrzecionach obrabiarek CNC i centrach obróbczych z uchwytem typu BT 40. Zapewnia pewne dociągnięcie narzędzia w stożku steep taper zgodnie z odpowiednimi normami, co przekłada się na stabilną obróbkę i powtarzalność procesów.
Cechy i korzyści
- Zgodność z normą JIS B 6339 (MAS/BT) – umożliwia bezproblemową współpracę z uchwytami i oprawkami BT 40 w standardzie JIS/ISO w istniejącym parku maszynowym.
- Powierzchniowe hartowanie – zwiększa odporność na zużycie w strefach współpracy z mechanizmem zacisku, co wydłuża czas bezawaryjnej eksploatacji.
- Twardość 58 ± 2 HRC – zapewnia stabilność wymiarową sworznia przy wielokrotnych cyklach mocowania, co ogranicza ryzyko luzów i konieczność częstej wymiany elementu.
- Gwint M16 walcowany na zimno – poprawia wytrzymałość zmęczeniową gwintu, zmniejszając ryzyko uszkodzeń przy intensywnej pracy mechanizmu dociągającego.
- Powierzchnia szlifowana i brunatowana – ułatwia dokładne osadzenie w mechanizmie zacisku i ogranicza korozję, co utrzymuje powtarzalność mocowania narzędzi.
- Wykonanie bez otworu – prosta, zwarta konstrukcja sprzyja niezawodności w typowych zastosowaniach frezarskich i wiercących.
Zastosowanie
Element stosowany do mocowania narzędzi ze stożkowym chwytem typu steep taper BT 40 w centrach obróbczych i obrabiarkach NC/CNC, zgodnych z ISO 7388-1 (DIN 69871) oraz ISO 7388-2 (JIS B 6339 MAS/BT). Sprawdza się w obróbce skrawaniem w zakładach produkcyjnych, narzędziowniach i warsztatach zajmujących się frezowaniem, wierceniem i innymi operacjami wymagającymi stabilnego mocowania oprawek BT 40.
Specyfikacja techniczna
- Długość całkowita [mm]: 60
- Gwint: M16
- Norma: JIS B 6339
- Rozmiar: BT 40
- Średnica zewnętrzna [mm]: 15
- Uchwyt: BT 40
- D [mm]: 17
- D1 [mm]: 17
- D2 [mm]: 10
- L [mm]: 60
- L1 [mm]: 35
- Stożek: BT 40
- Gwint do dociskania: M16
- Kształt: 60°
- Długość mocowania [mm]: 35
- Twardość: 58 ± 2 HRC
- Głębokość hartowania: 0,5–0,8
- Wykonanie: bez otworu
- Gwint: walcowany na zimno zgodnie z DIN
- Powierzchnia: równolegle szlifowana i brunatowana
- Przeznaczenie: do narzędzi ze stożkowym chwytem steep taper zgodnie z ISO 7388-1 oraz ISO 7388-2
Najczęściej zadawane pytania
Do jakiego uchwytu pasuje ten sworzeń dociągający BT 40?
Sworzeń jest przeznaczony do narzędzi i oprawek ze stożkowym chwytem typu BT 40 w standardzie steep taper zgodnie z ISO 7388-1 oraz ISO 7388-2 (JIS B 6339 MAS/BT).
Jaki gwint ma sworzeń dociągający BT 40 60 mm Fortis?
Sworzeń posiada gwint M16, gwint do dociskania jest również w wykonaniu M16.
Jaką długość ma sworzeń dociągający BT 40 60 mm?
Długość całkowita sworznia wynosi 60 mm, a długość mocowania (L1) to 35 mm.
Czy ten sworzeń dociągający ma otwór przelotowy?
Nie, jest to wykonanie bez otworu.
Dane techniczne
| D2 [mm] | 10 |
| D1 [mm] | 17 |
| Stożek | BT 40 |
| Norma | JIS B 6339 |
| Długość całkowita [mm] | 60 |
| Stopnie | 60 |
| Średnica zewnętrzna [mm] | 15 |
| Gwint | M16 |
| L1 [mm] | 35 |
