Sworzeń dociągający DIN69872 A SK40-M16 z chłodzeniem wew. Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

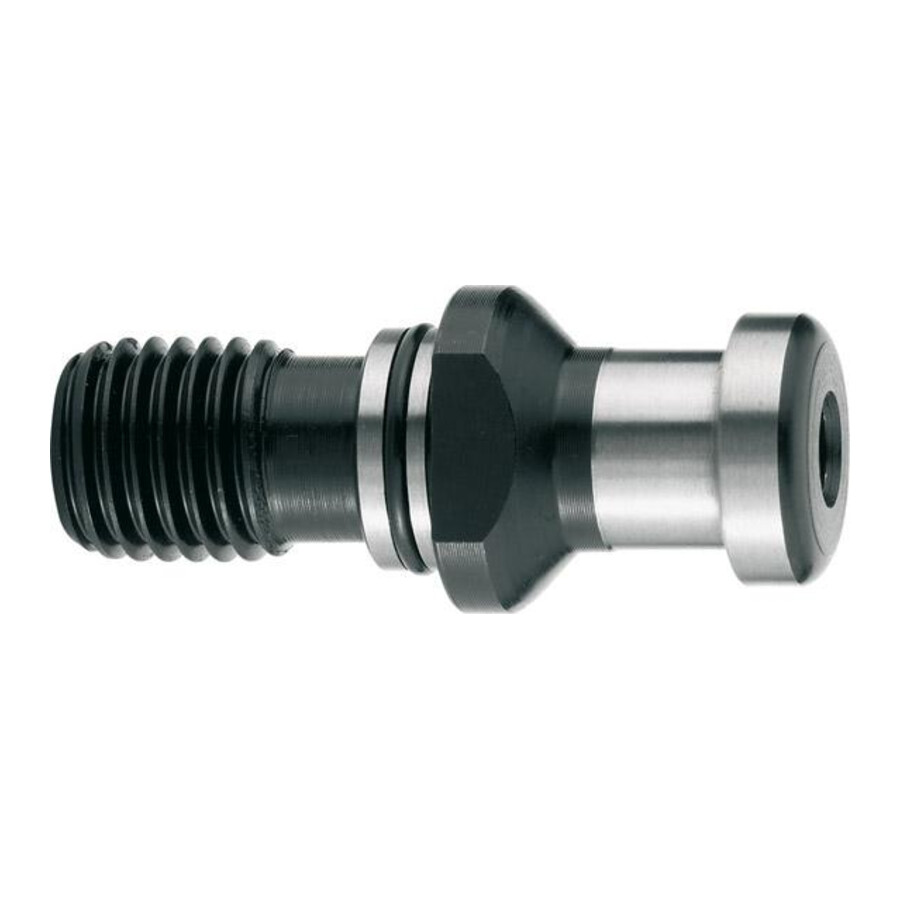

Sworzeń dociągający DIN 69872 A SK40-M16 z chłodzeniem wewnętrznym Fortis
Element mocujący przeznaczony do uchwytów narzędziowych ze stożkowym chwytem typu steep taper, stosowany w centrach obróbczych i obrabiarkach NC. Zapewnia pewne połączenie oprawki z wrzecionem oraz umożliwia prowadzenie chłodziwa przez narzędzie.
Cechy i korzyści
- Wykonanie zgodne z DIN 69872-A – łatwa integracja z istniejącymi systemami mocowania narzędzi w standardzie DIN.
- Powierzchniowo hartowana część robocza – zwiększona odporność na zużycie przekłada się na dłuższą żywotność elementu w intensywnej pracy.
- Twardość 58 ± 2 HRC i kontrolowana głębokość warstwy utwardzonej – stabilne parametry w eksploatacji oraz mniejsze ryzyko odkształceń w strefie mocowania.
- Gwint miękko walcowany zgodnie z DIN – stabilne połączenie śrubowe oraz powtarzalny montaż w oprawkach narzędziowych.
- Otwór przelotowy do chłodzenia wewnętrznego – możliwość doprowadzenia chłodziwa przez wrzeciono poprawia warunki skrawania i może ograniczyć zużycie narzędzi.
- Równolegle szlifowana i brunirana powierzchnia – precyzyjne pasowanie w gnieździe wrzeciona oraz dodatkowa ochrona powierzchni roboczej.
Zastosowanie
Sworzeń stosowany do narzędzi ze stożkowym chwytem typu steep taper zgodnym z ISO 7388-1 (DIN 69871) oraz ISO 7388-2 (JIS B 6339 MAS/BT) w centrach obróbczych i obrabiarkach NC. Przeznaczony do technologów, operatorów CNC oraz działów utrzymania ruchu poszukujących stabilnego mocowania oprawek SK40-M16 z możliwością chłodzenia wewnętrznego w procesach frezowania, wiercenia i innych operacji skrawania.
Specyfikacja techniczna
- Typ produktu: śruba pociągowa z otworem
- Norma wykonania: DIN 69872-A
- Stożek narzędzia: steep taper ISO 7388-1 (DIN 69871), ISO 7388-2 (JIS B 6339 MAS/BT)
- Rodzaj stożka: SK40
- Gwint: M16
- Właściwości powierzchni: powierzchniowo hartowana, równolegle szlifowana, brunirana
- Twardość: 58 ± 2 HRC
- Głębokość warstwy utwardzonej: 0,5–0,8 mm
- Otwór: otwór przelotowy (chłodzenie wewnętrzne)
- Gwint: miękko walcowany zgodnie z DIN
Najczęściej zadawane pytania
Do jakich uchwytów i stożków pasuje ten sworzeń dociągający SK40-M16?
Sworzeń przeznaczony jest do narzędzi ze stożkowym chwytem typu steep taper zgodnym z ISO 7388-1 (DIN 69871) oraz ISO 7388-2 (JIS B 6339 MAS/BT) w rozmiarze SK40 z gwintem M16.
Czy ten sworzeń umożliwia chłodzenie wewnętrzne narzędzia?
Tak, posiada otwór przelotowy, co pozwala na doprowadzenie chłodziwa przez wrzeciono i narzędzie.
Jakie są właściwości twardości i warstwy utwardzonej sworznia?
Element jest powierzchniowo hartowany, o twardości 58 ± 2 HRC oraz głębokości warstwy utwardzonej 0,5–0,8 mm.
Kto jest producentem sworznia dociągającego SK40-M16 Fortis?
Producentem jest Einkaufsbüro Deutscher Eisenhändler GmbH z siedzibą w Wuppertal (Niemcy).
Dane techniczne
| Stożek | SK 40 |
| Długość całkowita [mm] | 54 |
| Norma | DIN 69872 |
| Wersja | z chłodzeniem wewnętrznym |
| Średnica zewnętrzna [mm] | 19 |
| Gwint | M16 |
| L2 [mm] | 26 |
| D2 [mm] | 14 |
| D1 [mm] | 17 |
