Sworzeń dociągający DIN69872 A SK50-M24 z chłodzeniem wew. Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

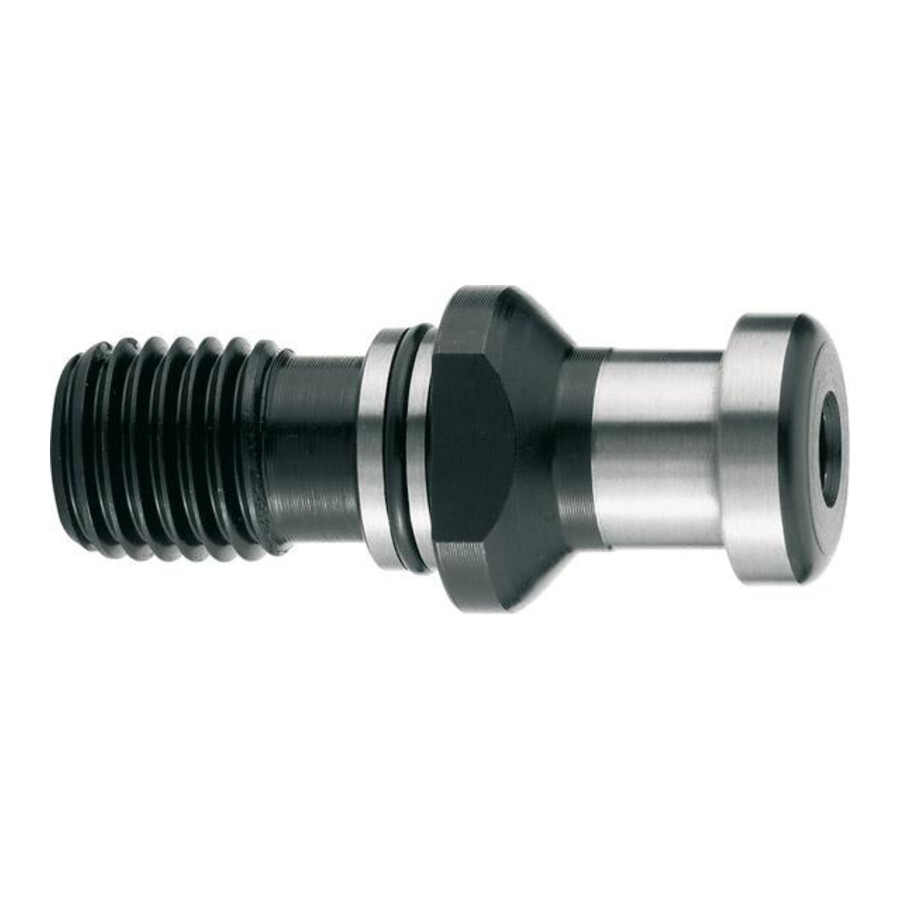

Sworzeń dociągający DIN 69872-A SK50-M24 z chłodzeniem wewnętrznym Fortis
Element mocujący przeznaczony do połączenia oprawki narzędziowej ze stołem lub wrzecionem obrabiarki CNC, wyposażonej w uchwyt stożkowy typu steep taper. Rozwiązanie dedykowane do centrów obróbczych i obrabiarek NC, gdzie wymagane jest pewne i powtarzalne mocowanie narzędzi.
Cechy i korzyści
- Wykonanie zgodne z DIN 69872-A – łatwa identyfikacja i kompatybilność z układami mocowania zaprojektowanymi pod tę normę.
- Stal ulepszona cieplnie – zwiększona trwałość eksploatacyjna elementu mocującego, co ogranicza częstotliwość wymian.
- Twardość 58 ± 2 HRC – odporność na zużycie w warunkach intensywnej pracy w centrach obróbczych.
- Otwór przelotowy / chłodzenie wewnętrzne – umożliwia prowadzenie chłodziwa przez wrzeciono, co poprawia warunki skrawania i żywotność narzędzia.
- Gwint miękko walcowany zgodnie z DIN – stabilne połączenie gwintowe przy zmniejszonym ryzyku uszkodzeń podczas montażu i demontażu.
- Powierzchnia równolegle szlifowana i brunirana – precyzyjne dopasowanie w gnieździe uchwytu oraz dodatkowa ochrona przed korozją.
Zastosowanie
Sworzeń stosowany jest w centrach obróbczych oraz obrabiarkach NC wyposażonych w narzędzia ze stożkowym chwytem steep taper zgodnym z ISO 7388-1 (DIN 69871) oraz ISO 7388-2 (JIS B 6339 MAS/BT). Przeznaczony do mocowania oprawek narzędziowych z gniazdem SK50 i gwintem M24, w aplikacjach wymagających doprowadzenia chłodziwa przez wrzeciono, takich jak frezowanie, wiercenie czy rozwiercanie.
Specyfikacja techniczna
- Typ elementu: sworzeń dociągający / śruba pociągowa z otworem
- Norma wykonania: DIN 69872-A
- Stożek: SK50
- Gwint: M24
- Chłodzenie: z otworem przelotowym (chłodzenie wewnętrzne)
- Materiał: stal ulepszona cieplnie
- Twardość: 58 ± 2 HRC
- Głębokość hartowania: 0,5–0,8
- Gwint: miękko walcowany zgodnie z DIN
- Powierzchnia: równolegle szlifowana i brunirana
- Kompatybilne uchwyty: steep taper ISO 7388-1 (DIN 69871) oraz ISO 7388-2 (JIS B 6339 MAS/BT)
Najczęściej zadawane pytania
Do jakich uchwytów pasuje ten sworzeń dociągający SK50-M24?
Element jest przeznaczony do narzędzi ze stożkowym chwytem typu steep taper ISO 7388-1 (DIN 69871) oraz ISO 7388-2 (JIS B 6339 MAS/BT) w rozmiarze SK50 z gwintem M24.
Czy ten sworzeń umożliwia chłodzenie przez wrzeciono?
Tak, jest to śruba pociągowa z otworem przelotowym, co pozwala na zastosowanie chłodzenia wewnętrznego.
Jaką twardość ma sworzeń dociągający Fortis?
Twardość elementu wynosi 58 ± 2 HRC przy głębokości hartowania 0,5–0,8.
Z jakiego materiału wykonany jest ten element mocujący?
Sworzeń wykonany jest ze stali ulepszonej cieplnie z powierzchnią równolegle szlifowaną i bruniraną.
Dane techniczne
| Średnica zewnętrzna [mm] | 28 |
| Gwint | M24 |
| L2 [mm] | 34 |
| D2 [mm] | 21 |
| D1 [mm] | 25 |
| Stożek | SK 50 |
| Długość całkowita [mm] | 74 |
| Norma | DIN 69872 |
| Wersja | z chłodzeniem wewnętrznym |
