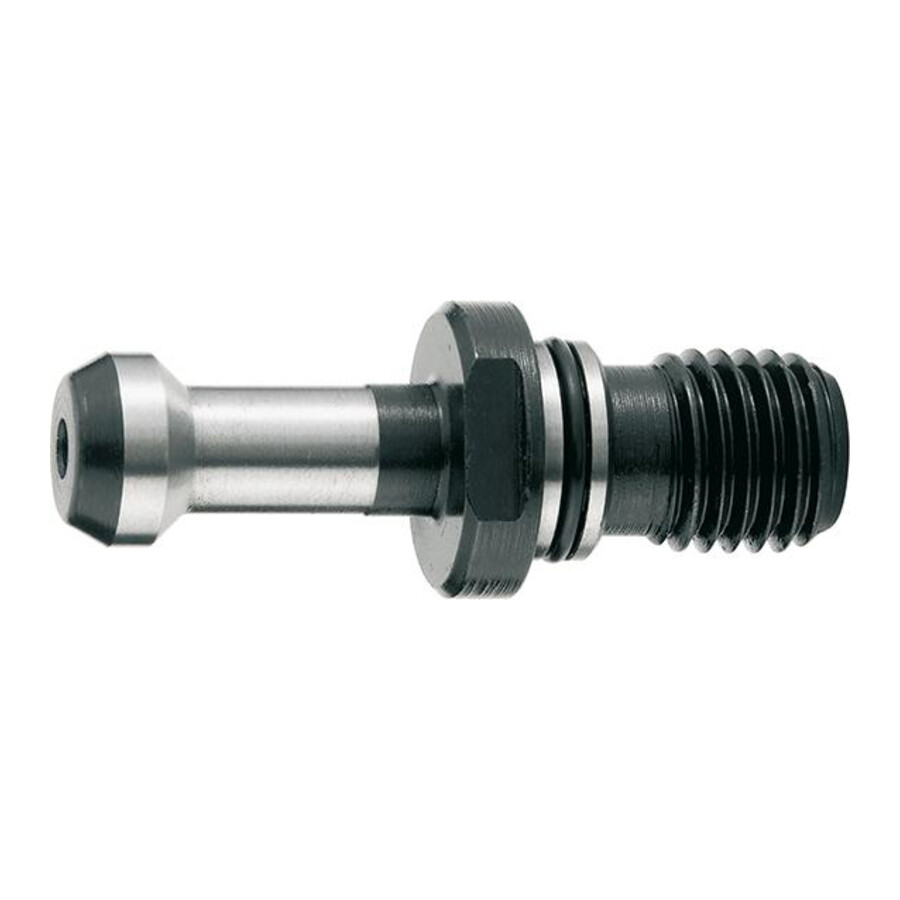

Sworzeń dociągający ISO 7388-2 JIS B6339 BT40 M16, 45 ° Fortis

nowość

Wysyłka w: 3 dni

Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy

Cena: 21,65 zł

bez 23% VAT i kosztów dostawy

Cena regularna:

21.65

Najniższa cena z 30 dni przed obniżką:

ilość sztuka

towar niedostępny

dodaj do przechowalni

Ocena:

Producent:

Kod produktu: 4063726032713

zapytaj o produkt
poleć znajomemu
dodaj opinię

Opis

Sworzeń dociągający JIS B 6339 BT40 45G Fortis

Element mocujący przeznaczony do systemów narzędziowych w centrach obróbczych i maszynach NC, stosowany do pewnego zacisku oprawek ze stożkowym trzpieniem kątowym. Rozwiązanie dla narzędziowni, działów utrzymania ruchu i firm produkcyjnych wymagających stabilnego mocowania narzędzia skrawającego.

Cechy i korzyści

Wykonanie wg ISO 7388-2 (JIS B 6339 MAS/BT) – kompatybilność z systemami BT40 stosowanymi w wielu centrach obróbczych, co ułatwia standaryzację oprzyrządowania.
Strefa robocza hartowana – zwiększona odporność na zużycie w miejscu współpracy z mechanizmem zaciskowym, co przekłada się na dłuższą żywotność elementu.
Twardość 58 ± 2 HRC, kontrolowana głębokość utwardzenia – stabilne parametry użytkowe w długim okresie eksploatacji, co ogranicza przestoje związane z wymianą elementów mocujących.
Gwint walcowany na zimno zgodnie z DIN – trwałe i dokładne połączenie gwintowe, co zmniejsza ryzyko poluzowania w czasie pracy maszyny.
Powierzchnie równoległe szlifowane i czernione – dobra jakość powierzchni oraz dodatkowa ochrona przed korozją, co ułatwia montaż i demontaż.
Wykonanie bez otworu przelotowego – prosta, zwarta konstrukcja dopasowana do wymaganych rozwiązań mocowania w wybranych wrzecionach.

Zastosowanie

Produkt przeznaczony jest do mocowania narzędzi ze stożkowym trzpieniem kątowym zgodnym z ISO 7388-1 (DIN 69871) oraz ISO 7388-2 (JIS B 6339 MAS/BT) w centrach obróbczych i maszynach NC. Stosowany w zakładach obróbki skrawaniem, narzędziowniach oraz działach utrzymania ruchu do stabilnego i powtarzalnego zacisku oprawek narzędziowych typu BT40.

Specyfikacja techniczna

Typ: Śruba pociągowa / sworzeń dociągający
Norma wykonania: ISO 7388-2 (JIS B 6339 MAS/BT)
Przeznaczenie stożka: ISO 7388-1 (DIN 69871) oraz ISO 7388-2 (JIS B 6339 MAS/BT)
Rodzaj stożka: BT40
Wersja: Bez otworu przelotowego
Twardość strefy roboczej: 58 ± 2 HRC
Głębokość utwardzenia: 0,5–0,8
Gwint: Gwint walcowany na zimno, zgodnie z DIN
Obróbka powierzchni: Powierzchnie równoległe szlifowane i czernione
Oznaczenie: 45G

Najczęściej zadawane pytania

Do jakich oprawek pasuje ten sworzeń dociągający BT40?

Element jest przeznaczony do narzędzi ze stożkowym trzpieniem kątowym zgodnym z ISO 7388-1 (DIN 69871) oraz ISO 7388-2 (JIS B 6339 MAS/BT) w rozmiarze BT40.

Czy ten sworzeń dociągający ma otwór przelotowy?

Nie, jest to wersja bez otworu przelotowego.

Jaką twardość ma strefa robocza sworznia dociągającego?

Strefa robocza jest hartowana do twardości 58 ± 2 HRC, z głębokością utwardzenia 0,5–0,8.

W jakich maszynach można stosować ten element mocujący?

Sworzeń może być stosowany w centrach obróbczych i maszynach NC przystosowanych do systemu ISO 7388-1 / ISO 7388-2 z gniazdem BT40.
