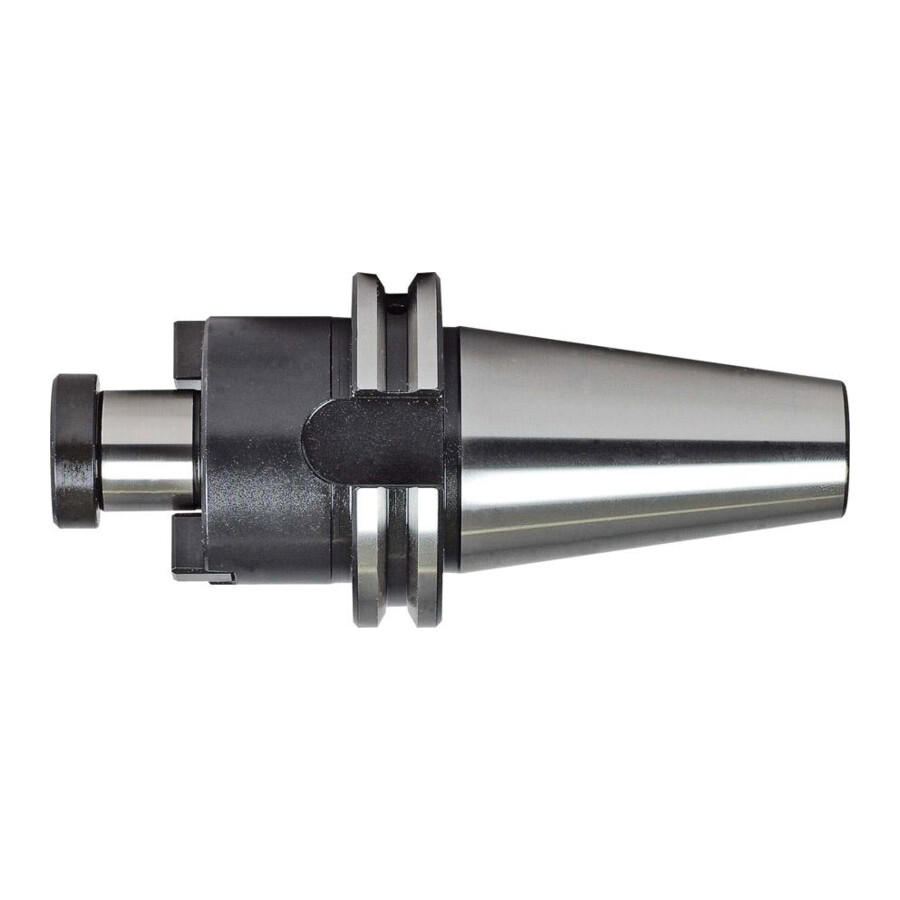

Trzpień frezarski do głowic nasadzanych DIN 69871 AD SK40 16 mm Fortis

Uchwyt do głowic frezarskich SK 40 16 mm Fortis

Trzpień frezarski przeznaczony do mocowania głowic nasadzanych w oprawkach typu SK 40 zgodnych z DIN 69871 AD. Rozwiązanie skierowane do narzędziowni, działów utrzymania ruchu oraz zakładów obróbki skrawaniem wymagających stabilnego mocowania i powtarzalnej dokładności obróbki.

Cechy i korzyści

• Wykonanie zgodne z ISO 7388-1 (DIN 69871), kształt AD – pełna kompatybilność z typowymi wrzecionami i uchwytami SK 40, co ułatwia integrację z parkiem maszynowym.
• Stopowa stal do nawęglania – wysoka trwałość powierzchni roboczych przekłada się na dłuższą żywotność uchwytu i rzadszą wymianę oprzyrządowania.
• Twardość po hartowaniu 58 ± 2 HRC – odporność na zużycie i odkształcenia przy obciążeniach dynamicznych, co ogranicza ryzyko utraty dokładności mocowania.
• Tolerancja kąta stożka AT3 i Ra < 1 μm – precyzyjne przyleganie stożka do wrzeciona zmniejsza bicie i poprawia jakość powierzchni obrabianej.
• Bicie promieniowe ≤ 0,01 mm – stabilne prowadzenie narzędzia wspiera uzyskanie wąskich tolerancji wymiarowych i redukuje wibracje.
• Klasa wyważania G 6,3 przy 15000 min-1 – przystosowanie do pracy przy wysokich prędkościach obrotowych zwiększa elastyczność zastosowań na centrach obróbczych.
• Otwór kanału chłodzącego – umożliwia doprowadzenie chłodziwa przez uchwyt, co poprawia warunki skrawania i wydłuża trwałość narzędzi.
• Śruba dociągająca w komplecie – gotowość do pracy od razu po dostawie, bez potrzeby kompletowania dodatkowych elementów mocujących.

Zastosowanie

Uchwyt przeznaczony jest do mocowania głowic frezarskich nasadzanych z rowkiem poprzecznym według DIN 1880 w oprawkach SK 40. Sprawdza się w frezowaniu czołowym i obwodowym na frezarkach konwencjonalnych i centrach obróbczych stosowanych w produkcji części maszyn, form, narzędzi oraz w działach utrzymania ruchu realizujących naprawy i modernizacje podzespołów.

Specyfikacja techniczna

• Norma wykonania: ISO 7388-1 (DIN 69871), kształt AD
• Materiał: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,5 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
• Stożek: SK 40
• Stożek wg normy: DIN 254
• Tolerancja kąta stożka: AT3
• Dokładność powierzchni stożka: Ra < 1 μm
• Bicie promieniowe: ≤ 0,01 mm
• Klasa wyważania: G 6,3 przy 15000 min-1
• Otwór kanału chłodzącego: tak
• Możliwość mocowania narzędzi: z rowkiem poprzecznym wg DIN 1880
• Średnica trzpienia: 16 mm
• Uchwyt: SK 40
• A: 35 mm
• D3: 38 mm
• L1: 17 mm
• Kształt: DIN 69871 AD
• Dostawa: trzpień frezarski uniwersalny do głowic nasadzanych ze śrubą dociągającą

Zawartość zestawu

• Trzpień frezarski uniwersalny do głowic nasadzanych
• Śruba dociągająca
