Trzpień frezarski do głowic nasadzanych DIN 69893 HSK-A63 27x60 mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

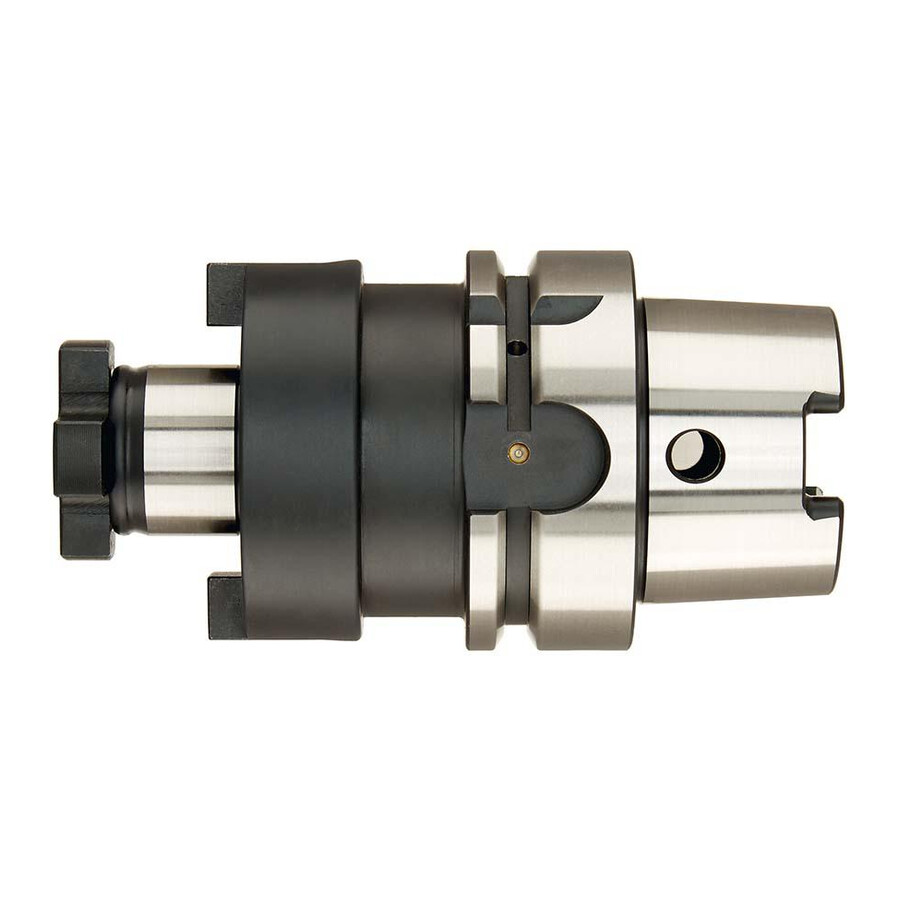

Trzpień frezarski do głowic nasadzanych HSK-A63 27x60 mm Fortis
Precyzyjny uchwyt do głowic frezarskich przeznaczony do systemu HSK-A63, stosowany do mocowania głowic nasadzanych w obróbce skrawaniem. Rozwiązanie dedykowane dla narzędziowni, działów utrzymania ruchu oraz producentów korzystających z systemów uchwytów HSK zgodnych z DIN 69893.
Cechy i korzyści
- Zgodność z ISO 12164-1 (DIN 69893), kształt A – pewne dopasowanie do oprawek HSK-A63 w standardowych centrach obróbczych, co ułatwia integrację z istniejącym parkiem maszynowym.
- Twardość po hartowaniu 58 ± 2 HRC – zwiększona odporność powierzchni roboczych na zużycie, co przekłada się na stabilność mocowania i dłuższą żywotność uchwytu.
- Tolerancja kąta stożka AT3 i bicie promieniowe ≤ 0,006 mm – wysoka precyzja pozycjonowania narzędzia, ograniczenie drgań i poprawa jakości powierzchni obrabianej.
- Klasa wyważenia G 2,5 dla 25000 min⁻¹ – możliwość bezpiecznej pracy przy wysokich prędkościach obrotowych, co skraca czas obróbki i zwiększa wydajność.
- Otwór kanału chłodzącego – umożliwia doprowadzenie chłodziwa przez uchwyt, co poprawia chłodzenie strefy skrawania i stabilizuje proces.
- Do narzędzi z rowkiem poprzecznym wg DIN 1880 – kompatybilność z głowicami nasadzanymi wyposażonymi w standardowy rowek, co upraszcza dobór osprzętu.
Zastosowanie
Przeznaczony do mocowania głowic frezarskich nasadzanych z rowkiem poprzecznym zgodnym z DIN 1880 w maszynach wyposażonych w uchwyt wrzeciona HSK-A63. Sprawdza się w frezowaniu w produkcji seryjnej i jednostkowej, w narzędziowniach, zakładach obróbki metalu oraz działach utrzymania ruchu, gdzie wymagane jest stabilne i powtarzalne mocowanie głowic na trzpieniu frezarskim.
Specyfikacja techniczna
- Norma: ISO 12164-1 (DIN 69893), kształt A
- Stożek: HSK-A63
- Długość trzpienia: 21 mm
- Średnica trzpienia: 27 mm
- Długość wysięgu: 60 mm
- Średnica odsadzenia: 58 mm
- Stożek czołowy: DIN 254
- Tolerancja kąta stożka: AT3
- Bicie promieniowe: ≤ 0,006 mm
- Klasa wyważenia: G 2,5 dla 25000 min⁻¹
- Otwór kanału chłodzącego: tak
- Przeznaczenie mocowania: narzędzia z rowkiem poprzecznym wg DIN 1880
Zawartość zestawu
- Trzpień frezarski uniwersalny do głowic nasadzanych
- Śruba dociągająca
Najczęściej zadawane pytania
Do jakiego uchwytu wrzeciona pasuje ten trzpień frezarski HSK-A63?
Trzpień jest przeznaczony do systemu HSK-A63 zgodnego z ISO 12164-1 (DIN 69893), kształt A.
Jakie głowice frezarskie można mocować na tym trzpieniu?
Trzpień służy do mocowania głowic nasadzanych z rowkiem poprzecznym wykonanym według DIN 1880.
Czy ten uchwyt ma doprowadzenie chłodziwa przez kanał chłodzący?
Tak, produkt posiada otwór kanału chłodzącego umożliwiający doprowadzenie chłodziwa przez uchwyt.
Co jest dołączone w dostawie trzpienia frezarskiego?
W dostawie znajduje się trzpień frezarski uniwersalny do głowic nasadzanych oraz śruba dociągająca.
Dane techniczne
| Długość trzpienia [mm] | 21 |
| Stożek | HSK-A63 |
| Średnica trzpienia [mm] | 27 |
| Norma | DIN 69893 |
| Długość wysięgu [mm] | 60 |
| Długość wysięgu [mm] | 60 |
| Średnica odsadzenia [mm] | 58 |
