Trzpień frezarski do głowic nasadzanych DIN 69893 HSK-A63 32x60 mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

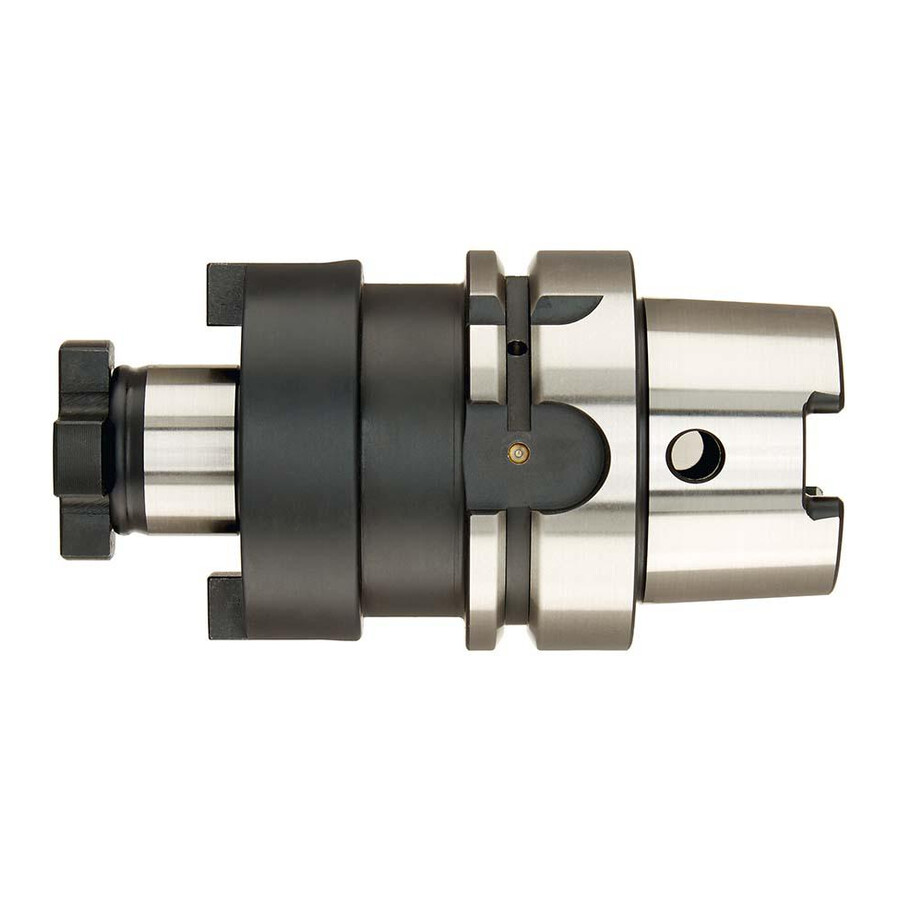

Uchwyt do głowic frezarskich HSK-A63 32x60 mm Fortis
Profesjonalny trzpień frezarski do głowic nasadzanych, przeznaczony do precyzyjnego mocowania narzędzi skrawających w obrabiarkach CNC i konwencjonalnych. Sprawdza się w zastosowaniach produkcyjnych, gdzie kluczowa jest dokładność bicia, powtarzalność mocowania oraz stabilność przy wysokich prędkościach obrotowych.
Cechy i korzyści
- Wykonanie według ISO 12164-1 (DIN 69893), kształt A – zapewnia kompatybilność z oprawkami i wrzecionami przystosowanymi do standardu HSK-A63, co ułatwia integrację z istniejącym parkiem maszynowym.
- Stopowa stal do nawęglania, hartowana 58 ± 2 HRC – wysoka twardość powierzchni przekłada się na długą żywotność trzpienia i stabilne parametry mocowania w czasie eksploatacji.
- Bicie promieniowe ≤ 0,006 mm – ogranicza drgania i poprawia jakość obróbki, co wpływa na dłuższą trwałość narzędzi skrawających oraz lepszą dokładność wymiarową detali.
- Klasa wyważenia G 2,5 dla 25000 min-1 – umożliwia pracę przy wysokich prędkościach obrotowych, redukując obciążenia wrzeciona i zwiększając bezpieczeństwo procesu obróbki.
- Otwór kanału chłodzącego – umożliwia efektywne doprowadzenie chłodziwa do strefy skrawania, co wspiera obniżenie temperatury i poprawę jakości powierzchni obrabianej.
- Mocowanie narzędzi z rowkiem poprzecznym według DIN 1880 – gwarantuje pewne osadzenie głowic nasadzanych oraz powtarzalne pozycjonowanie przy częstych przezbrojeniach.
Zastosowanie
Trzpień przeznaczony jest do mocowania głowic frezarskich nasadzanych w systemie HSK-A63 w centrach obróbkowych i frezarkach. Stosowany w produkcji seryjnej i jednostkowej w zakładach obróbki metali, narzędziowniach oraz działach utrzymania ruchu, w operacjach takich jak frezowanie płaszczyzn, obróbka zgrubna i wykańczająca z wykorzystaniem głowic nasadzanych z rowkiem poprzecznym według DIN 1880.
Specyfikacja techniczna
- Norma: ISO 12164-1 (DIN 69893), kształt A
- Stożek: HSK-A63
- Stożek wg: DIN 254
- Tolerancja kąta stożka: AT3
- Bicie promieniowe: ≤ 0,006 mm
- Klasa wyważenia: G 2,5 dla 25000 min-1
- Długość trzpienia: 24 mm
- Średnica trzpienia: 32 mm
- Długość wysięgu: 60 mm
- Średnica odsadzenia: 78 mm
- Materiał: stopowa stal do nawęglania
- Twardość po hartowaniu: 58 ± 2 HRC
- Minimalna głębokość hartowania: 0,5 mm
- Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
- Kanał chłodzący: z otworem kanału chłodzącego
- Przeznaczenie: do mocowania narzędzi z rowkiem poprzecznym według DIN 1880
- Dostawa: trzpień frezarski uniwersalny do głowic nasadzanych ze śrubą dociągającą
Zawartość zestawu
- Trzpień frezarski uniwersalny do głowic nasadzanych
- Śruba dociągająca
Najczęściej zadawane pytania
Do jakich oprawek i wrzecion pasuje ten uchwyt HSK-A63?
Uchwyt wykonany jest według ISO 12164-1 (DIN 69893), kształt A, ze stożkiem HSK-A63, dzięki czemu jest przeznaczony do wrzecion i systemów mocowania zgodnych z tym standardem.
Czy ten trzpień nadaje się do głowic frezarskich z rowkiem poprzecznym?
Tak, jest przystosowany do mocowania narzędzi z rowkiem poprzecznym według DIN 1880, czyli głowic frezarskich nasadzanych wykonanych w tym standardzie.
Jakie jest dopuszczalne bicie promieniowe tego trzpienia frezarskiego?
Deklarowane bicie promieniowe wynosi ≤ 0,006 mm, co pozwala na precyzyjną obróbkę przy ograniczonych drganiach narzędzia.
Czy w komplecie znajduje się śruba dociągająca do głowicy frezarskiej?
Tak, dostawa obejmuje trzpień frezarski uniwersalny do głowic nasadzanych wraz ze śrubą dociągającą.
Dane techniczne
| Długość wysięgu [mm] | 60 |
| Długość wysięgu [mm] | 60 |
| Średnica odsadzenia [mm] | 78 |
| Długość trzpienia [mm] | 24 |
| Stożek | HSK-A63 |
| Średnica trzpienia [mm] | 32 |
| Norma | DIN 69893 |
