Trzpień frezarski do głowic nasadzanych DIN 69893A HSK-A63 40x100 mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

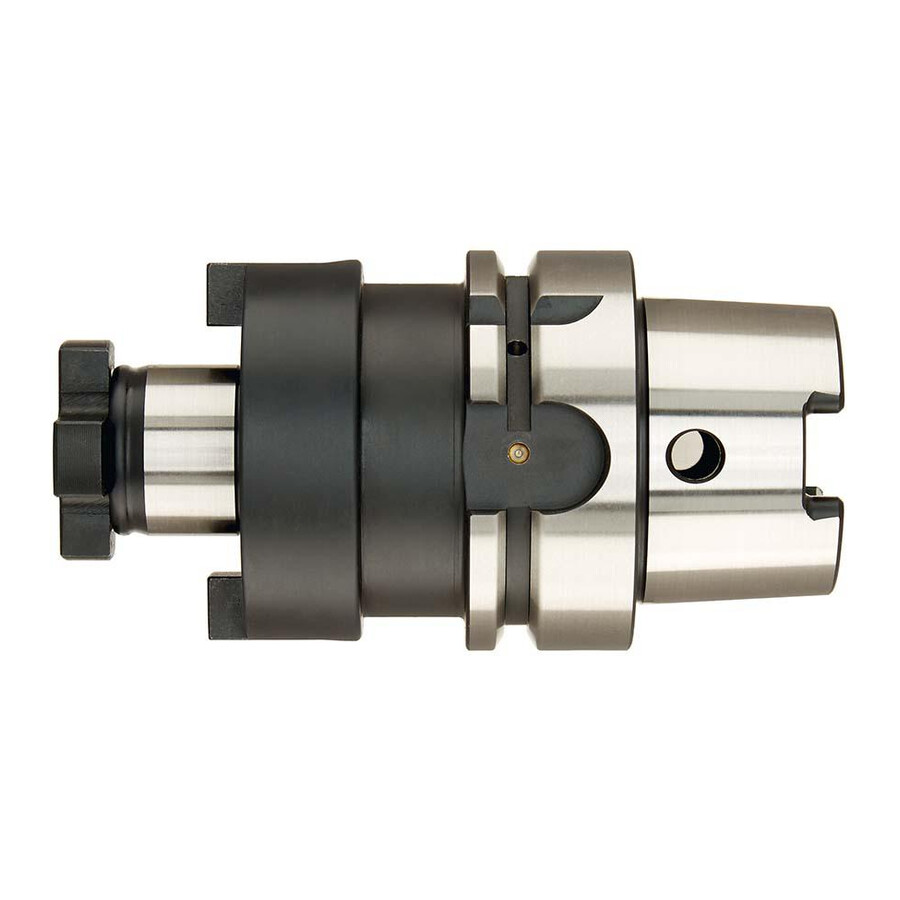

Trzpień frezarski do głowic nasadzanych HSK-A63 40x100 mm Fortis
Trzpień przeznaczony do mocowania głowic frezarskich nasadzanych w oprawkach HSK-A63, zgodnych z odpowiednią normą stożka. Rozwiązanie dedykowane do precyzyjnej obróbki skrawaniem w centrach obróbczych, gdzie wymagana jest powtarzalność mocowania i stabilność procesu.
Cechy i korzyści
- Zgodność z ISO 12164-1 (DIN 69893), kształt A – łatwa integracja z istniejącym systemem oprawek HSK-A w obrabiarkach CNC.
- Twardość po hartowaniu 58 ± 2 HRC – odporność na zużycie powierzchni stożkowych przekłada się na dłuższą żywotność uchwytu i stabilność mocowania.
- Minimalna głębokość hartowania 0,5 mm – zabezpiecza przed przedwczesnym zużyciem przy intensywnej eksploatacji.
- Wytrzymałość rdzenia ok. 950 N/mm² – zwiększona odporność na obciążenia dynamiczne podczas frezowania.
- Bicie promieniowe ≤ 0,006 mm – poprawa dokładności obróbki, lepsza jakość powierzchni i mniejsze ryzyko drgań.
- Klasa wyważenia G 2,5 dla 25000 min⁻¹ – możliwość pracy przy wysokich prędkościach obrotowych bez pogorszenia stabilności.
- Otwór kanału chłodzącego – umożliwia doprowadzenie chłodziwa bezpośrednio do strefy skrawania, co wspiera wydłużenie trwałości narzędzia skrawającego.
- Dodatkowe otwory gwintowane do głowic wg DIN 2079 – zwiększona uniwersalność mocowania różnych typów głowic frezarskich.
Zastosowanie
Trzpień znajduje zastosowanie w centrach obróbczych i frezarkach z wrzecionem HSK-A63 do mocowania głowic nasadzanych z rowkiem poprzecznym według DIN 1880 oraz głowic frezarskich z mocowaniem zgodnym z DIN 2079. Przeznaczony do profesjonalnych zastosowań w obróbce metali, w działach utrzymania ruchu, narzędowniach oraz zakładach produkcyjnych wymagających stabilnego i powtarzalnego mocowania narzędzi.
Specyfikacja techniczna
- Norma: DIN 69893 (ISO 12164-1), kształt A
- Stożek: HSK-A63
- Długość trzpienia: 27 mm
- Średnica trzpienia: 40 mm
- Długość wysięgu: 100 mm
- Średnica odsadzenia: 88 mm
- Stożek wg normy: DIN 254
- Tolerancja kąta stożka: AT3
- Bicie promieniowe: ≤ 0,006 mm
- Klasa wyważenia: G 2,5 dla 25000 min⁻¹
- Materiał: stopowa stal do nawęglania
- Twardość po hartowaniu: 58 ± 2 HRC
- Minimalna głębokość hartowania: 0,5 mm
- Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
- Rowek poprzeczny narzędzia: zgodnie z DIN 1880
Zawartość zestawu
- Trzpień frezarski uniwersalny do głowic nasadzanych
- Śruba dociągająca
Najczęściej zadawane pytania
Do jakiego typu oprawek i wrzecion pasuje ten trzpień frezarski?
Trzpień jest przeznaczony do systemu HSK-A63 zgodnego z normą DIN 69893 (ISO 12164-1), kształt A.
Jakie głowice frezarskie można mocować na tym trzpieniu?
Można mocować głowice nasadzane z rowkiem poprzecznym według DIN 1880 oraz głowice frezarskie z mocowaniem zgodnym z DIN 2079.
Czy trzpień ma kanał chłodzący do doprowadzenia chłodziwa?
Tak, trzpień posiada otwór kanału chłodzącego do doprowadzenia czynnika chłodzącego do strefy obróbki.
Jaka jest długość i średnica trzpienia oraz wysięg?
Długość trzpienia wynosi 27 mm, średnica trzpienia 40 mm, a długość wysięgu 100 mm.
Dane techniczne
| Średnica trzpienia [mm] | 40 |
| Norma | DIN 69893 |
| Długość wysięgu [mm] | 100 |
| Długość wysięgu [mm] | 100 |
| Średnica odsadzenia [mm] | 88 |
| Długość trzpienia [mm] | 27 |
| Stożek | HSK-A63 |
