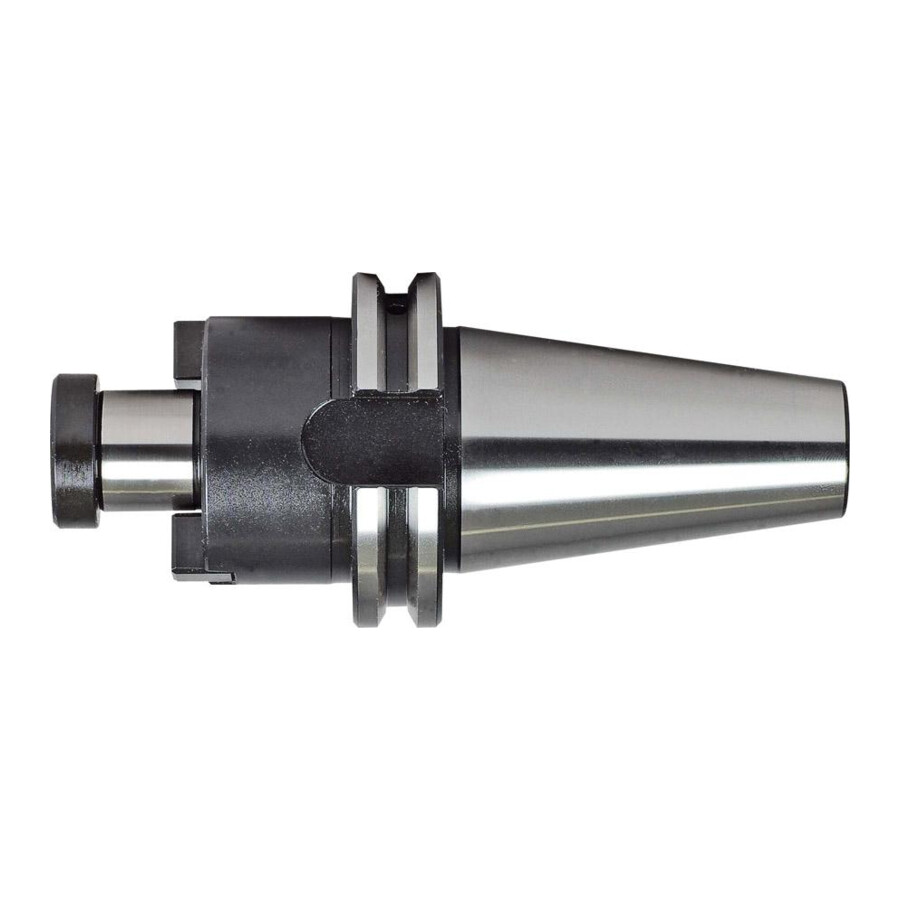

Trzpień frezarski do głowic nasadzanych DIN69871AD SK40 A100 32mm Fortis

Uchwyt do głowic frezarskich DIN 69871 AD SK 40 32 mm Fortis

Precyzyjny trzpień frezarski do głowic nasadzanych przeznaczony do profesjonalnych centrów obróbczych i frezarek wyposażonych w stożek SK 40. Zapewnia stabilne mocowanie głowic frezarskich, co przekłada się na powtarzalność obróbki i redukcję kosztów ustawczych.

Cechy i korzyści

• Wykonanie wg ISO 7388-1 (DIN 69871), kształt AD – pełna kompatybilność z uchwytami maszynowymi opartymi na standardzie SK 40, co ułatwia integrację z istniejącym parkiem maszynowym.
• Hartowana stal stopowa do nawęglania – wysoka trwałość powierzchni roboczych ogranicza zużycie uchwytu i zmniejsza częstotliwość wymiany osprzętu.
• Twardość 58 ± 2 HRC, głębokość hartowania min. 0,5 mm – odporność na ścieranie zapewnia stabilne mocowanie narzędzia przez długi okres eksploatacji.
• Tolerancja kąta stożka AT3 i chropowatość Ra < 1 μm – bardzo dobra przyległość w stożku wrzeciona poprawia dokładność obróbki i zmniejsza bicie narzędzia.
• Bicie promieniowe ≤ 0,01 mm – wysoka precyzja mocowania ogranicza drgania, co przekłada się na lepszą jakość powierzchni i dłuższą żywotność frezów.
• Klasa wyważenia G 6,3 przy 15000 min⁻¹ – możliwość pracy przy wysokich prędkościach obrotowych bez nadmiernych obciążeń łożysk wrzeciona.
• Otwór kanału chłodzącego – umożliwia doprowadzenie chłodziwa przez uchwyt, zwiększając wydajność chłodzenia i stabilność procesu skrawania.
• Do narzędzi z rowkiem poprzecznym wg DIN 1880 – uniwersalne zastosowanie z typowymi głowicami nasadzanymi, co ułatwia standaryzację oprzyrządowania.

Zastosowanie

Trzpień przeznaczony jest do mocowania głowic frezarskich nasadzanych z rowkiem poprzecznym według DIN 1880 w oprawkach SK 40 spełniających ISO 7388-1 (DIN 69871), kształt AD. Stosowany w obróbce skrawaniem na frezarkach i centrach obróbczych w zakładach produkcyjnych, narzędziowniach, działach utrzymania ruchu oraz warsztatach zajmujących się precyzyjną obróbką elementów metalowych.

Specyfikacja techniczna

• Norma wykonania: ISO 7388-1 (DIN 69871), kształt AD
• Materiał: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,5 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
• Stożek: SK 40, stożek DIN 254
• Tolerancja kąta stożka: AT3
• Dokładność powierzchni stożka: Ra < 1 μm
• Bicie promieniowe: ≤ 0,01 mm
• Klasa wyważenia: G 6,3 przy 15000 min⁻¹
• Otwór kanału chłodzącego: tak
• Przeznaczenie: do mocowania narzędzi z rowkiem poprzecznym wg DIN 1880
• Długość całkowita A: 100 mm
• Długość L1: 24 mm
• Średnica trzpienia: 32 mm
• Średnica D3: 78 mm
• Uchwyt: SK 40
• Dostawa: trzpień frezarski uniwersalny do głowic nasadzanych ze śrubą dociągającą
