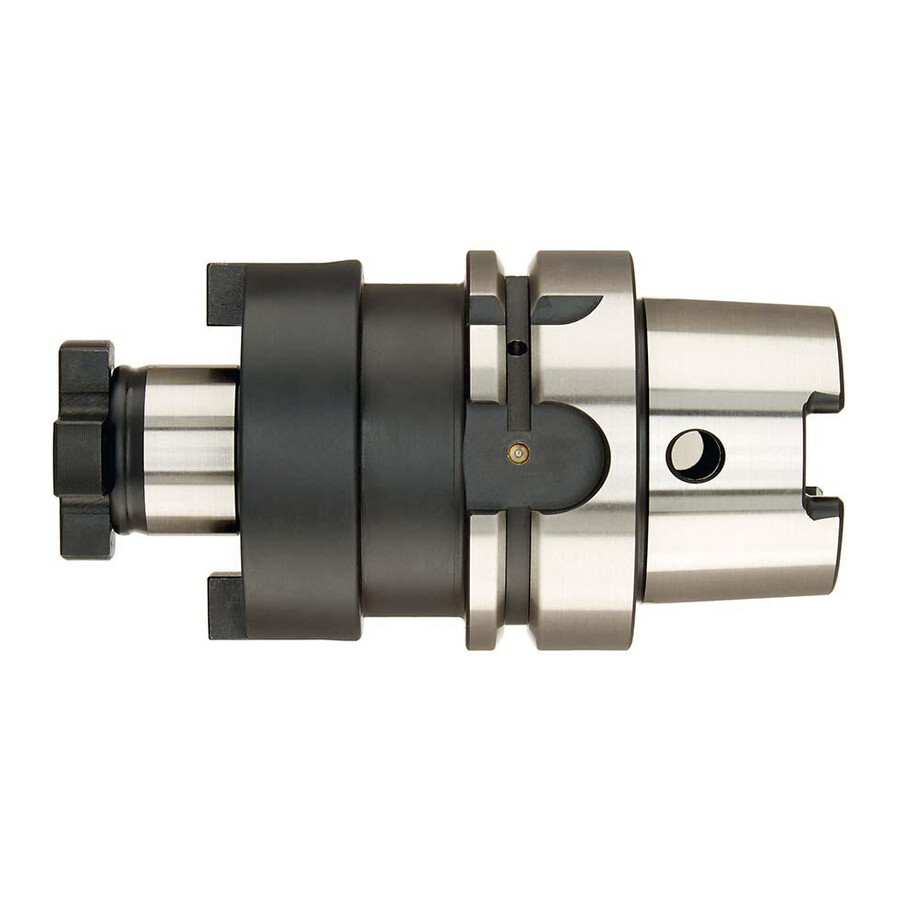

Trzpień frezarski do głowic nasadzanych HSK-A63 16x100 mm Fortis
Precyzyjny uchwyt do głowic frezarskich nasadzanych przeznaczony do systemu HSK-A63, zaprojektowany do sztywnego i powtarzalnego mocowania narzędzi skrawających. Rozwiązanie kierowane do narzędziowni, działów utrzymania ruchu oraz producentów wykorzystujących obróbkę frezowaniem w seriach i produkcji jednostkowej.
Cechy i korzyści
- Norma ISO 12164-1 (DIN 69893), kształt A – pełna kompatybilność z oprawkami wrzeciona HSK-A63 w nowoczesnych centrach obróbczych.
- Twardość po hartowaniu 58 ± 2 HRC – wysoka odporność na zużycie w gnieździe wrzeciona oraz na powierzchniach ustalających, co ogranicza koszty wymiany oprzyrządowania.
- Bicie promieniowe ≤ 0,006 mm – stabilna, dokładna obróbka i lepsza jakość powierzchni obrabianych detali przy frezowaniu.
- Klasa wyważenia G 2,5 dla 25000 min⁻¹ – umożliwia pracę przy wysokich prędkościach obrotowych z ograniczonym poziomem drgań, co zwiększa trwałość narzędzi.
- Otwór kanału chłodzącego – umożliwia doprowadzenie chłodziwa przez trzpień, wspierając stabilne warunki skrawania i wydłużając żywotność głowic frezarskich.
- Mocowanie narzędzi z rowkiem poprzecznym wg DIN 1880 – szybkie i pewne ustalenie głowic nasadzanych, co skraca czasy przezbrojeń.
Zastosowanie
Trzpień przeznaczony do mocowania głowic frezarskich nasadzanych z rowkiem poprzecznym według DIN 1880 w oprawkach HSK-A63. Stosowany w obrabiarkach CNC oraz centrach obróbczych do frezowania czołowego, obwodowego i zgrubnego w zakładach produkcyjnych, narzędziowniach oraz w działach utrzymania ruchu, gdzie wymagana jest stabilność mocowania i powtarzalność pozycjonowania narzędzia.
Specyfikacja techniczna
- Norma: DIN 69893 (ISO 12164-1), kształt A
- Stożek: HSK-A63
- Średnica trzpienia [mm]: 16
- Długość wysięgu [mm]: 100
- Długość trzpienia [mm]: 17
- Średnica odsadzenia [mm]: 38
- Twardość po hartowaniu: 58 ± 2 HRC
- Minimalna głębokość hartowania: 0,5 mm
- Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
- Stożek: DIN 254
- Tolerancja kąta stożka: AT3
- Bicie promieniowe: ≤ 0,006 mm
- Klasa wyważenia: G 2,5 dla 25000 min⁻¹
- Otwór kanału chłodzącego: tak
- Przeznaczenie: do mocowania narzędzi z rowkiem poprzecznym wg DIN 1880
- Dostawa: trzpień frezarski uniwersalny do głowic nasadzanych ze śrubą dociągającą
Najczęściej zadawane pytania
Do jakiego typu wrzeciona pasuje ten trzpień frezarski HSK-A63?
Trzpień jest przeznaczony do systemu HSK-A63 zgodnego z ISO 12164-1 (DIN 69893), kształt A.
Jakie narzędzia można mocować na tym trzpieniu frezarskim?
Trzpień służy do mocowania głowic frezarskich nasadzanych z rowkiem poprzecznym według DIN 1880.
Czy trzpień ma możliwość doprowadzenia chłodziwa przez oprawkę?
Tak, trzpień jest wyposażony w otwór kanału chłodzącego.
Co wchodzi w zakres dostawy trzpienia frezarskiego Fortis?
W zakresie dostawy znajduje się trzpień frezarski uniwersalny do głowic nasadzanych wraz ze śrubą dociągającą.
Dane techniczne
| Stożek | HSK-A63 |
| Średnica trzpienia [mm] | 16 |
| Norma | DIN 69893 |
| Długość wysięgu [mm] | 100 |
| Długość wysięgu [mm] | 100 |
| Średnica odsadzenia [mm] | 38 |
| Długość trzpienia [mm] | 17 |
