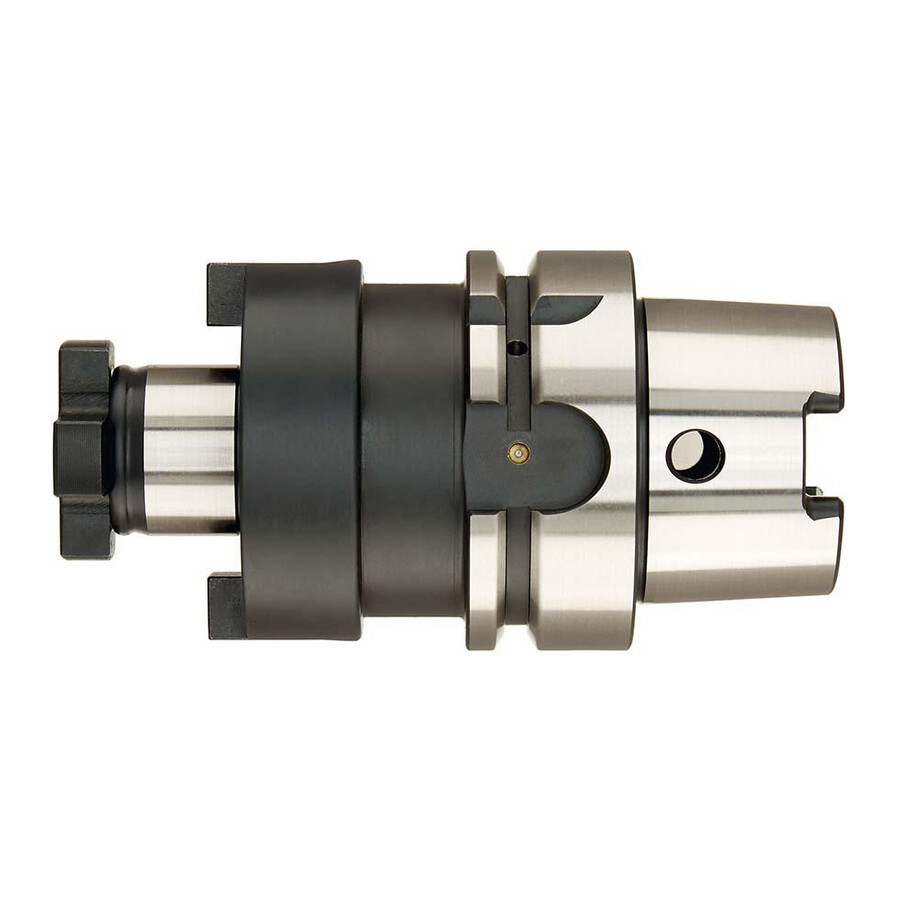

Trzpień frezarski do głowic nasadzanych HSK-A63 16x50 mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Uchwyt frezarski do głowic nasadzanych HSK-A63 16x50 mm Fortis
Precyzyjny trzpień frezarski przeznaczony do mocowania głowic nasadzanych w systemie HSK-A63, zgodny z wymaganiami obróbki z dużą dokładnością i stabilnością. Rozwiązanie dedykowane dla zakładów obróbki skrawaniem, narzędziowni oraz działów utrzymania ruchu, które oczekują powtarzalności mocowania głowic frezarskich.
Cechy i korzyści
- Zgodność z ISO 12164-1 (DIN 69893), kształt A – łatwa integracja z istniejącymi wrzecionami HSK-A63 oraz kompatybilność z typowymi oprawkami maszyn CNC.
- Stal stopowa do nawęglania, twardość 58 ± 2 HRC – zwiększona odporność na zużycie gniazd i powierzchni roboczych, co przekłada się na dłuższy okres eksploatacji uchwytu.
- Bicie promieniowe ≤ 0,006 mm – wysoka dokładność prowadzenia głowicy frezarskiej, co sprzyja uzyskaniu lepszej jakości powierzchni obrabianej i redukcji poprawek.
- Klasa wyważenia G 2,5 dla 25000 min-1 – stabilna praca przy wysokich prędkościach obrotowych, zmniejszone drgania i obciążenia wrzeciona.
- Otwór kanału chłodzącego – możliwość efektywnego doprowadzenia chłodziwa do strefy skrawania, co wpływa na trwałość narzędzia skrawającego i bezpieczeństwo procesu.
- Mocowanie narzędzi z rowkiem poprzecznym wg DIN 1880 – uniwersalne zastosowanie z wieloma typami głowic nasadzanych stosowanych w produkcji seryjnej i jednostkowej.
Zastosowanie
Trzpień frezarski przeznaczony jest do mocowania głowic nasadzanych z rowkiem poprzecznym według DIN 1880 w systemie HSK-A63. Sprawdza się w centrach obróbczych CNC, frezarkach i liniach produkcyjnych w branży metalowej, produkcji części maszyn, narzędziowniach oraz w działach utrzymania ruchu realizujących obróbkę frezarską z wykorzystaniem głowic nasadzanych.
Specyfikacja techniczna
- Norma: ISO 12164-1 (DIN 69893), kształt A
- Stożek: HSK-A63
- Długość trzpienia: 17 mm
- Średnica trzpienia: 16 mm
- Długość wysięgu: 45 mm
- Średnica odsadzenia: 38 mm
- Stożek czołowy: DIN 254
- Tolerancja kąta stożka: AT3
- Bicie promieniowe: ≤ 0,006 mm
- Klasa wyważenia: G 2,5 dla 25000 min-1
- Materiał: stal stopowa do nawęglania
- Twardość po hartowaniu: 58 ± 2 HRC
- Minimalna głębokość hartowania: 0,5 mm
- Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
- Kanał chłodzący: z otworem kanału chłodzącego
- Przeznaczenie: do mocowania narzędzi z rowkiem poprzecznym wg DIN 1880
Zawartość zestawu
- Trzpień frezarski uniwersalny do głowic nasadzanych
- Śruba dociągająca
Najczęściej zadawane pytania
Z jakim typem stożka współpracuje ten uchwyt frezarski?
Uchwyt współpracuje ze stożkiem HSK-A63 zgodnym z ISO 12164-1 (DIN 69893), kształt A.
Do jakich głowic frezarskich przeznaczony jest ten trzpień?
Trzpień przeznaczony jest do mocowania głowic nasadzanych z rowkiem poprzecznym według DIN 1880.
Czy uchwyt ma kanał do doprowadzenia chłodziwa?
Tak, trzpień posiada otwór kanału chłodzącego umożliwiający doprowadzenie chłodziwa do strefy obróbki.
Co jest dostarczane w komplecie z trzpieniem frezarskim?
W skład dostawy wchodzi trzpień frezarski uniwersalny do głowic nasadzanych oraz śruba dociągająca.
Dane techniczne
| Norma | DIN 69893 |
| Długość wysięgu [mm] | 45 |
| Długość wysięgu [mm] | 45 |
| Średnica odsadzenia [mm] | 38 |
| Długość trzpienia [mm] | 17 |
| Stożek | HSK-A63 |
| Średnica trzpienia [mm] | 16 |
