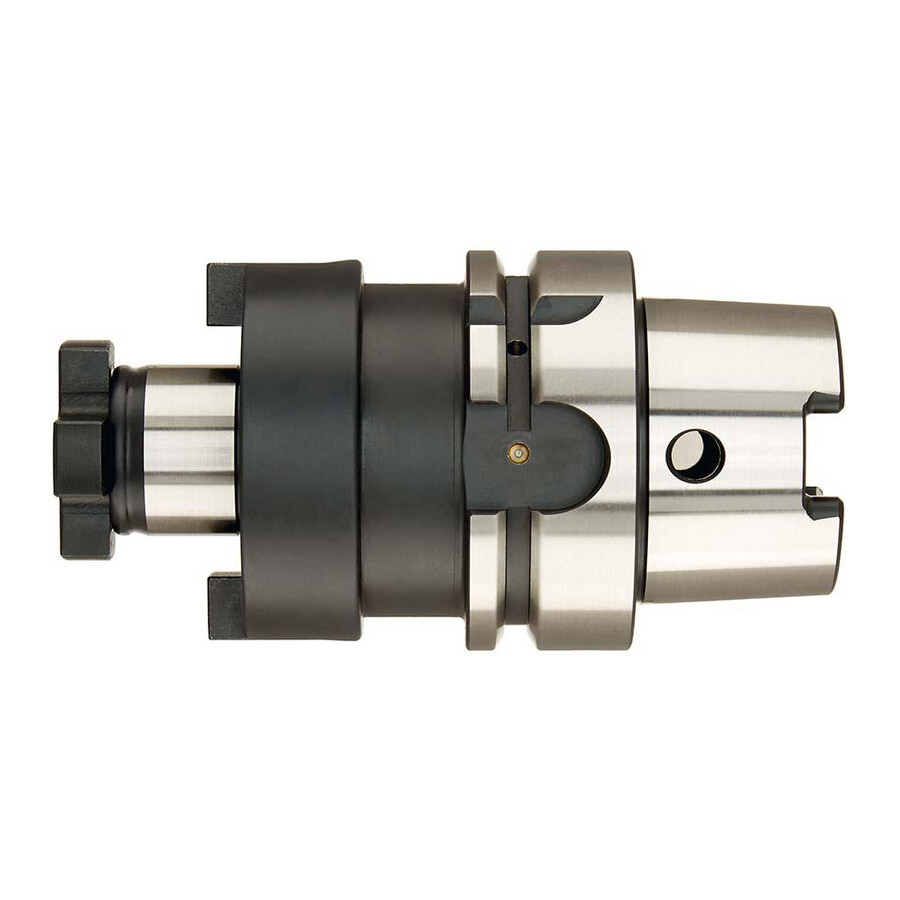

Trzpień frezarski do głowic nasadzanych HSK-A63 22x100 mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Uchwyt do głowic frezarskich HSK-A63 22x100 mm Fortis
Precyzyjny trzpień frezarski do głowic nasadzanych, przystosowany do opraw HSK-A63, przeznaczony do zastosowań w obróbce skrawaniem tam, gdzie wymagana jest stabilność, dokładność bicia oraz możliwość pracy przy wysokich prędkościach obrotowych. Rozwiązanie dedykowane dla narzędziowni, działów utrzymania ruchu oraz producentów korzystających z głowic nasadzanych.
Cechy i korzyści
- Wykonanie według DIN 69893, kształt A – łatwa integracja z istniejącymi oprawkami HSK-A63 oraz zgodność z powszechnie stosowanymi standardami w parku maszynowym.
- Stopowa stal do nawęglania – zwiększona trwałość trzpienia w warunkach intensywnej pracy, co przekłada się na rzadszą wymianę oprzyrządowania i niższe koszty eksploatacji.
- Twardość po hartowaniu 58 ± 2 HRC – odporność na zużycie i odkształcenia, zapewniająca stabilność mocowania głowicy na dłuższym odcinku czasowym.
- Bicie promieniowe ≤ 0,006 mm – wysoka dokładność obróbki, poprawa jakości powierzchni oraz ograniczenie drgań podczas frezowania.
- Klasa wyważenia G 2,5 dla 25000 min-1 – możliwość bezpiecznej pracy przy wysokich prędkościach obrotowych, co skraca czas cyklu i zwiększa wydajność obrabiarki.
- Otwór kanału chłodzącego – efektywne odprowadzanie ciepła i wiórów z obszaru skrawania, co wspiera stabilność procesu i żywotność narzędzia skrawającego.
- Przystosowanie do narzędzi z rowkiem poprzecznym wg DIN 1880 – pewne, powtarzalne mocowanie standardowych głowic nasadzanych bez konieczności stosowania rozwiązań specjalnych.
Zastosowanie
Trzpień przeznaczony jest do mocowania głowic nasadzanych w oprawkach HSK-A63 w centrach obróbczych i frezarkach CNC. Sprawdza się w produkcji seryjnej i jednostkowej, w narzędziowniach, zakładach obróbki metalu oraz działach UR, wszędzie tam, gdzie wymagane są precyzyjne uchwyty do głowic frezarskich z rowkiem poprzecznym zgodnie z DIN 1880. Otwór kanału chłodzącego umożliwia wykorzystanie chłodzenia centralnego w procesach frezowania.
Specyfikacja techniczna
- Norma wykonania: ISO 12164-1 (DIN 69893), kształt A
- Stożek: HSK-A63
- Długość trzpienia: 19 mm
- Średnica trzpienia: 22 mm
- Długość wysięgu: 100 mm
- Średnica odsadzenia: 48 mm
- Stożek czołowy: DIN 254
- Tolerancja kąta stożka: AT3
- Bicie promieniowe: ≤ 0,006 mm
- Klasa wyważenia: G 2,5 dla 25000 min-1
- Materiał: stopowa stal do nawęglania
- Twardość po hartowaniu: 58 ± 2 HRC
- Minimalna głębokość hartowania: 0,5 mm
- Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
- Otwór kanału chłodzącego: tak
- Przeznaczenie: narzędzia z rowkiem poprzecznym wg DIN 1880
- Dostawa: trzpień frezarski uniwersalny do głowic nasadzanych ze śrubą dociągającą
Najczęściej zadawane pytania
Do jakich oprawek pasuje ten uchwyt frezarski HSK-A63?
Uchwyt jest wykonany według ISO 12164-1 (DIN 69893), kształt A i posiada stożek HSK-A63, dzięki czemu pasuje do oprawek i wrzecion przygotowanych pod system HSK-A63.
Czy uchwyt nadaje się do głowic nasadzanych z rowkiem poprzecznym?
Tak, trzpień jest przeznaczony do mocowania narzędzi z rowkiem poprzecznym zgodnie z DIN 1880, czyli standardowych głowic nasadzanych.
Jakie bicie promieniowe ma ten trzpień do głowic frezarskich?
Bicie promieniowe uchwytu wynosi ≤ 0,006 mm, co pozwala na precyzyjną obróbkę i stabilną pracę głowicy.
Czy w komplecie znajduje się śruba dociągająca do głowicy?
Tak, dostawa obejmuje trzpień frezarski uniwersalny do głowic nasadzanych wraz ze śrubą dociągającą.
Dane techniczne
| Norma | DIN 69893 |
| Długość wysięgu [mm] | 100 |
| Długość wysięgu [mm] | 100 |
| Średnica odsadzenia [mm] | 48 |
| Długość trzpienia [mm] | 19 |
| Stożek | HSK-A63 |
| Średnica trzpienia [mm] | 22 |
