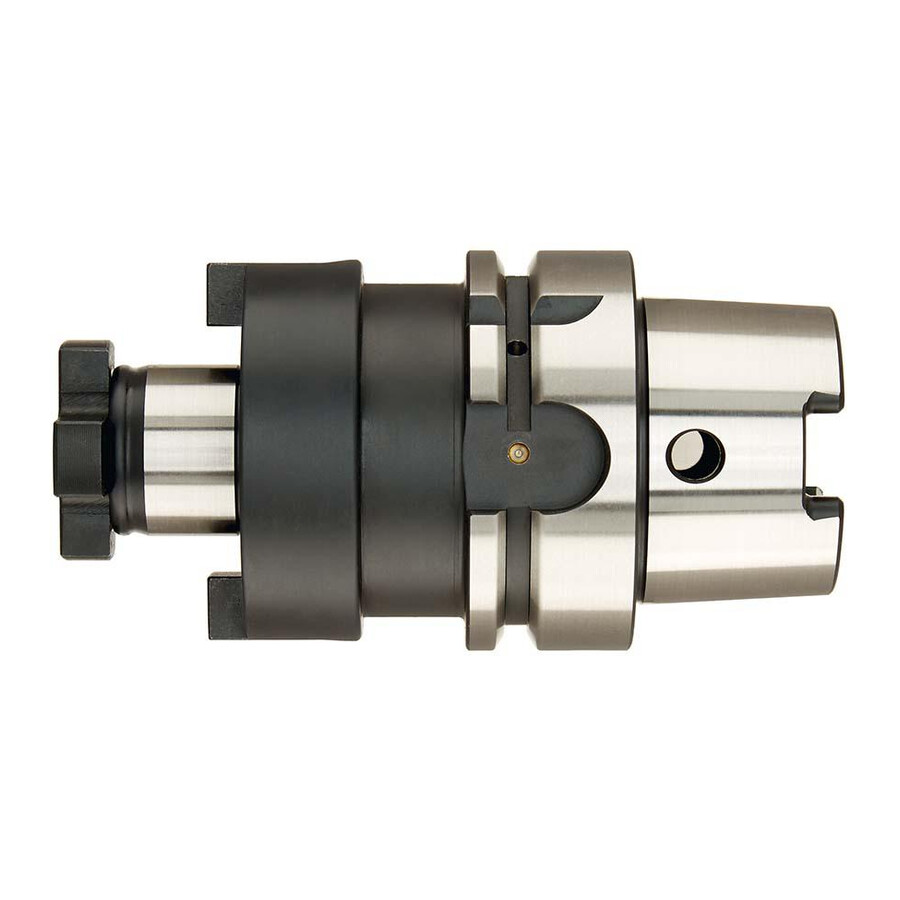

Trzpień frezarski do głowic nasadzanych HSK-A63 22x50 mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Uchwyt do głowic frezarskich HSK-A63 22x50 mm Fortis
Trzpień frezarski do głowic nasadzanych przeznaczony do precyzyjnego mocowania narzędzi w oprawkach HSK-A63. Rozwiązanie skierowane do narzędziowni, działów utrzymania ruchu oraz firm zajmujących się obróbką skrawaniem, gdzie wymagana jest stabilność mocowania i powtarzalność wymiarowa.
Cechy i korzyści
- Wykonanie wg ISO 12164-1 (DIN 69893), kształt A – pełna kompatybilność z oprawkami HSK-A63 zgodnymi z tą normą, co ułatwia standaryzację oprzyrządowania w parku maszynowym.
- Twardość po hartowaniu 58 ± 2 HRC – wysoka odporność na zużycie w strefach styku, co przekłada się na dłuższy czas eksploatacji i rzadszą wymianę uchwytów.
- Minimalna głębokość hartowania 0,5 mm – stabilne właściwości mechaniczne powierzchni roboczych, co ogranicza ryzyko odkształceń przy intensywnej pracy.
- Wytrzymałość rdzenia ok. 950 N/mm² – dobra odporność na obciążenia dynamiczne, zwiększająca bezpieczeństwo obróbki przy większych prędkościach.
- Bicie promieniowe ≤ 0,006 mm – wysoka precyzja prowadzenia narzędzia, co poprawia jakość powierzchni obrabianej i zmniejsza zużycie płytek skrawających.
- Klasa wyważenia G 2,5 dla 25000 min⁻¹ – możliwość pracy przy dużych prędkościach obrotowych z ograniczonym poziomem drgań, co korzystnie wpływa na trwałość wrzeciona i komfort pracy.
- Otwór kanału chłodzącego – umożliwia doprowadzenie chłodziwa do strefy skrawania, wspierając stabilność procesu i wydłużając żywotność narzędzia.
- Do narzędzi z rowkiem poprzecznym wg DIN 1880 – zapewnia pewne przenoszenie momentu obrotowego na głowice nasadzane zgodne z tą normą.
Zastosowanie
Trzpień znajduje zastosowanie w centrach obróbczych oraz frezarkach wyposażonych w oprawki HSK-A63, do mocowania głowic frezarskich nasadzanych z rowkiem poprzecznym wg DIN 1880. Sprawdza się w produkcji seryjnej i jednostkowej w zakładach obróbki metalu, narzędziowniach oraz działach utrzymania ruchu, gdzie istotna jest sztywność mocowania, dokładność pozycjonowania i możliwość pracy przy wysokich prędkościach obrotowych.
Specyfikacja techniczna
- Norma: ISO 12164-1 (DIN 69893), kształt A
- Stożek: HSK-A63
- Długość trzpienia: 19 mm
- Średnica trzpienia: 22 mm
- Długość wysięgu: 50 mm
- Średnica odsadzenia: 48 mm
- Stożek: DIN 254
- Twardość po hartowaniu: 58 ± 2 HRC
- Minimalna głębokość hartowania: 0,5 mm
- Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
- Tolerancja kąta stożka: AT3
- Bicie promieniowe: ≤ 0,006 mm
- Klasa wyważenia: G 2,5 dla 25000 min⁻¹
- Otwór kanału chłodzącego: tak
- Przeznaczenie: do mocowania narzędzi z rowkiem poprzecznym wg DIN 1880
Zawartość zestawu
- Trzpień frezarski uniwersalny do głowic nasadzanych
- Śruba dociągająca
Najczęściej zadawane pytania
Do jakiego typu oprawki pasuje ten trzpień frezarski HSK-A63?
Trzpień jest przystosowany do oprawek zgodnych z ISO 12164-1 (DIN 69893), kształt A, o stożku HSK-A63.
Jakie narzędzia można mocować na tym uchwycie do głowic frezarskich?
Uchwyt przeznaczony jest do mocowania głowic nasadzanych z rowkiem poprzecznym wykonanych wg DIN 1880.
Jakie jest bicie promieniowe tego trzpienia do głowic nasadzanych?
Bicie promieniowe wynosi ≤ 0,006 mm.
Czy w komplecie z uchwytem znajduje się śruba dociągająca?
Tak, dostawa obejmuje trzpień frezarski uniwersalny do głowic nasadzanych wraz ze śrubą dociągającą.
Dane techniczne
| Stożek | HSK-A63 |
| Średnica trzpienia [mm] | 22 |
| Norma | DIN 69893 |
| Długość wysięgu [mm] | 50 |
| Długość wysięgu [mm] | 50 |
| Średnica odsadzenia [mm] | 48 |
| Długość trzpienia [mm] | 19 |
