Trzpień frezarski do głowic nasadzanych HSK-A63 32x100 mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

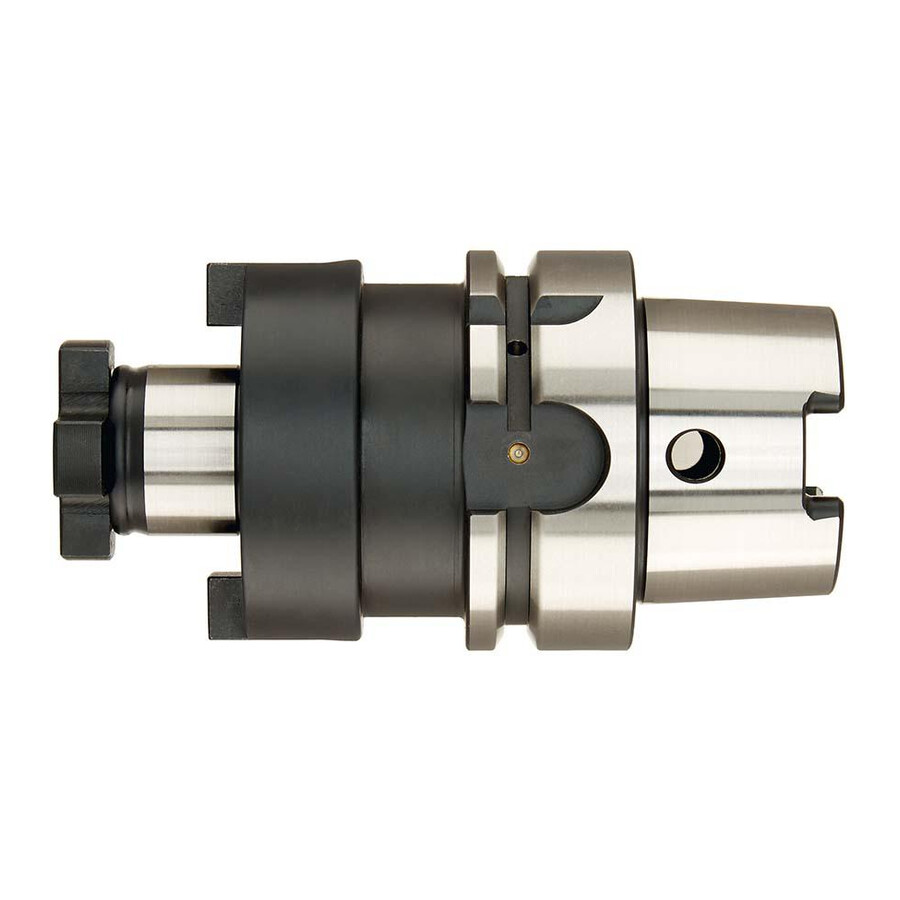

Trzpień frezarski HSK-A63 do głowic nasadzanych 32x100 mm Fortis
Precyzyjny trzpień frezarski do głowic nasadzanych przeznaczony do obrabiarek z oprawką HSK-A63, zapewniający stabilne mocowanie i powtarzalność obróbki. Rozwiązanie dla narzędziowni, działów utrzymania ruchu i produkcji seryjnej, gdzie kluczowe są dokładność i niezawodność mocowania głowic frezarskich.
Cechy i korzyści
- Wykonanie wg ISO 12164-1 (DIN 69893), kształt A – kompatybilność z obrabiarkami CNC przystosowanymi do systemu HSK-A, ułatwiająca standaryzację oprzyrządowania.
- Twardość po hartowaniu 58 ± 2 HRC – odporność na zużycie w strefie mocowania, co przekłada się na dłuższą żywotność i mniejszą częstotliwość wymiany oprawek.
- Bicie promieniowe ≤ 0,006 mm – wysoka powtarzalność pozycjonowania głowicy, redukcja bicia narzędzia i poprawa jakości powierzchni obrabianej.
- Klasa wyważenia G 2,5 dla 25000 min-1 – możliwość bezpiecznej pracy przy wysokich prędkościach obrotowych, ograniczenie drgań i obciążeń wrzeciona.
- Otwór kanału chłodzącego – umożliwia doprowadzenie chłodziwa przez oprawkę, co wspiera stabilność procesu skrawania i wydłuża trwałość narzędzia skrawającego.
- Do narzędzi z rowkiem poprzecznym wg DIN 1880 – pewne przenoszenie momentu obrotowego i niezawodne mocowanie głowic nasadzanych z rowkiem poprzecznym.
Zastosowanie
Trzpień przeznaczony jest do mocowania głowic frezarskich nasadzanych z rowkiem poprzecznym zgodnie z DIN 1880 w obrabiarkach wyposażonych w stożek HSK-A63. Sprawdza się w frezowaniu zgrubnym i wykańczającym w zakładach obróbki skrawaniem, narzędziowniach oraz w działach utrzymania ruchu, gdzie wymagane jest stabilne mocowanie i dobra jakość powierzchni obrabianych detali.
Specyfikacja techniczna
- Norma: DIN 69893
- Stożek: HSK-A63
- Średnica trzpienia [mm]: 32
- Długość wysięgu [mm]: 100
- Długość trzpienia [mm]: 24
- Średnica odsadzenia [mm]: 78
- Bicie promieniowe: ≤ 0,006 mm
- Klasa wyważenia: G 2,5 dla 25000 min-1
- Dodatkowe cechy: otwór kanału chłodzącego, stożek DIN 254, tolerancja kąta stożka AT3
- Standard mocowania narzędzi: do narzędzi z rowkiem poprzecznym wg DIN 1880
- Dostawa: trzpień frezarski uniwersalny do głowic nasadzanych ze śrubą dociągającą
Zawartość zestawu
- Trzpień frezarski uniwersalny do głowic nasadzanych
- Śruba dociągająca
Najczęściej zadawane pytania
Do jakiego typu oprawek pasuje ten trzpień frezarski HSK-A63?
Trzpień jest przeznaczony do oprawek zgodnych z ISO 12164-1 (DIN 69893), kształt A, ze stożkiem HSK-A63.
Jakie głowice frezarskie można mocować na tym trzpieniu?
Trzpień służy do mocowania głowic nasadzanych z rowkiem poprzecznym zgodnie z DIN 1880.
Jaka jest maksymalna prędkość obrotowa dla tego trzpienia?
Oprawka ma klasę wyważenia G 2,5 dla 25000 min-1, co określa zakres zastosowania przy wysokich prędkościach.
Czy trzpień jest dostarczany ze śrubą dociągającą?
Tak, w dostawie znajduje się trzpień frezarski uniwersalny do głowic nasadzanych wraz ze śrubą dociągającą.
Dane techniczne
| Średnica trzpienia [mm] | 32 |
| Norma | DIN 69893 |
| Długość wysięgu [mm] | 100 |
| Długość wysięgu [mm] | 100 |
| Średnica odsadzenia [mm] | 78 |
| Długość trzpienia [mm] | 24 |
| Stożek | HSK-A63 |
