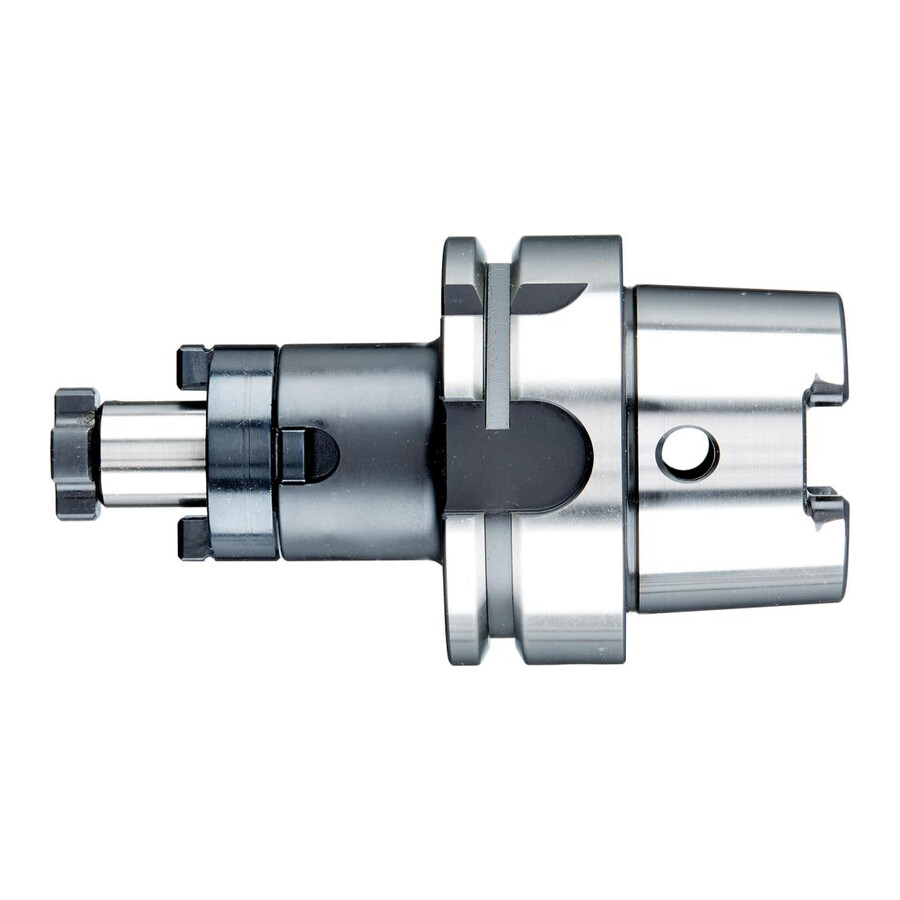

Trzpień frezarski do głowic nasadzanych HSK-A 63 32x60 mm Fortis
Uniwersalny trzpień frezarski do mocowania głowic nasadzanych w oprawkach HSK-A 63, przeznaczony do precyzyjnej obróbki na centrach obróbczych i frezarkach CNC. Rozwiązanie dla narzędziowni, działów utrzymania ruchu oraz zakładów produkcyjnych wymagających stabilnego i powtarzalnego mocowania narzędzi skrawających.
Cechy i korzyści
- Wykonanie wg ISO 12164-1 (DIN 69893), kształt A – pełna kompatybilność z oprawkami HSK-A 63 stosowanymi w obrabiarkach CNC, co ułatwia integrację z istniejącym parkiem maszynowym.
- Ze stopowej stali do nawęglania – zwiększona trwałość eksploatacyjna trzpienia, co ogranicza częstotliwość wymian i przestojów.
- Twardość 58 ± 2 HRC, głębokość hartowania min. 0,5 mm – odporność na zużycie powierzchni roboczych, co przekłada się na stabilne mocowanie głowicy przez długi czas.
- Bicie promieniowe ≤ 0,006 mm – wysoka dokładność prowadzenia narzędzia, wspierająca uzyskanie lepszej jakości powierzchni obrabianej i powtarzalności wymiarowej.
- Dokładność stożka Ra < 1 μm, tolerancja kąta AT3 – precyzyjne pasowanie w oprawce HSK, co poprawia sztywność układu narzędzie–maszyna i redukuje drgania.
- Klasa wyważenia G 2,5 dla 25000 min⁻¹ – możliwość pracy przy wysokich prędkościach obrotowych bez nadmiernych wibracji, co zwiększa bezpieczeństwo i wydajność procesu.
- Otwór kanału chłodzącego – umożliwia doprowadzenie chłodziwa przez narzędzie, wspierając wydłużenie trwałości głowicy frezarskiej i poprawę warunków skrawania.
- Do narzędzi z rowkiem poprzecznym wg DIN 1880 – pewne przenoszenie momentu obrotowego i zabezpieczenie przed poślizgiem głowicy nasadzanej.
- Dostawa z pierścieniem, śrubą i wpustem – komplet gotowy do montażu, co skraca czas przygotowania stanowiska.
Zastosowanie
Trzpień przeznaczony jest do mocowania głowic nasadzanych z rowkiem poprzecznym zgodnych z DIN 1880 w oprawkach HSK-A 63 na frezarkach CNC i centrach obróbczych. Sprawdza się w zakładach obróbki metali, narzędziowniach oraz działach utrzymania ruchu, gdzie wymagane jest precyzyjne, powtarzalne i sztywne połączenie narzędzia z wrzecionem w operacjach frezowania z wysokimi prędkościami obrotowymi.
Specyfikacja techniczna
- Norma: ISO 12164-1 (DIN 69893), kształt A
- Uchwyt: HSK-A 63
- Stożek: DIN 254
- Średnica trzpienia: 32 mm
- Średnica odsadzenia: 58 mm
- Długość wysięgu: 60 mm
- Długość mocowania: 38 mm
- Długość trzpienia: 24 mm
- Twardość po hartowaniu: 58 ± 2 HRC
- Minimalna głębokość hartowania: 0,5 mm
- Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
- Tolerancja kąta stożka: AT3
- Dokładność powierzchni stożka: Ra < 1 μm
- Bicie promieniowe: ≤ 0,006 mm
- Klasa wyważenia: G 2,5 dla 25000 min⁻¹
- Kanał chłodzący: z otworem kanału chłodzącego
- Przeznaczenie narzędzia: do mocowania narzędzi z rowkiem poprzecznym wg DIN 1880
Zawartość zestawu
- Trzpień frezarski uniwersalny do głowic nasadzanych
- Śruba dociągająca
- Pierścień zabierakowy
- Wpust pasowany
Najczęściej zadawane pytania
Do jakiego uchwytu pasuje ten trzpień frezarski?
Trzpień jest przeznaczony do uchwytu HSK-A 63 wykonany zgodnie z ISO 12164-1 (DIN 69893), kształt A.
Jakie narzędzia można mocować na tym trzpieniu?
Trzpień służy do mocowania głowic nasadzanych z rowkiem poprzecznym według DIN 1880.
Czy trzpień jest dostarczany w komplecie z elementami mocującymi?
Tak, w dostawie znajduje się trzpień frezarski z śrubą dociągającą, pierścieniem zabierakowym i wpustem pasowanym.
Do jakiej prędkości obrotowej jest wyważony ten trzpień?
Trzpień ma klasę wyważenia G 2,5 dla prędkości 25000 min⁻¹.
