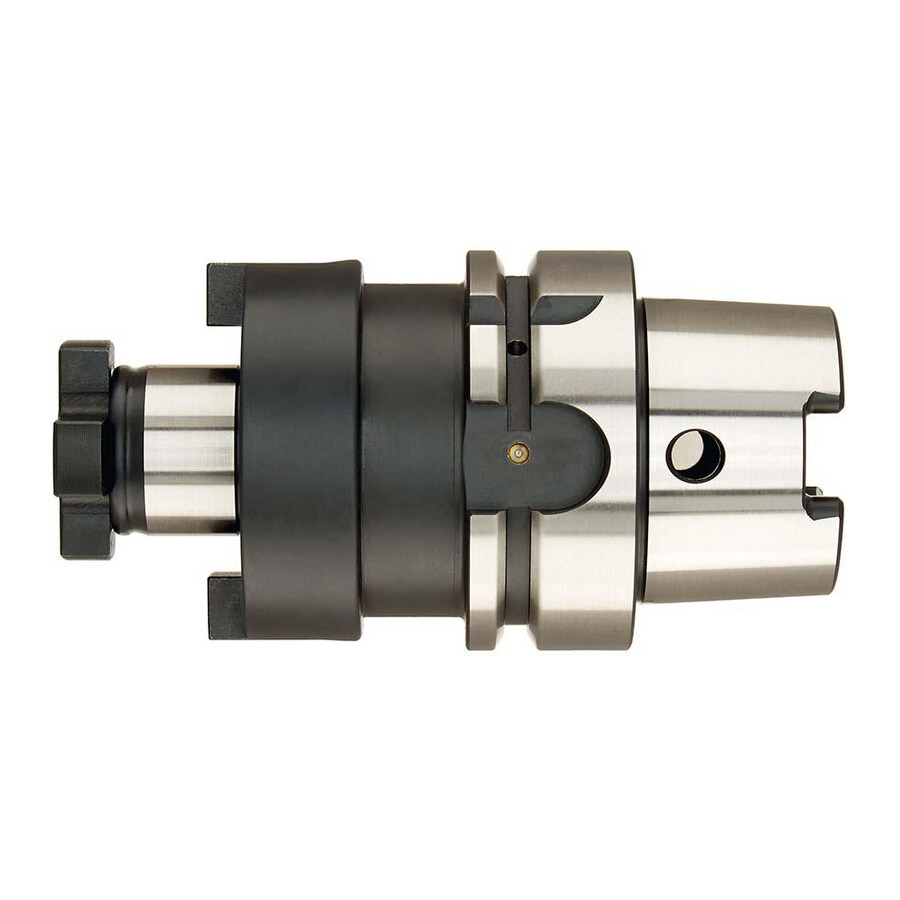

Trzpień frezarski do głowic nasadzanych HSK-A63 DIN 69893 27x100 mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Trzpień frezarski do głowic nasadzanych HSK-A63 27x100 mm Fortis
Trzpień frezarski przeznaczony do mocowania głowic nasadzanych w oprawkach HSK-A63, zgodnych z DIN 69893. Rozwiązanie dla zakładów obróbki skrawaniem i narzędziowni, gdzie liczy się stabilne mocowanie, powtarzalność i możliwość pracy przy wysokich prędkościach obrotowych.
Cechy i korzyści
- Zgodność z ISO 12164-1 (DIN 69893), kształt A – zapewnia dopasowanie do standardowych wrzecion oraz oprawek HSK-A63, co upraszcza dobór osprzętu i ogranicza konieczność stosowania adapterów.
- Stopowa stal do nawęglania, hartowana 58 ± 2 HRC – zwiększona odporność na zużycie przekłada się na dłuższą żywotność trzpienia i mniejsze przestoje związane z wymianą oprzyrządowania.
- Tolerancja kąta stożka AT3 i bicie promieniowe ≤ 0,006 mm – precyzyjne prowadzenie głowicy frezarskiej wpływa na jakość powierzchni obrabianej oraz redukuje ryzyko drgań.
- Klasa wyważenia G 2,5 dla 25000 min⁻¹ – umożliwia stabilną pracę przy wysokich obrotach, co pozwala zwiększyć wydajność procesu frezowania.
- Otwór kanału chłodzącego – ułatwia odprowadzanie ciepła ze strefy obróbki, co sprzyja wydłużeniu trwałości narzędzi skrawających.
- Do narzędzi z rowkiem poprzecznym wg DIN 1880 – kompatybilność z typowymi głowicami nasadzanymi upraszcza standaryzację osprzętu w parku maszynowym.
Zastosowanie
Trzpień przeznaczony jest do mocowania głowic frezarskich nasadzanych w systemie HSK-A63 w centrach obróbczych i frezarkach CNC. Sprawdza się w obróbce zgrubnej i wykończeniowej w zakładach produkcyjnych, narzędziowniach oraz działach utrzymania ruchu, wszędzie tam, gdzie wymagana jest wysoka dokładność bicia, możliwość pracy na dużych prędkościach oraz wykorzystanie chłodzenia przez wrzeciono.
Specyfikacja techniczna
- Norma: ISO 12164-1 (DIN 69893), kształt A
- Stożek: HSK-A63
- Długość trzpienia: 21 mm
- Średnica trzpienia: 27 mm
- Długość wysięgu: 100 mm
- Średnica odsadzenia: 58 mm
- Materiał: stopowa stal do nawęglania
- Twardość po hartowaniu: 58 ± 2 HRC
- Minimalna głębokość hartowania: 0,5 mm
- Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
- Stożek: DIN 254
- Tolerancja kąta stożka: AT3
- Bicie promieniowe: ≤ 0,006 mm
- Klasa wyważenia: G 2,5 dla 25000 min⁻¹
- Kanał chłodzący: z otworem kanału chłodzącego
- Przeznaczenie: do mocowania narzędzi z rowkiem poprzecznym wg DIN 1880
Zawartość zestawu
- Trzpień frezarski uniwersalny do głowic nasadzanych
- Śruba dociągająca
Najczęściej zadawane pytania
Do jakiego typu oprawek i wrzecion pasuje ten trzpień frezarski HSK-A63?
Trzpień jest przeznaczony do systemu HSK-A63 zgodnego z ISO 12164-1 (DIN 69893), kształt A, i współpracuje z oprawkami oraz wrzecionami wykonanymi w tym standardzie.
Czy trzpień nadaje się do głowic frezarskich z rowkiem poprzecznym?
Tak, produkt jest przeznaczony do mocowania narzędzi z rowkiem poprzecznym według DIN 1880.
Czy trzpień posiada wyważenie do pracy na wysokich obrotach?
Tak, klasa wyważenia to G 2,5 dla 25000 min⁻¹, co umożliwia pracę przy wysokich prędkościach obrotowych.
Co jest dołączone w zestawie z trzpieniem frezarskim?
W dostawie znajduje się trzpień frezarski uniwersalny do głowic nasadzanych oraz śruba dociągająca.
Dane techniczne
| Długość wysięgu [mm] | 100 |
| Średnica odsadzenia [mm] | 58 |
| Długość trzpienia [mm] | 21 |
| Stożek | HSK-A63 |
| Średnica trzpienia [mm] | 27 |
| Norma | DIN 69893 |
| Długość wysięgu [mm] | 100 |
